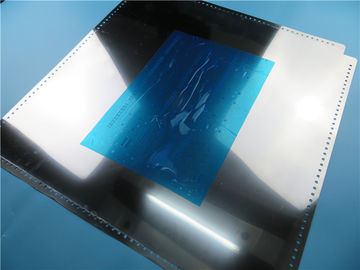

598 x 598 die mm-Laserstencil op 0.12mm Roestvrij staalfolie wordt voortgebouwd voor SMT-gebruik.

Productdetails:

Plaats van herkomst:	China
Merknaam:	Bicheng Enterprise Limited
Certificering:	UL
Modelnummer:	OIC-0818-V8.18

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	USD78~110
Verpakking Details:	KK karton (harde kaart)
Levertijd:	2-3 werkdagen
Betalingscondities:	T/T, PAYPAL
Levering vermogen:	45000 stukken per maand

Contact

Gedetailleerde productomschrijving

basismateriaal:	Roestvrij staalwig	Structuur:	Stencilfolies met aluminiumkader
Foliedikte:	0.12mm	Gevormde opening:	Laserbesnoeiing
Verschijning:	Het graveren en het elektro oppoetsen	Fiduciair teken:	Door Gat
Toepassing::	CSP, BGA, 0.5mm QFP enz. pakket

Productprofiel

1.1 algemene beschrijving

Dit is een type van de stencil van SMT van de laserbesnoeiing op 0.12mm roestvrij staalfolie wordt voortgebouwd met 598 mm dat

x de lengte en de breedte van 598 mm. Het heeft per IPC 7525A gebruikend verstrekte Gerber-gegevens vervaardigd,

rubberschuivergebied plaatsbepaling in het centrum. 4 kanten van randen zijn door gaten om voor aan te passen

SMT-machine. Het heeft met KK-karton (harde kaart) ingepakt en gewoonlijk worden 2 stencils ingepakt

voor verzending.

1.2 eigenschappen en voordelen

A. Het gegevensbestand wordt gebruikt direct om het foutenpercentage te veroorzaken en te verminderen;
B. De openingspositienauwkeurigheid van SMT-malplaatje is zeer hoog: de gehele procesfout

is ≤ ±4 μ m;
C. Het openen van SMT-malplaatje heeft geometrisch cijfer, dat aan voordelig is

druk en het vormen zich van tindeeg;
Verklaarde de productiefabriek van D. ISO9000;
E. 12 urencitaat;
F. snelle Levertijd: 1-2 dagen;
G. Geen MOQ, lage kosten voor prototypen en kleine looppashoeveelheid;

1.3 toepassing

SMD-pakket zoals PLCC, QFP, 0402,0201, BGA, Tikspaander.

1.4 parameter en gegevensblad

Afmeting:	598 x 598 PCs van mm =1
Structuur	Stencilfolies met aluminiumkader
Grondstof	Roestvrij staalwig
Foliedikte	0.12mm
Gevormde opening	Laserbesnoeiing
Verschijning	Het graveren en het elektro oppoetsen
Fiduciair teken	Door gat
De dienstgebied:	Wereldwijd
Hoeveelheid open stootkussens:	166
Voordelen:	a) Hoge precisiedimensie; B) Goede vorm op het venster; c) De gatenmuur is meer vlot.
Toepassing:	CSP, BGA, 0.5mm QFP enz. pakket

1.5 openingsgatenontwerp voor Stencil

Componententype	Hoogte	Het solderen Breedte	Het solderen Lengte	Openingsbreedte	Openingslengte	Wigdikte
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.150.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.150.18mm
QFP	0.50mm	0.2540.33mm	1.25mm	0.220.25mm	1.20mm	0.120.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.100.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.070.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.120.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.070.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.150.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.100.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.070.12mm
Tikspaander	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.080.10mm
Tikspaander	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.050.10mm
