RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210,RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Plaats van herkomst: | China |
Merknaam: | Bicheng Enterprise Limited |
Certificering: | UL |
Modelnummer: | OIC-0996-V9.96 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | USD20~30 |
Verpakking Details: | Vacuüm |
Levertijd: | 5-6 werkdagen |
Betalingscondities: | T/T/paypal |
Levering vermogen: | 45000 stukken per maand |
warmtegeleidingsvermogen: | 1W / Mk diëlektrische materiële 75um | Raad dik: | 1.6mm ±0.16 |
---|---|---|---|
Buitenkoper dik: | 1 oz | Oppervlakteafwerking: | Loodvrije HASL |
De kleur van het soldeerselmasker: | Wit | Kleur van Componentenlegende: | Black |
test: | 100% elektrotest vroegere verzending |
Productprofiel
1.1 algemene beschrijving

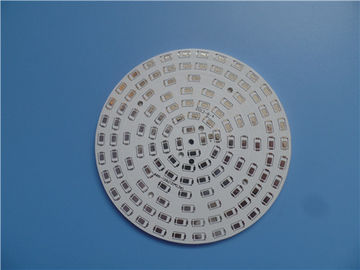

Dit is een type van aluminiumpcb voor de toepassing van Geleide Verlichting. Het is één enkele laag
MCPCB-raad bij 1,6 mm dik met 1 warmtegeleidingsvermogen van W/MK. De aluminiumplaat
is van ITEQ, Soldeerselmasker en silkscreen van Taiyo. Het heeft per IPC 6012 Klasse vervaardigd
2 het gebruiken van verstrekte Gerber-gegevens. 25 raad wordt afzonderlijk ingepakt.
1.2 eigenschappen en voordelen
A. optimaliseringscombinatie van machtskring en controlekring,
B. vervang het breekbare ceramische substraat en verkrijg een betere mechanische duurzaamheid,
C. efficiënte hitteverspreiding in het ontwerp van de kring,
D. verminder de werkende temperatuur van het materiaal,
E. verbeter de machtsdichtheid en de betrouwbaarheid van het apparaat,
F. verleng de levensduur van het product,
G. de producten en de Productie worden verklaard door erkende organisaties.
H.-PCB die strikt vanaf vereiste specificaties vervaardigen.
I. het techniekontwerp verhindert problemen in voorproductie voor te komen.
J. RoHS-materialen
K. nadruk bij de lage aan middelgrote volumeproductie
L. het tarief van de klantenklacht: <1>
1.3 toepassing
Automobiele achterverlichting, Constante voltagecontrole, Auto, Aluminiumpcb voor
Audiomateriaal
1.4 parameter en gegevensblad
PCB-GROOTTE | 90 x 90 mm (diameter 90 mm) |
RAADStype | PCB van de metaalkern |
Aantal Lagen | Kies opgeruimde PCB uit |
De oppervlakte zet Componenten op | JA |
Door Gatencomponenten | Nr |
LAAGopeenstapeling | koper - 35um (1oz) |
1W/MK diëlektrische materiële 75um | |
Aluminium 1060 1.5mm | |
TECHNOLOGIE | |
Minimumspoor en Ruimte: | 10mil/10mil |
Minimum/Maximumgaten: | 2,0 mm |
Aantal Verschillende Gaten: | 1 |
Aantal Boorgaten: | 7 |
Aantal Gemalen Groeven: | 0 |
Aantal Interne Knipsels: | 0 |
Impedantiecontrole | nr |
RAADSmateriaal | |
Aluminiumkern: | 1W / Mk diëlektrische materiële 75um |
Thermische weerstand (°C/W) | ≤0.45 |
Analysevoltage (VDC) | 4000 |
Definitieve externe folie: | 1oz |
Definitieve interne folie: | 0oz |
Definitieve hoogte van PCB: | 1.6mm ±0.16 |
PLATEREN EN DEKLAAG | |
De oppervlakte eindigt | Loodvrije HASL |
Het soldeerselmasker is van toepassing: | TE BEDEKKEN, 12micron-Minimum |
Maskerkleur te solderen: | Wit, Taiyo PSR400 WT02 |
Het Type van soldeerselmasker: | LPSM |
CONTOUR/CUTTING | Het verpletteren |
Het MERKEN | |
Kant van Componentenlegende | BOVENKANT |
Kleur van Componentenlegende | Zwart |
Fabrikantennaam of Embleem: | Duidelijk op de raad in een leider en leged VRIJ GEBIED |
VIA | Niet Geplateerd door Gat (NPTH) |
FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
AFMETINGStolerantie | |
Overzichtsdimensie: | 0,0059“ |
Raadsplateren: | 0,0029“ |
Boortolerantie: | 0,002“ |
TEST | 100% elektrotest vroegere verzending |
TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
DE DIENSTgebied | Wereldwijd, globaal. |
