SMT-Stencil100% Laser die op 0.12mm folie met aluminiumkader 520 de dimensie van mm wordt gesneden x 420 mm x 20mm

Productdetails:

Plaats van herkomst:	China
Merknaam:	Bicheng Enterprise Limited
Certificering:	UL
Modelnummer:	OIC-0278-V2.78

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	USD69~110
Verpakking Details:	KK karton (harde kaart)
Levertijd:	2-3 werkdagen
Betalingscondities:	T/T/Paypal
Levering vermogen:	45000 stukken per maand

Contact

Gedetailleerde productomschrijving

Grondstof:	Roestvrij staalwig	(Facultatieve) foliedikte:	0.12mm
Gevormde opening:	laserbesnoeiing	Uiterlijk:	Het graveren en het elektro oppoetsen
Fiduciair teken:	Door gat	Toepassing:	CSP, BGA, 0.5mm QFP enz. pakket

Productprofiel

1.1 algemene beschrijving

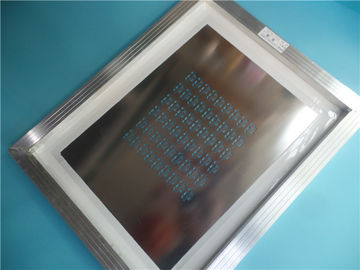

Dit is een type van de stencil van SMT van de laserbesnoeiing die op 0.12mm roestvrij staalfolie wordt voortgebouwd met

aluminiumkader 520 de dimensie van mm x 420 mm x 20mm. Het heeft per IPC vervaardigd

7525A het gebruiken van verstrekte Gerber-gegevens, rubberschuivergebied plaatsbepaling in het centrum. Fiducal

de tekens zijn door gaten om voor de SMT-machine aan te passen. Het heeft met KK-karton ingepakt

(harde kaart) en gewoonlijk worden 2 stencils ingepakt voor verzending.

1.2 eigenschappen en voordelen

A. Het gegevensbestand wordt gebruikt direct om het foutenpercentage te veroorzaken en te verminderen;
B. De openingspositienauwkeurigheid van SMT-malplaatje is zeer hoog: het gehele proces

de fout is ≤ ±4 μ m;
C. Het openen van SMT-malplaatje heeft geometrisch cijfer, dat aan voordelig is

de druk en het vormen zich van tindeeg;
D. het snelle CADCAM-controleren en vrij PCB-citaat;
E. geld-besparing, zorg-Besparing en Arbeidsbesparend;
F. de kleine hoeveelheidsorde wordt goedgekeurd;
G. meer dan 15 jaar van ervaring;

1.3 toepassing

SMD-pakket zoals PLCC, QFP, 0402,0201, BGA, Tikspaander.

1.4 parameter en gegevensblad

Afmeting:	520 x 420 PCs van mm =1
Structuur	Stencilfolies met aluminiumkader
Grondstof	Roestvrij staalwig
Foliedikte	0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Gevormde opening	Laserbesnoeiing
Verschijning	Het graveren en het elektro oppoetsen
Fiduciair teken	Door gat
De dienstgebied:	Wereldwijd
Hoeveelheid open stootkussens:	1350
Voordelen:	a) Hoge precisiedimensie; B) Goede vorm op het venster; c) De gatenmuur is meer vlot.
Toepassing:	CSP, BGA, 0.5mm QFP enz. pakket

1.5 openingsgatenontwerp voor Stencil

Component Type	Hoogte	Het solderen Breedte	Het solderen Lengte	Openingsbreedte	Openingslengte	Wigdikte
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.150.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.150.18mm
QFP	0.50mm	0.2540.33mm	1.25mm	0.220.25mm	1.20mm	0.120.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.100.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.070.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.120.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.070.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.150.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.100.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.070.12mm
Tikspaander	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.080.10mm
Tikspaander	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.050.10mm
