Raadsmateriaal: | Polyimide (PI) 25um ITEQ 60℃ | Raadsdikte: | 0.15mm +/-10% |
---|---|---|---|
De dikte van oppervlaktecu: | um 35 (1 oz) | Oppervlakteafwerking: | onderdompelingsgoud |
Coverlaykleur: | Geel | Kleur van Silkscreen: | Wit |
Functie: | 100% pas elektrotest |
Productprofiel
1.1 algemene beschrijving

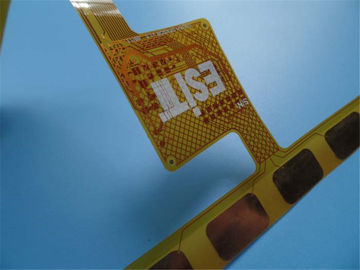

Dit is een type van flexibele gedrukte kring voor de toepassing van analoog apparaat. Het is a
2 laagraad bij dikke 0.15mm. Het basislaminaat is van ITEQ, heeft het vervaardigd
per IPC 6012 die Klasse 2 verstrekte Gerber-gegevens gebruiken. Het onderdompelingsgoud wordt toegepast
op de stootkussens. Stiffner wordt toegepast op het schakelaardeel.
1.2 eigenschappen en voordelen
A. uitstekende flexibiliteit
B. het verminderen van het volume
C. gewichtsvermindering
D. consistentie van assemblage
E. verhoogde betrouwbaarheid
F. controleerbaarheid van elektroparameterontwerp
G. Het gesoldeerde eind kan geheel zijn
H. materiële facultativiteit
I. lage kosten
J. continuïteit van verwerking
K. nadruk bij de lage aan middelgrote volumeproductie
L. geavanceerd technisch
1.3 toepassing
Thin-film schakelaar, mobiele telefoonantenne flex raad, automobiele GPS-navigatie
flex raad
1.4 parameter en gegevensblad
Aantal Lagen | 2 |
Raadstype | Cirucit Flexbile |
Raadsdikte | 0.15mm +/-10% |
Raadsmateriaal | Polyimide (PI) 25um |
Raads Materiële Leverancier | ITEQ |
Tgwaarde van Raadsmateriaal | 60℃ |
PTH-de dikte van Cu | ≥20 um |
Binneniayer-Cu thicknes | N/A |
De dikte van oppervlaktecu | um 35 (1oz) |
Coverlaykleur | Geel |
Aantal van Coverlay | 2 |
Dikte van Coverlay | um 25 |
Versteviger | um 200 |
Type van Silkscreen-Inkt | IJR-4000 MW300 |
Leverancier van Silkscreen | TAIYO |
Kleur van Silkscreen | Wit |
Aantal van Silkscreen | 2 |
Mininumspoor (mil) | 4 mil |
Minimumgap (mil) | 4 mil |
De oppervlakte eindigt | Onderdompelingsgoud |
Vereiste RoHS | Ja |
Famability | 94-V0 |
Thermische Schoktest | Pas, -25℃±125℃, 1000 cycli. |
Thermische Spanning |
Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien. |
Functie | 100% pas elektrotest |
Vakmanschap |
Naleving van ipc-a-600H & Ipc-6013C Klasse 2 |
1.5 Microsection-Gatenmuur (um)
De Dikte van Cu van de gatenmuur | ≥20 um | De Ruwheid van Cu van de gatenmuur | ≤25.4 um | ||||
Nr. | A | B | C | D | E | F | AVE |
1 | 22,310 | 22,150 | 22,320 | 22,150 | 22,350 | 22,150 | 22,238 |
1.6 overzichtsdimensie Eenheid: mm
Nr. | Vereiste Afmeting (toerance) | Daadwerkelijke afmeting | ||||
1 | 110.00 | ±0.13 | 110.12 | 110.01 | 110.09 | 110.08 |
2 | 145.00 | ±0.13 | 145.01 | 145.15 | 145.12 | 145.02 |
1.7 gatengrootte en Groefafmeting (mm)
Nr. | Requermentafmeting (tolerantie) | PTH/NPT | Daadwerkelijke afmeting | ||||
1 | 0,300 | ±0.075 | Y | via | via | via | via |
2 | 0,400 | ±0.075 | Y | via | via | via | via |
3 | 0,610 | ±0.075 | Y | via | via | via | via |
