Aluminiumpcb met Spiegelbezinning
Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng Enterprise Limited
Certificering: UL
Modelnummer: OIC-0081-V8.1
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD40~50
Verpakking Details: vacuüm
Levertijd: 5-6 werkdagen
Betalingscondities: T / T, Paypal
Levering vermogen: 45000 stukken per maand
Contact
Gedetailleerde productomschrijving
warmtegeleidingsvermogen: 1W/MK diëlektrisch materiaal, spiegelbezinning Definitieve hoogte van PCB: 1.2mm ±0.12
Definitieve externe folie: 1oz Oppervlakteafwerking: Electroless nikkel over Onderdompelingsgoud (ENIG)
De kleur van het soldeerselmasker: Wit, PSR400 WT02 Kleur van Componentenlegende: geen silkscreen
test: 100% elektrotest vroegere verzending

Productprofiel



1.1 algemene beschrijving

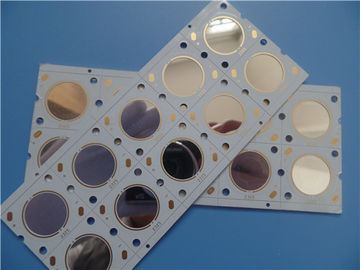

Dit is een type van aluminiumpcb voor de toepassing van Geleide Verlichting. Het is één enkele laag

MCPCB-raad bij 1,2 mm dik met 1 warmtegeleidingsvermogen van W/MK. De aluminiumplaat

is van ITEQ, Soldeerselmasker en silkscreen van Taiyo. Het heeft per IPC 6012 Klasse vervaardigd

2 het gebruiken van verstrekte Gerber-gegevens. 25 panelen worden ingepakt voor verzending.



1.2 eigenschappen en voordelen



A. optimaliseringscombinatie van machtskring en controlekring,
B. vervang het breekbare ceramische substraat en verkrijg een betere mechanische duurzaamheid,
C. efficiënte hitteverspreiding in het ontwerp van de kring,
D. verminder de werkende temperatuur van het materiaal,
E. verbeter de machtsdichtheid en de betrouwbaarheid van het apparaat,
F. verleng de levensduur van het product,
G. uitvoerig materiaalbeheer en onderhoud en procesbeheersing,
De Huis-aan-huisverzending van H. DDU met concurrerende het verschepen kosten,
I. het techniekontwerp verhindert problemen in voorproductie voor te komen.
Erkend J. UL en richtlijn-Volgzame RoHS
K. 1-10 stukken worden aangeboden voor verkoop.
L. Geen MOQ, lage kosten voor prototypen en steekproeven.



1.3 toepassing



Allerlei energy-saving LEIDENE lichten, Elektromechanische Gelijkrichterbrug, Eetkamer

het aansteken,


1.4 parameter en gegevensblad

PCB-GROOTTE 130 x 50mm=10PCS
RAADStype IMS PCB
Aantal Lagen Kies opgeruimde PCB, PCB van de Metaalkern uit
De oppervlakte zet Componenten op JA
Door Gatencomponenten Nr
LAAGopeenstapeling koper - 35um (1oz)
1W/MK diëlektrische materiële 75um
Aluminium 5052 1.2mm
TECHNOLOGIE
Minimumspoor en Ruimte: 12mil/14mil
Minimum/Maximumgaten: 3.5mm/6.5mm
Aantal Verschillende Gaten: 2
Aantal Boorgaten: 4
Thermische weerstand (°C/W) ≤0.45
Analysevoltage (VDC) 4000
Impedantiecontrole nr
RAADSmateriaal
Warmtegeleidingsvermogen 1W/MK diëlektrisch materiaal, spiegelbezinning
Definitieve externe folie: 1oz
Definitieve interne folie: 0oz
Definitieve hoogte van PCB: 1.2mm ±0.12
PLATEREN EN DEKLAAG
De oppervlakte eindigt

Electroless nikkel over Onderdompelingsgoud (ENIG)

(1 nikkel µ“ meer dan 100 µ“)

Het soldeerselmasker is van toepassing: Bedekken. 12µm Minimum.
De Kleur van het soldeerselmasker: Wit, PSR400 WT02
Het Type van soldeerselmasker: LPSM
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende geen silkscreen
Kleur van Componentenlegende geen silkscreen
Fabrikantennaam of Embleem: vanaf vereiste
VIA nr via
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“ (0.15mm)
Raadsplateren: 0,0030“ (0.076mm)
Boortolerantie: 0,002“ (0.05mm)
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied

Wereldwijd, globaal.
