Korte Inleiding
Enkel zoals zijn naam impliceert, is de hoge frequentie dat de frequentie, over het algemeen verwijst naar de frequentie van >=300 Mhz vrij hoog is (d.w.z. wordt de golflengte =1 <>GHz genoemd microgolf.
Typische frequenties voor draadloze toepassingen:
* Huidige mobiel: 0.9GHz - 2GHz
* 3G-systemen: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz en 40GHz
* Automobiel: 77GHz
Markt: RFID, Draadloze communicaties, basisstation en antenne, versterker, militaire producten, de elektronika van de consument.
De hoge frequentie drukte kringsraad of microgolfpcb verwijst naar de gedrukte die kringsraad op het koper beklede plaat de van het hoge frequentie (microgolf) wordt gemaakt substraat. De gemeenschappelijke types zijn: Tweezijdige raad, multilayer raad en gemengde structuur.
De gemengde structuur omvat hoge prestaties speciaal substraat, pp-blad + gewone prestatiesraad en de gemengde dringende raad van pp blad; hoge frequentiesubstraat + gewoon FR4-substraat; hoge frequentiesubstraat + metaalbasis enz.

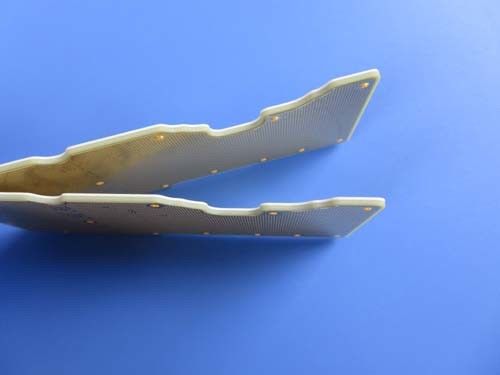

PCB-Geval: De Raad van microgolfpcb bouwde op RO4350B 10 mil met Onderdompelingsgoud voort
(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van tweezijdige hoge die frequentiepcb op RO4350B 10 mil-substraat voor de toepassing van antenne wordt voortgebouwd. Het is een raad van 2 laagrf PCB bij 0,3 mm dik. Het is onderdompelingsgoud eindigt zonder soldeerselmasker. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. Elk wordt 50 raad ingepakt voor verzending.
Eigenschappen en voordelen
De diëlektrische constante (DK) is laag en stabiel, zodat is de signaaltransmissie zonder uitstel goed.
Goede temperatuur op hoge temperatuur en lage weerstand. (- 192℃-260℃)
De hittebestendigheid, de chemische weerstand, de schokweerstand en de schilsterkte zijn goed.
SMT-het proces is bestand tegen terugvloeiing solderen, bestand tegen herwerking toe te schrijven aan gouden stootkussens.
Levering op tijd. Het houden van 98%-op-tijd-leveringstarief.
Het gehele vervaardigingsproces wordt totaal gecontroleerd.
Geen MOQ, lage kosten voor prototypen en steekproeven.
In overeenstemming geweeste UL
Het tarief van de klantenklacht: <1>
Toepassing
Zender, Variocoupler, Digitale zender, 3G-antenne
Parameter en gegevensblad
| PCB-GROOTTE |
10 x 37mm=1up |
| RAADStype |
Tweezijdige PCB |
| Aantal Lagen |
2 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
Nr |
| LAAGopeenstapeling |
koper - 35um (1 oz) de HOOGSTE laag van +plate |
| RO4350B 0.254mm |
| koper - 35um (1oz) + plaatbot Laag |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
8,8 mil/10.5mil |
| Minimum/Maximumgaten: |
nr |
| Aantal Verschillende Gaten: |
nr |
| Aantal Boorgaten: |
nr |
| Aantal Gemalen Groeven: |
0 |
| Aantal Interne Knipsels: |
0 |
| Impedantiecontrole: |
nr |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
RO4350B Tg280℃, ER<3>
|
| Definitieve externe folie: |
1,5 oz |
| Definitieve interne folie: |
N/A |
| Definitieve hoogte van PCB: |
0,3 mm ±0.1 |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelingsgoud, 87% |
| Het soldeerselmasker is van toepassing: |
N/A |
| De Kleur van het soldeerselmasker: |
N/A |
| Het Type van soldeerselmasker: |
N/A |
| CONTOUR/CUTTING |
Het verpletteren |
| Het MERKEN |
|
| Kant van Componentenlegende |
N/A |
| Kleur van Componentenlegende |
N/A |
| Fabrikantennaam of Embleem: |
N/A |
| VIA |
Nr |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
