Korte Inleiding
Enkel zoals zijn naam impliceert, is de hoge frequentie dat de frequentie, over het algemeen verwijst naar de frequentie van >=300 Mhz vrij hoog is (d.w.z. wordt de golflengte =1 <>GHz genoemd microgolf.
Typische frequenties voor draadloze toepassingen:
* Huidige mobiel: 0.9GHz - 2GHz
* 3G-systemen: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz en 40GHz
* Automobiel: 77GHz
Markt: RFID, Draadloze communicaties, basisstation en antenne, versterker, militaire producten, de elektronika van de consument.
De hoge frequentie drukte kringsraad of microgolfpcb verwijst naar de gedrukte die kringsraad op het koper beklede plaat de van het hoge frequentie (microgolf) wordt gemaakt substraat. De gemeenschappelijke types zijn: Tweezijdige raad, multilayer raad en gemengde structuur.
De gemengde structuur omvat hoge prestaties speciaal substraat, pp-blad + gewone prestatiesraad en de gemengde dringende raad van pp blad; hoge frequentiesubstraat + gewoon FR4-substraat; hoge frequentiesubstraat + metaalbasis enz.

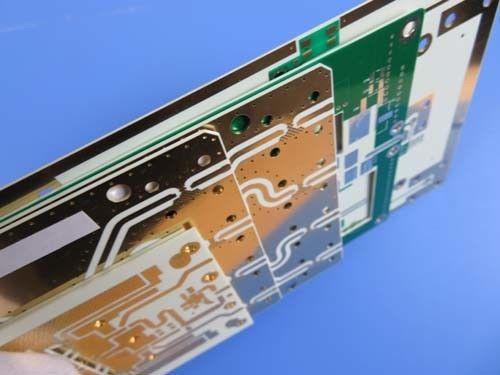

PCB-Geval: De Naakte Raad van hoge Frequentiepcb | Gedrukte de Kringsraad van 10 mil RO4350B | Onderdompeling Gouden HF PWB
(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van tweezijdige die PCB op het substraat van 10mil RO4350B met Tg 280°C voor de toepassing van 4G-Dekking wordt voortgebouwd. Het is 0.3mm dik gebeëindigd met wit silkscreen over groen soldeerselmasker en het onderdompelingsgoud is geplateerd op stootkussens. De grondstof wordt gebruikt van Rogers Corp. , volledige raad die 2 omhoog per paneel levert. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 50 panelen ingepakt voor verzending.
Eigenschappen en voordelen
Het verminderen van signaalverlies in hoge frequentietoepassing voldoet aan de ontwikkelingsbehoeften van communicatietechnologie;
Uitstekende hoge frequentieprestaties toe te schrijven aan laag diëlektrisch tolerantie en verlies;
Uitstekende oppervlakteplanarity, nuttig voor PCBs met BGA-pakketten om mislukkingstarief tijdens assemblage en het solderen te verlagen;
Uitstekende oppervlakteplanarity voor CSP zette componenten op om mislukkingstarief tijdens assemblage en het solderen te verlagen;
Het techniekontwerp verhindert problemen in voorproductie voor te komen;
ISO9001, ISO14001, UL verklaarde productiefabriek;
Snelle Levertijd: 3-5 dagen;
De kleine hoeveelheidsorde wordt goedgekeurd;
Toepassing
Modulaire oscilloscoop, optische koppeling, Binnenmuur hangende antenne, rf-zendontvanger
Parameter en gegevensblad
| PCB-GROOTTE | 30 x 20mm=2PCS |
| RAADStype | Tweezijdige PCB |
| Aantal Lagen | 2 lagen |
| De oppervlakte zet Componenten op | JA |
| Door Gatencomponenten | JA |
| LAAGopeenstapeling | koper - 18um (0,5 oz) de HOOGSTE laag van +plate |
| RO4350B 0.254mm |
| koper - 18um (0.5oz) + plaatbot Laag |
| TECHNOLOGIE | |
| Minimumspoor en Ruimte: | 5 mil/4 mil |
| Minimum/Maximumgaten: | 0,2 mm/0.2mm |
| Aantal Verschillende Gaten: | 1 |
| Aantal Boorgaten: | 15 |
| Aantal Gemalen Groeven: | 0 |
| Aantal Interne Knipsels: | 0 |
| Impedantiecontrole: | nr |
| Aantal van Gouden vinger: | 0 |
| RAADSmateriaal | |
| Glas Epoxy: | RO4350B Tg280℃, ER<3> |
| Definitieve externe folie: | 1,0 oz |
| Definitieve interne folie: | N/A |
| Definitieve hoogte van PCB: | 0,3 mm ±0.1 |
| PLATEREN EN DEKLAAG | |
| De oppervlakte eindigt | Onderdompelingsgoud |
| Het soldeerselmasker is van toepassing: | HOOGSTE 12micron-Minimum |
| De Kleur van het soldeerselmasker: | Groen, psr-2000GT600D, Taiyo Supplied. |
| Het Type van soldeerselmasker: | LPSM |
| CONTOUR/CUTTING | Het verpletteren |
| Het MERKEN | |
| Kant van Componentenlegende | BOVENKANT |
| Kleur van Componentenlegende | Wit, ijr-4000 MW300, Taiyo-merk |
| Fabrikant Name of Embleem: | Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA | Geplateerd door gat (PTH), minimumgrootte 0.22mm. Via tented. |
| FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie | |
| Overzichtsdimensie: | 0,0059“ |
| Raadsplateren: | 0,0029“ |
| Boortolerantie: | 0,002“ |
| TEST | 100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied | Wereldwijd, globaal. |
