Korte Inleiding
RO4350B het Materiaal van de hoge Frequentiekring is glas versterkte koolwaterstof/ceramische die laminaten (niet PTFE) voor de commerciële toepassingen van het prestaties gevoelige, hoge volume wordt ontworpen. Momenteel tweezijdige en multilayer RO4350B-zijn PCB's beschikbaar bij Bicheng-bedrijf. Tweezijdige RO4350B-PCB met dikte 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) en 60mil (1.524mm) zijn de best-sellers. Wij verlenen prototypelooppas, kleine partijen en volumeproductiediensten.
Voordelen
1) Uitstekende hoge frequentieprestaties toe te schrijven aan laag diëlektrisch tolerantie en verlies;
2) Uitstekende dimensionale stabiliteit.
3) Lage thermische coëfficiënt van diëlektrische constante;
4) Lage z-As uitbreiding;
5) Lage in-vlakke uitbreidingscoëfficiënt;
6) Stabiele elektroeigenschappen verusfrequentie;
Toepassingen
1) Demper, Automatische poortinductie;
2) LNB voor directe uitzendingssatellieten;
3) Microfilmantenne, uitgespreid spectrum;
4) Microfilm en cellulaire basisstationantennes en machtsversterkers;
5) Rf-identificatiemarkeringen
6) Uitgespreide spectrumcommunicatiesystemen
7) Boomstamversterker, splitsersmodule enz.

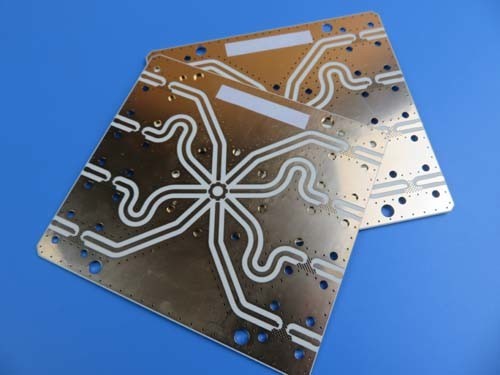

PCB-Geval: Tweezijdige die PCB op 10 mil RO4350B met Onderdompelingsgoud wordt voortgebouwd
(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van tweezijdige die PCB op het substraat van 10mil RO4350B met Tg 280°C voor de toepassing van radar rf wordt voortgebouwd. Zijn gebeëindigde dikte is 0.3mm en 1oz-koper. Het wit silkscreen en het groene soldeerselmasker behandelt zowel kanten als geplateerde onderdompelingsgoud is op stootkussens. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 25 panelen ingepakt voor verzending.
Eigenschappen en voordelen
RO4350B stelt een stabiele diëlektrische constante over een breed frequentiegebied tentoon. Dit maakt tot het een ideaal substraat voor breedbandtoepassingen;
Uitstekende hoge frequentieprestaties toe te schrijven aan laag diëlektrisch tolerantie en verlies;
De lange opslagtijd, het kan meer dan 1 jaar in vacuümzak worden opgeslagen;
SMT-het proces is bestand tegen terugvloeiing solderen, bestand tegen herwerking;
16000 vierkante meterworkshop;
UL, ISO14001, VERKLAARDE TS16949;
Strikte WIP-inspectie en controle evenals het werk instructie;
Het snelle CADCAM-controleren en vrij PCB-citaat;
Concurrerende prijs;
Toepassing
Evenwichtige mixer, photocoupler, de Correcte inductie van de controleschakelaar, multicoupler
Parameter en gegevensblad
| PCB-GROOTTE |
91 x 62mm=1PCS |
| RAADStype |
Tweezijdige PCB |
| Aantal Lagen |
2 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
JA |
| LAAGopeenstapeling |
koper - 35um (1 oz) de HOOGSTE laag van +plate |
| RO4350B 0.254mm (10 mil) |
| koper - 35um (1oz) + plaatbot Laag |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
4 mil/4 mil |
| Minimum/Maximumgaten: |
0,3 mm/4,2 mm |
| Aantal Verschillende Gaten: |
9 |
| Aantal Boorgaten: |
101 |
| Aantal Gemalen Groeven: |
0 |
| Aantal Interne Knipsels: |
0 |
| Impedantiecontrole: |
nr |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
RO4350B Tg280℃, ER<3>
|
| Definitieve externe folie: |
1,5 oz |
| Definitieve interne folie: |
N/A |
| Definitieve hoogte van PCB: |
0,3 mm ±0.1 |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelingsgoud |
| Het soldeerselmasker is van toepassing: |
BOVENKANT, 12micron-Minimum |
| De Kleur van het soldeerselmasker: |
Groen, psr-2000GT600D, Taiyo Supplied. |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren |
| Het MERKEN |
|
| Kant van Componentenlegende |
BOVENKANT |
| Kleur van Componentenlegende |
Wit, ijr-4000 MW300, Taiyo-merk |
| Fabrikant Name of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA |
Geplateerd door gat (PTH), minimumgrootte 0.3mm. |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
