Glas Epoxy: Fr-4 Definitieve hoogte van PCB: 2,0 mm ±0.2mm
Definitieve externe folie: 1.0oz De oppervlakte eindigt: HASL ALS
De Kleur van het soldeerselmasker: Groen Kleur van Componentenlegende: Wit
Aantal Lagen: 1 Test: 100% elektrotest vroegere verzending

Hoge PCB van CTI 600V bouwde op 2.0mm Fr-4 met HASL voort en verzonk Gaten

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Algemene Inleiding

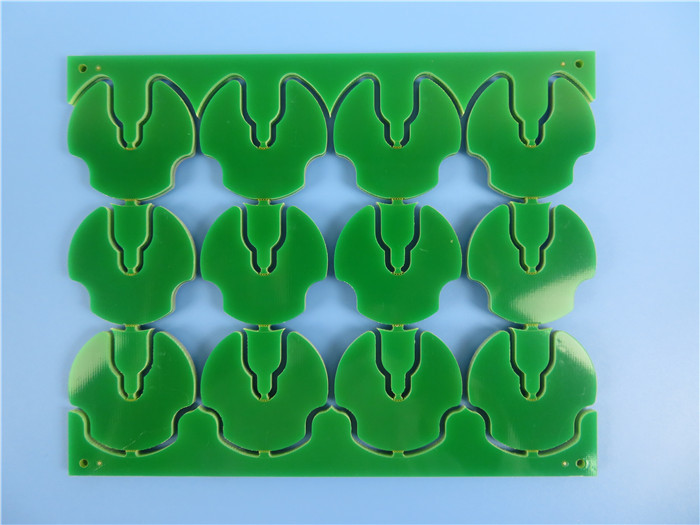

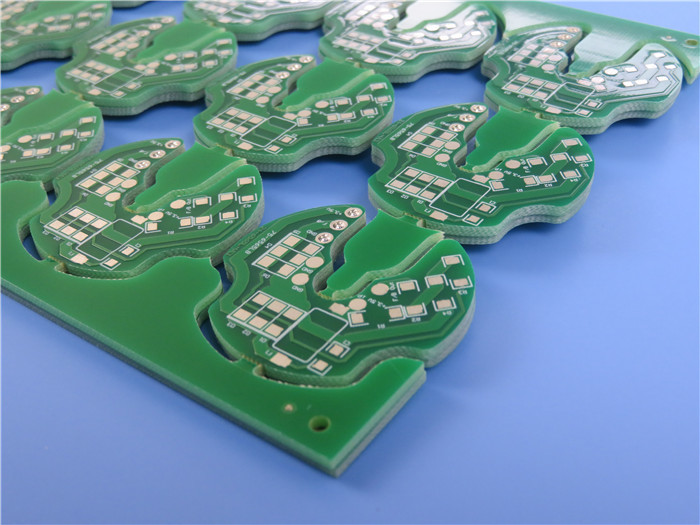

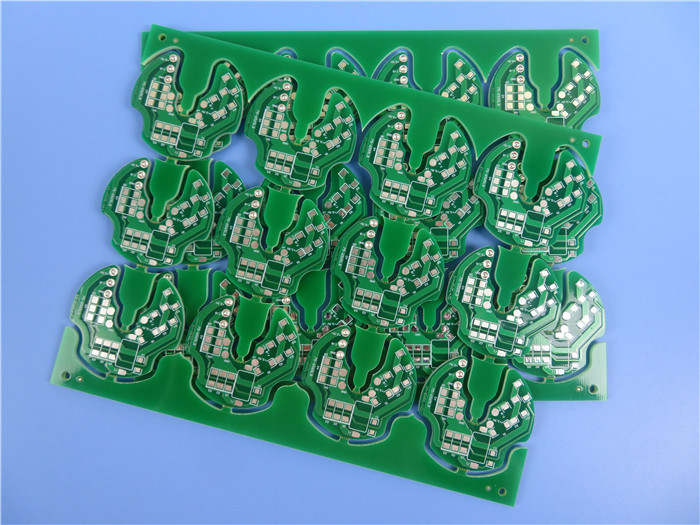

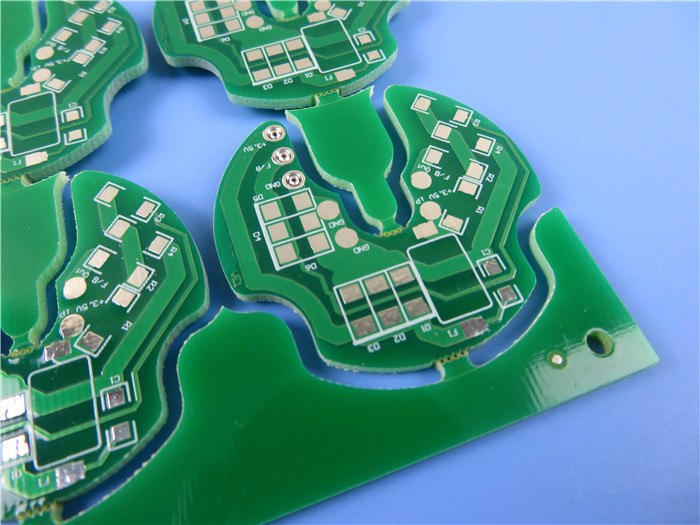

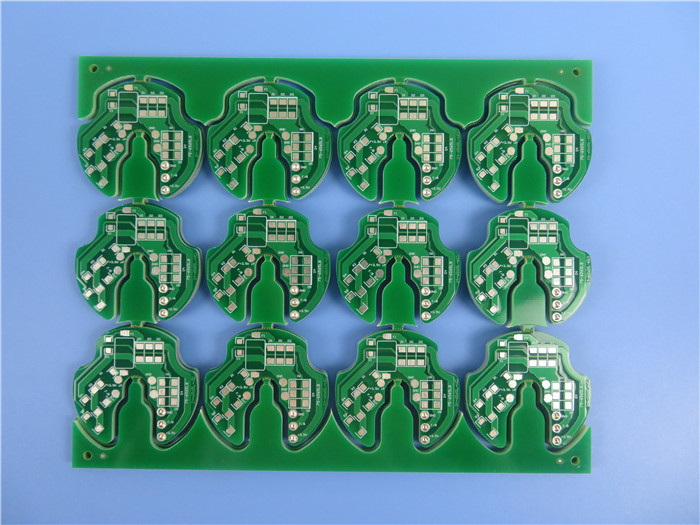

Dit is een type van enige opgeruimde die kringsraad op substraat Fr-4 met CTI 600V wordt voortgebouwd. Het is een 2.0mm dikke PCB met eenvoudige sporen, silkscreen het groene het soldeerselmasker en wit. De oppervlakte eindigt op stootkussens is hete lucht het nivelleren, loodvrij type. Er zijn 3 verzonk gaten op een spoor worden gericht dat. Het paneel bevat 12 individuele raad.



PCB-Specificaties

Punt Beschrijving Waarde
1. Laminaat Materieel Type Fr-4 CTI 600V
Tg 135℃
Leverancier KB
Dikte 1.92.0mm
2.Plating dikte Gatenmuur /
Buitenkoper 41.09µm
Binnenkoper /
3.Solder masker Materieel Type TAIYO/PSR-2000GT600D
Kleur Groen
Starheid (Potloodtest) 5H
S/M Thickness 20.11µm
Plaats Beide Kanten
4. Componententeken Materieel Type IJR-4000 MW300
Kleur Wit
Plaats C/S
6. Identificatie UL teken JA
Datumcode 2121
Mark Location Soldeerselkant
7. De oppervlakte eindigt Methode Loodvrije HASL
Tin Thickness 6.57µm
8. Normativeness RoHS O.K.
BEREIK O.K.
9.Annular ring Min. Lijnbreedte (mil) 4.8mil
Min. het Uit elkaar plaatsen (mil) 5.2mil
12. Functie Elektrotest 100% PAS
13. Verschijning IPC Klassenniveau Klasse 2 van ipc-a-600J &6012D
Visuele Inspectie Klasse 2 van ipc-a-600J &6012D
Afwijking en Draai 0,21%
14. Betrouwbaarheidstest Bandtest Geen Schil
Oplosbare Test Geen Schil
Solderabilitytest 265 ±5℃
Thermische Stresstest 288 ±5℃
Ionische Verontreinigingstest 0.56µg/c㎡



Toepassingen

PDP, LCD, TV

Ijskast

Machtsleverancier

Wasmachine



Wat is Vergelijkende Volgende Index (CTI)?

Hier is CTI een kwaliteitspunt dat naar koper bekleed laminaat verwijst dat wijd in huiselektrisch apparaat of ander (110V, 220V) elektrisch materieel met hoog voltage wordt gebruikt. Het is een gesimuleerde voorwaarde dat PCB in zijn werkomgeving verontreinigd is, die in lekkage resulteert of bij het spoorhiaat van de PCB-oppervlakte die kortsluit, van en hitte vergezeld gaat die bevrijdt verkoolt.



Hoge PCB van CTI 600V bouwde op 2.0mm Fr-4 met HASL voort en verzonk Gaten 0



De manier van experiment is dat de ononderbroken 50 dalingen van 0,1% oplossing van het ammoniumchloride tussen twee punten op de PCB-oppervlakte, 30 seconden per daling worden gelaten vallen, aanzettend hoogspanningsac stroom om de test te doen. Ten eerste proberend 300V om 1A-stroom te produceren. Er is de oplossing van het ammoniumchloride op de oppervlakte, zodat nadat de stroom wordt ingeschakeld zal het weerstand veroorzaken die hitte ook uitbrengen, dan is de oplossing langzaam verdampt. de 2de daling moet en tot aan 50 dalingen zien of of niet heeft PCB lekkage. Zodra PCB 0.1A-creepage heeft en 0,5 seconden overschrijdt, heeft het Mislukking beoordeeld.



De kwaliteit van CTI van laminaat verwijst naar de uiterlijk toegepaste voltagewaarde en zonder mislukking van 50 dalingen. Als bovengenoemde 300V overging, kunnen wij het voltage tot 400V, 500V of 600V tot aan hoogwaardig vóór mislukking verhogen, die het gegeven van laminite CTI is.

Bicheng biedt hoge CTI-PCB's (hoge CTI 600V Fr-4 en aluminium gesteund materiaal) aan wat in dergelijk ruw milieu van hoogspanning, vuiligheid en vochtigheid werkt.



De norm van CEI 112 heeft als volgt 3 graden

Vergelijkende Volgende Index (in Volts) Klasse
600 <> I
400 <> II
175 <> IIIA
100 <> IIIB



Vanaf de norm van CEI, kleiner een substraat van CTI-rang, de betere weerstand tegen het volgen. Normale Fr-4 waaiers 175-225V



Gegevensblad van Fr-4 met CTI 600V

Testpunten Testmethode Beproevingsomstandigheid Eenheid Typische Waarde
Tg Ipc-tm-650 2.4.25D DSC 135
Td Ipc-tm-650 2.4.24.6 TGA (5% W.L) 310
T288 Ipc-tm-650 2.4.24.1 TMA min 2
T260 Ipc-tm-650 2.4.24.1 TMA min 15
Thermische Spanning Ipc-tm-650 2.4.13.1 288℃, soldeerselonderdompeling s >100
  Ipc-tm-650 2.4.24 Vóór Tg ppm/℃ 55
CTE (z-As) Ipc-tm-650 2.4.24 Na Tg ppm/℃ 308
  Ipc-tm-650 2.4.24 50-260℃ % 4.5
Diëlektrische constante (1GHz) Ipc-tm-650 2.5.5.9 C-24/23/50 - 4.5
Verliesraaklijn (1GHZ) Ipc-tm-650 2.5.5.9 C-24/23/50 - 0,017
Volumeweerstandsvermogen Ipc-tm-650 2.5.17.1 C-96/35/90 MΩ-cm 5.0x108
Oppervlakteweerstandsvermogen Ipc-tm-650 2.5.17.1 C-96/35/90 5.0x107
Boogweerstand Ipc-tm-650 2.5.1 D-48/50+d-0.5/23 s 126
Diëlektrische Analyse Ipc-tm-650 2.5.6 D-48/50+d-0.5/23 kV >45
Schilsterkte (1oz) Ipc-tm-650 2.4.8 288℃/10s N/mm [lb/in] 1.8 [10,28]
Flexural Sterkte (LW/CW) Ipc-tm-650 2.4.4 A Mpa 550/450
Waterabsorptie Ipc-tm-650 2.6.2.1 D-24/23 % 0,1
Brandbaarheid UL94 C-48/23/50 Classificatie V-0
CTI IEC60112 A Classificatie PLC 0 (>600V)
