4 PCB van de laag Hoge die Frequentie op RO4350B met Blinden via en Onderdompelingsgoud wordt voortgebouwd

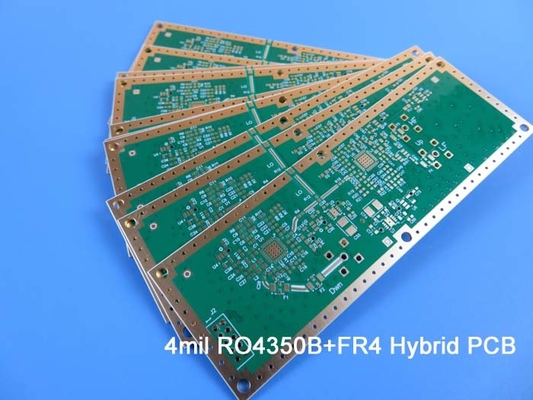

(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene Beschrijving
Dit is een type van de kringsraad van 4 PCB van de laaghdi hoge die frequentie op RO4350B met RO4450B prepreg voor de toepassing van radarrf raad wordt voortgebouwd. Het is een multilayer raad van laagrf PCB bij 1,0 mm dik met onderdompelingsgoud beëindigt en soldeert masker en silkscreen. Deze raad bevat blinden via van hoogste laag aan binnen 1, hoogste laag aan binnen 3. Aangezien het asymmetrische opbouw is, wordt warpage 1,2% toegestaan. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. Elk wordt 20 raad ingepakt voor verzending.
Eigenschappen en voordelen
De temperatuurcoëfficiënt van diëlektrische constante is onder laagst van om het even welk materiaal van de kringsraad, makend tot het ideaal voor temperatuur gevoelige toepassingen.
Het verminderen van signaalverlies in hoge frequentietoepassing voldoet aan de ontwikkelingsbehoeften van communicatietechnologie.
Uitstekende hoge frequentieprestaties toe te schrijven aan laag diëlektrisch tolerantie en verlies.
Het goud heeft hoge solderability, geen het beklemtonen van kringsraad en minder verontreiniging van PCB-oppervlakte.
Het techniekontwerp verhindert problemen in voorproductie voor te komen.
100% tests inclusief van elektrotest en AOI-inspectie.
Snel en flexibel om de tijd van productie van prototype aan standaardproductie te besparen
Grote klantenservice
UL erkend en richtlijn-Volgzame RoHS
Toepassing
Rf-module, Machtssplitser, Blok Met geringe geluidssterkte, 3G-antenne
Parameter en gegevensblad
| PCB-GROOTTE |
98.02 x 101,02 mm =1up |
| RAADStype |
HDI-PCB, Hoge frequentiepcb |
| Aantal Lagen |
4 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
JA |
| LAAGopeenstapeling |
koper - 35um (1 oz) de HOOGSTE laag van +plate |
| RO4350B 6.6mil |
| Binnenlaag 1, 18um (0.5oz) |
| Diëlektrische RO4450B 4mil x2 |
| Binnenlaag 2, 18um (0.5oz) |
| Diëlektrische RO4350B 20mil |
| koper - 35um (1oz) + plaatbot Laag |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
5 mil/4,9 mil |
| Minimum/Maximumgaten: |
0,3 mm/5,5 mm |
| Aantal Verschillende Gaten: |
10 |
| Aantal Boorgaten: |
125 |
| Aantal Gemalen Groeven: |
0 |
| Aantal Interne Knipsels: |
0 |
| Impedantiecontrole: |
nr |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
RO4350B Tg280℃, ER<3>
|
| Definitieve externe folie: |
1,5 oz |
| Definitieve interne folie: |
0,5 oz |
| Definitieve hoogte van PCB: |
1,0 mm ±10% |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelingsgoud, 35% |
| Het soldeerselmasker is van toepassing: |
BOVENKANT, 12micron-Minimum |
| De Kleur van het soldeerselmasker: |
Groen, psr-2000GT600D, Taiyo Supplied. |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
CNC het Verpletteren |
| Het MERKEN |
|
| Kant van Componentenlegende |
BOVENKANT |
| Kleur van Componentenlegende |
Wit, ijr-4000 MW300, Taiyo-merk |
| Fabrikant Name of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA |
Geplateerd door gat (PTH), minimumgrootte 0.3mm. Blind via L1-L2, L1-L3 |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
Waarom kies ons?
1) Nadruk op uw kernbekwaamheden: Wij hebben diep geweten het van de woeste concurrentie voor onze klanten in de markt volledig is. U kunt zich op dergelijke belangrijke die bekwaamheden concentreren zoals onderzoek en ontwikkeling, verkoop en marketing op onze professionele prestaties en bekwame diensten dat het overschrijden wordt gebaseerd uw verwachting.
2) Scherp-randtechnologie: het is rationeel voor een kleine en middelgrote klant aan hanker na de recentste materiaal en productiedeskundigheid voor zijn PCBs. Door de vennootschappen
met Bicheng-PCB, krijgt u toegang om uw verwachting met onze 3 fabrieksbasissen met meer dan 26.000 vierkante meters te bereiken.
4) Sparen de productiekosten: De productiekost is één van de belangrijke punten van het productconcurrentievermogen van onze klanten. Bichengpcb hebben ernaar gestreefd om zijn productiemateriaalkosten te drukken introduceren, arbeider opleiding en de technologieverbetering om hun rentabiliteit te verhogen. De klanten zijn tevreden met onze kostenbesparingen maar zonder kwaliteitsverlies.
5) Vermijd ruzie: Het is een verstoorde kwestie wanneer kwaliteitsprobleem uitscheldend u. Het ontwerp van de Bichengtechniek verhindert probleem in voorproductie voor te komen. U zult geen hoofdpijn met Bicheng-prototypen, kleine orden en volumeproductie krijgen. Ons tarief van klantenklacht is minder dan 1% en zal opgeloste bevredigend zijn.
6) Sparen tijd: De markt vereist de producten die snel bijwerken. Bichengpcb werkt altijd snel en flexibel om de tijd van productie van prototype aan standaardproductie te besparen,
snelle turn-around of geplande leveringen.
7) Een uitstekend team: Bicheng is betrouwbare partner met hartstocht, discipline, verantwoordelijkheid en eerlijkheid. Wij hebben een team van ervaren verkooppersonen en bekwame klantenservices. Verander uw leverancier niet. Als de verandering moet is, is Bicheng juiste voor u.
