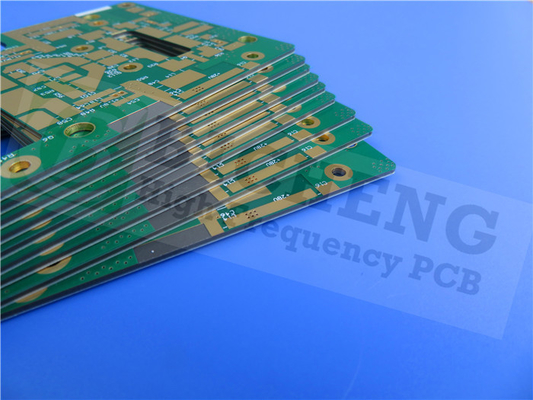

IsoClad 917 Hoge Frequentiepcb op het Substraat van 20mil (0.508mm) met Masker van het Onderdompelings het Gouden en Groene Soldeersel
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene Beschrijving
Dit is een type van tweezijdige hoesdieantennepcb op 20mil-substraat, bekledings0.5oz koper wordt voortgebouwd aan 1oz wordt geplateerd. De raad heeft een grootte van 126mm door 95mm snakken wijd gebruikt op intelligente helm. De oppervlakte eindigt op stootkussens of de blootgestelde sporen is chemisch goud dat voor SMD-het solderen zeer goed is. Het groene soldeerselmasker beschermt volledige raad. Zij worden strikt vervaardigd vanaf IPC-klasse-2 normen en 100%-getest elektro. Elke 30 raad is vacuümverpakt voor verzending.
PCB-Specificaties
| PCB-GROOTTE |
126mm x 95mm=1 stuk |
| RAADStype |
Hoge Frequentiepcb |
| Aantal Lagen |
2 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
N/A |
| LAAGopeenstapeling |
koper - 17um (0,5 oz) de hoogste laag van +plate |
| IsoClad 917 0.508mm |
| koper - 17um (0,5 oz) de laag van +plate bot |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
4 mil/4 mil |
| Minimum/Maximumgaten: |
0,2 mm/1,2 mm |
| Aantal Verschillende Gaten: |
8 |
| Aantal Boorgaten: |
251 |
| Aantal Gemalen Groeven: |
3 |
| Aantal Interne Knipsels: |
3 |
| Impedantiecontrole: |
nr |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
IsoClad 917 0.508mm |
| Definitieve externe folie: |
1,0 oz |
| Definitieve interne folie: |
1,0 oz |
| Definitieve hoogte van PCB: |
0,6 mm ±0.1 |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelingsgoud, 31,6% |
| Het soldeerselmasker is van toepassing: |
Beide kanten |
| De Kleur van het soldeerselmasker: |
Groen |
| Het Type van soldeerselmasker: |
Glanzend |
| CONTOUR/CUTTING |
Het verpletteren |
| Het MERKEN |
|
| Kant van Componentenlegende |
Hoogste kant |
| Kleur van Componentenlegende |
Wit |
| Fabrikant Name of Embleem: |
Kuangshung |
| VIA |
Geplateerd door gat (PTH), minimumgrootte 0.2mm via gevuld en tented. |
| FLAMIBILITY CLASSIFICATIE |
94V-0 |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
Onze Voordelen
1. 19+-meer dan jaren van de ervaring van hoge frequentiepcb;
2. ISO9001, ISO14001, ISO13485, UL verklaarde productiefabriek;
3. Tarief gekwalificeerde producten van eerste productie: >99%
4. 16000㎡ workshop; 30000㎡ outputvermogen per maand; 8000 types van PCB's per maand;
5. Levering op tijd: >98%; Het tarief van de klantenklacht: <1>
6. Geen MOQ, lage kosten voor prototypen en kleine looppashoeveelheid;
7. Het vermogen van prototypepcb aan het vermogen van de Volumeproductie;
8. Brede waaiers van hoge frequentiemateriaal, Rogers, Taconic, Wangling, Shengyi enz. die worden gekozen.
9. De professionele en ervaren ingenieurs controleren uw productiedossiers en sterke naverkoopdienst.
10. IPC Klassen 2/IPC Klasse 3
Ons PCB-Vermogen (2022)
| Parameter |
Waarde |
| Laagtellingen |
1-32 |
| Substraatmaterialen |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; Tlf-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; Fr-4 (Hoge Tg S1000-2M, Turkije-872 SLK, Turkije-768, het-180A enz.), Fr-4 Hoge CTI>600V; Polyimide, HUISDIER; Metaalkern enz. |
| Maximumgrootte |
Het vliegen test: 900*600mm, Inrichtingstest 460*380mm, Geen test 1100*600mm |
| De Tolerantie van het raadsoverzicht |
±0,0059“(0.15mm) |
| PCB-Dikte |
0,0157“ - 0,3937“ (0.40mm--10.00mm) |
| Diktetolerantie (T≥0.8mm) |
±8% |
| Diktetolerantie (t<0.8mm) |
±10% |
| De Dikte van de isolatielaag |
0,00295“ - 0,1969“ (0.075mm--5.00mm) |
| Minimumspoor |
0,003“ (0.075mm) |
| Minimumruimte |
0,003“ (0.075mm) |
| Buitenkoperdikte |
35µm--350µm (1oz-10oz) |
| Binnenkoperdikte |
17µm--350µm (0.5oz - 10oz) |
| (Mechanisch) boorgat |
0,0079“ - 0,25“ (0.2mm--6.35mm) |
| Gebeëindigd (Mechanisch) Gat |
0,0039“ - 0,248“ (0.10mm--6.30mm) |
| (Mechanische) DiameterTolerance |
0,00295“ (0.075mm) |
| (Mechanische) registratie |
0,00197“ (0.05mm) |
| Beeldverhouding |
12:1 |
| Het Type van soldeerselmasker |
LPI |
| Min Soldermask Bridge |
0,00315“ (0.08mm) |
| Min Soldermask Clearance |
0,00197“ (0.05mm) |
| Stop via Diameter |
0,0098“ - 0,0236“ (0.25mm--0.60mm) |
| De Tolerantie van de impedantiecontrole |
±10% |
| De oppervlakte eindigt |
HASL, HASL ALS, ENIG, Onderdompelingstin, Onderdompelingszilver, OSP, Gouden Vinger, Zuivere gouden geplateerd enz. |
FAQ
Wereldwijd leveren wij?
Al PCBs te koop door Bicheng Ltd kan worden verzonden wereldwijd aan embargoed niet landen. Wij zullen de geschikte verschepende dragers voor u onder DHL, Fedex, TNT, UPS, EMS en Aramex kiezen
Is de Hoge frequentiematerialen in Voorraad?
Wij houden het grootste deel van het hoge frequentiemateriaal in voorraad met prototypehoeveelheid, zoals Rogers-materiaal met 3000 reeksen, 4000 reeksen, 5000 reeksen, 6000 reeksen enz., Taconic materiaal met rf-reeks, TLX-reeks, TLY-reeks enz., Wangling materiële F4B met DK2.2, DK2.65 enz. Aangezien het hoge frequentiemateriaal zo veel verscheidenheid heeft, kunt u onze verkooppersonen raadplegen alvorens opdracht te geven tot.
Kan ik Mijn Orde verzamelen?
Het is volledig geen probleem om het opdracht geven tot van raad of inzameling van PCBs van ons gebouw door uw rekening in DHL, UPS of Fedex etc… op te nemen. Wij zullen helpen om de noodzakelijke de uitvoerdocumenten voor te bereiden of de dossiers voor douane verklaren.
Hoeveel het voor Levering zal kosten?
Wij hebben diverse te kiezen dragers. Gewoonlijk, zullen wij met beste verschepende prijs voor u plukken. Als uw orde dringend is, kunnen wij helpen om forwarder met snelle opportuniteit te kiezen.
Ben de Bekwame Terugkeer van I Mijn PCBs?
PCBs is onomkeerbare naar maat gemaakte producten, wordt het niet toegestaan om de punten te terugkeren als er geen kwaliteitsproblemen zijn.
Wanneer Mijn Orde zal aankomen?
Al PCBs wordt op dezelfde dag verzonden als zij gebeëindigde vervaardiging vóór 5pm zijn. Voor Aziatische cliënten, kunt u het binnen 2-3 dagen, Europese cliënten in 6-7 dagen en Amerikaan (het Noorden en Zuiden) in 6-7 dagen krijgen, nochtans waarborgen de dragers dit wegens de ingewikkeldheid van vervoer niet.
Zal ik voor Mijn Pakket moeten ondertekenen?
Wij verzenden alle orden gebruikend DHL, UPS, Fedex, TNT, Aramex of EMS, zodat worden zij volledig gevolgd en kunnen een handtekening vereisen.
Hoe kan ik Mijn Orde volgen?
Zodra uw PCB-raad wordt verzonden, zult u een het verschepen bevestiging via e-mail door onze verkoop ontvangen die een het volgen aantal omvat. U kunt dit aantal op hun officiële websites volgen.
Wat zou ik als Mijn Pakket moeten doen Beschadigd of Verloren is?
Deze situatie is zeldzaam in onze dagelijkse zaken. De PCB-raad wordt ingepakt met bellenmaterialen binnen en met KK-rangkarton buiten om uw PCBs te beschermen. Nochtans, als uw pakket wordt verloren of beschadigd, moet u ons onmiddellijk contacteren zodat wij de drager kunnen contacteren en voor vervangingsproductie schikken. Gelieve te houden om het even welke beschadigde punten met inbegrip van beschadigde verpakking voor verwijzing.
