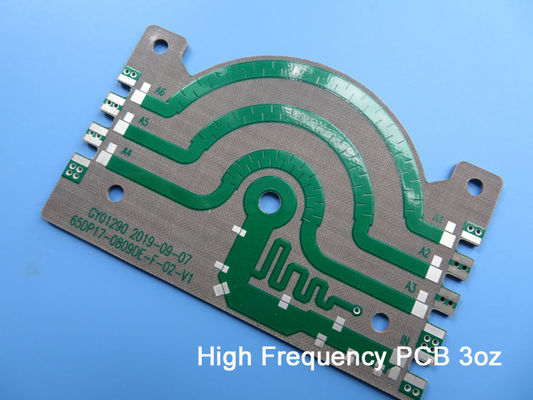

PTFE-de Raad van PCB bouwde op 1.5mm PTFE Plaat met het Koper en de Onderdompelings Zilveren Stootkussens van 3oz voor Machtsversterker voort

PTFE-de Raad van PCB bouwde op 1.5mm PTFE Plaat met het Koper en de Onderdompelings Zilveren Stootkussens van 3oz voor Machtsversterker voort

  • PTFE-de Raad van PCB bouwde op 1.5mm PTFE Plaat met het Koper en de Onderdompelings Zilveren Stootkussens van 3oz voor Machtsversterker voort
  • PTFE-de Raad van PCB bouwde op 1.5mm PTFE Plaat met het Koper en de Onderdompelings Zilveren Stootkussens van 3oz voor Machtsversterker voort
PTFE-de Raad van PCB bouwde op 1.5mm PTFE Plaat met het Koper en de Onderdompelings Zilveren Stootkussens van 3oz voor Machtsversterker voort
Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng Technologies Limited
Certificering: UL
Modelnummer: OIC-013-V0.52
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD 2.99-9.99 PER PIECE
Verpakking Details: Vacuüm
Levertijd: 10 WERKDAGEN
Betalingscondities: T/T, Western Union
Levering vermogen: 45000 Stukken per Maand
Contact
Gedetailleerde productomschrijving
Aantal Lagen: 2 Glas Epoxy: PTFE F4B
Definitieve folie: 3 oz Definitieve hoogte van PCB: 1,6 mm ±10%
De oppervlakte eindigt: Onderdompelingszilver De Kleur van het soldeerselmasker: Groen
Kleur van Componentenlegende: Wit Test: 100% elektrotest vroegere verzending

PTFE-de Raad van PCB bouwde op 1.5mm PTFE Plaat met het Koper en de Onderdompelings Zilveren Stootkussens van 3oz voor Machtsversterker voort

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Polytetrafluoroethylene (plotseling voor PTFE), als „plastic die algemeen koning wordt“, is een polymeersamenstelling van tetrafluoroethylene door polymerisatie wordt gemaakt bekend die. Het heeft uitstekende chemische stabiliteit, corrosieweerstand, het verzegelen, hoge smering en niet-viscositeit, elektroisolatie en goede het verouderen weerstand. Gebruikt als techniekplastiek, kan het in PTFE-buis, staaf, riem, plaat, film etc. worden gemaakt. Over het algemeen heeft het in hoge prestatie-eisen van corrosiebestendige pijpen, containers, pompen, kleppen evenals radar, communicatieapparatuur met hoge frekwentie, radioapparatuur gebruikt.



Polytetrafluoroethylene (F4, PTFE) heeft een reeks van uitstekende prestaties:

1. weerstand op hoge temperatuur: gebruikstemperatuur op lange termijn 200~260 graden van Celsius.

2.low temperatuurweerstand: nog zacht bij -100 graden Celsius;

3.corrosion weerstand: bestand aqua regia en alle organische oplosmiddelen;

4.climate weerstand: het beste het verouderen leven in plastieken;

5.high smering: met de kleinste wrijvingcoëfficiënt in plastieken (0,04);

6.Non-kleverig: met minimale oppervlaktespanning in stevige materialen zonder het aanhangen enige substantie;

7.non-gifstof: met fysiologische traagheid;

8.excellent de elektrische eigenschappen, ideaal voor c-klasse van het isoleren van materialen, een dikke laag van stapel van krant kunnen 1500 V van hoogspanning blokkeren;

9.smoother dan ijs.



PTFE-de Raad van PCB bouwde op 1.5mm PTFE Plaat met het Koper en de Onderdompelings Zilveren Stootkussens van 3oz voor Machtsversterker voort 0



F4 BM-1/2 wordt gelamineerd door het uit de roulatie halen van geverniste glasdoek met Teflonhars, volgens de wetenschappelijke formulering en het strikte technologieproces. Dit product neemt sommige voordelen meer dan de reeksvan F4 B in de elektroprestaties (de bredere waaier van diëlektrische constante, de lagere diëlektrische raaklijn van de verlieshoek, verhoogde weerstand, en meer stabiliteit van prestaties)



Bij de frequenties van rf en van de Microgolf, is de diëlektrische constante van PTFE-materialen zo laag zoals 3,5 of hieronder, wat sterk signaal tijdens transmissie over PCB, het maken van tot hen ideaal voor het overwinnen van de hoge snelheidsbeperking van Fr-4 houdt.



Toepassing

LNA, de convertor van de Radargegevensverzameling, Uitgespreid spectrum, 4G-antenne



PCB-Specificaties

PCB-GROOTTE 67 x 85 mm =1up
RAADStype Tweezijdige PCB
Aantal Lagen 2 lagen
De oppervlakte zet Componenten op JA
Door Gatencomponenten Nr
LAAGopeenstapeling koper - 105um (1 oz) de HOOGSTE laag van +plate
F4B PTFE 1.5mm
koper - 105um (1oz) + plaatbot Laag
TECHNOLOGIE
Minimumspoor en Ruimte: 7,9 mil/5,9 mil
Minimum/Maximumgaten: 0,4 mm/0,4 mm
Aantal Verschillende Gaten: 1
Aantal Boorgaten: 1
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: 0
Impedantiecontrole: nr
Aantal van Gouden vinger: 0
RAADSmateriaal
Glas Epoxy: PTFE
Definitieve externe folie: 3oz
Definitieve interne folie: N/A
Definitieve hoogte van PCB: 1.5mm
PLATEREN EN DEKLAAG
De oppervlakte eindigt Onderdompelingszilver
Het soldeerselmasker is van toepassing: N/A
De Kleur van het soldeerselmasker: N/A
Het Type van soldeerselmasker: N/A
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende N/A
Kleur van Componentenlegende N/A
Fabrikant Name of Embleem: N/A
VIA Geplateerd door gat (PTH), minimumgrootte 0.4mm.
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“
Raadsplateren: 0,0029“
Boortolerantie: 0,002“
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.



PTFE-de Raad van PCB bouwde op 1.5mm PTFE Plaat met het Koper en de Onderdompelings Zilveren Stootkussens van 3oz voor Machtsversterker voort 1



Ons PCB-Vermogen

PCB-Materiaal: Vezel - glas met een laag bedekte PTFE
Code: F4BM-1/2(familiereeks)
Diëlektrische constante: 2.2, 2.55, 2.65, 3.0 en 3.5
Laagtelling: 1 laag, 2 Lagen en multi-layer
Kopergewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
PCB-dikte: 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB-grootte: ≤400mm X 500mm
Soldeerselmasker: Groene, Zwarte, Blauwe, Gele, Rode enz.
De oppervlakte eindigt: Naakte koper, HASL, ENIG, Zilver, OSP, enz.



Elektrische eigenschappen van F4B PTFE

Naam Beproevingsomstandigheid Eenheid Waarde
Dichtheid Normale staat g/ cm3 2.1~2,35
Vochtigheidsabsorptie Onderdompeling in het gedistilleerde water van 20±2℃ 24 uren % ≤0.02
Werkende Temperatuur High-low temperatuurkamer -50℃~+260℃
Warmtegeleidingsvermogen   W/m/k 0,8
(Typische) CTE 0~100℃ (εr: 2.1~2.3) ppm/℃ 25(x)
34(y)
252(z)
(Typische) CTE 0~100℃ (εr: 2.3~2.9) ppm/℃ 14(x)
21(y)
173(z)
(Typische) CTE 0~100℃ (εr: 2.9~3.5) ppm/℃ 12(x)
15(y)
95(z)
Inkrimpingsfactor 2 uren in kokend water % 0,0002
Oppervlakteweerstandsvermogen 500V gelijkstroom Normale staat M·Ω ≥1×104
Constante vochtigheid en temperatuur ≥1×103
Volumeweerstandsvermogen Normale staat MΩ.cm ≥1×106
Constante vochtigheid en temperatuur ≥1×105
Pin Resistance 500V gelijkstroom Normale staat ≥1×105
Constante vochtigheid en temperatuur ≥1×103
Oppervlakte diëlektrische sterkte Normale staat d=1mm (Kv/mm) ≥1.2
Constante vochtigheid en temperatuur ≥1.1
Diëlektrische Constante 10GHZ εr 2.20, 2.55, 2.65, 3.0, 3.5
(±2%)
Dissipatiefactor 10GHZ tgδ 2.2 ≤7×10-4
2.55~2,65 ≤1×10-3
3.0~3,5 ≤1.5×10-3

PTFE-de Raad van PCB bouwde op 1.5mm PTFE Plaat met het Koper en de Onderdompelings Zilveren Stootkussens van 3oz voor Machtsversterker voort 2
