Rogers RT/Duroid 5870 10mil 0.254mm Hoge Frequentiepcb voor de Commerciële Breedbandantennes van Aireline

Rogers RT/Duroid 5870 10mil 0.254mm Hoge Frequentiepcb voor de Commerciële Breedbandantennes van Aireline

  • Rogers RT/Duroid 5870 10mil 0.254mm Hoge Frequentiepcb voor de Commerciële Breedbandantennes van Aireline
  • Rogers RT/Duroid 5870 10mil 0.254mm Hoge Frequentiepcb voor de Commerciële Breedbandantennes van Aireline
Rogers RT/Duroid 5870 10mil 0.254mm Hoge Frequentiepcb voor de Commerciële Breedbandantennes van Aireline
Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng Technologies Limited
Certificering: UL
Modelnummer: OIC-0014-V0.56
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD 2.99-9.99 PER PIECE
Verpakking Details: Vacuüm
Levertijd: 10 WERKDAGEN
Betalingscondities: T/T, Western Union
Levering vermogen: 45000 Stukken per Maand
Contact
Gedetailleerde productomschrijving
Aantal lagen: 2 Glas Epoxy: Rogers 5870
Laatste folie: 1 oz Definitieve hoogte van PCB: 0,3mm ±10%
De oppervlakte eindigt: Onderdompelings gouden 0,05 microns over nikkel 4,4 micron De Kleur van het soldeerselmasker: Nr
Kleur van Componentenlegende: Nr Test: 100% elektrotest vroegere verzending

RogersRT/Duroid 5870 10mil 0.254mm Hoge Frequentie PCB voor Commerciële Aireline Breedband Antennes

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)



Rogers RT/duroid 5870 hoogfrequent materiaal bestaat uit met glas microvezel versterkte PTFE-composieten die zijn ontworpen voor veeleisende stripline- en microstrip-circuittoepassingen.De uitzonderlijke uniformiteit van de diëlektrische constante is het resultaat van de willekeurig georiënteerde microvezels.De diëlektrische constante van RT/duroid 5870 is uniform van paneel tot paneel en is constant over een breed frequentiebereik.De lage dissipatiefactor breidt de bruikbaarheid van RT/duroid 5870 uit naar Ku-band en hoger.RT/duroid 5870-materialen kunnen gemakkelijk in vorm worden gesneden, geschoren en machinaal bewerkt.Ze zijn bestand tegen alle oplosmiddelen en reagentia, warm of koud, die gewoonlijk worden gebruikt bij het etsen van gedrukte schakelingen of bij het plateren van randen en gaten.



De typische toepassingen zijn breedbandantennes voor commerciële luchtvaartmaatschappijen, microstripcircuits, striplijncircuits, millimetergolftoepassingen, militaire radarsystemen, raketgeleidingssystemen en point-to-point digitale radioantennes enz.

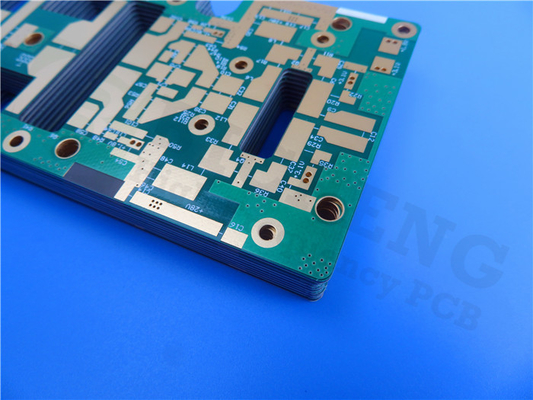

Rogers RT/Duroid 5870 10mil 0.254mm Hoge Frequentiepcb voor de Commerciële Breedbandantennes van Aireline 0



printplaat Sspecificaties

PCB-GROOTTE 100 x 68 mm=1op
BOARD TYPE Dubbelzijdige printplaat
Aantal lagen 2 lagen
Componenten voor opbouwmontage JA
Doorlopende componenten NEE
LAAG OPSTAPELEN koper ------- 35um(1 oz)+plaat TOP laag
RT/duroid 5870 0,254 mm
koper ------- 35um(1oz) + plaat BOT Laag
TECHNOLOGIE
Minimale tracering en ruimte: 8,8 miljoen / 10,5 miljoen
Minimale / maximale gaten: Nee
Aantal verschillende gaten: Nee
Aantal boorgaten: Nee
Aantal gefreesde sleuven: 0
Aantal interne uitsparingen: 0
Impedantiecontrole: Nee
Aantal Gouden vinger: 0
BOARD MATERIAAL
Glas Epoxy: RT/duroid 5870 0,254 mm
Eindfolie extern: 1 ons
Eindfolie intern: NVT
Definitieve hoogte van PCB: 0,3mm ±0,1
PLATEN EN COATEN
Oppervlakteafwerking OSP
Soldeermasker van toepassing op: NVT
Kleur soldeermasker: NVT
Type soldeermasker: NVT
CONTOUR/SNIJDEN Routing
MARKERING
Kant van componentlegenda NVT
Kleur van componentlegenda NVT
Fabrikantnaam of logo: NVT
VIA NEE
BRANDBAARHEIDSBEOORDELING UL 94-V0 Goedkeuring MIN.
AFMETING TOLERANTIE
Overzicht Dimensie: 0.0059"
Bordbeplating: 0,0029"
boor tolerantie: 0,002"
TEST 100% elektrische test vóór verzending
TYPE KUNSTWERK TE GELEVEREN e-mailbestand, Gerber RS-274-X, PCBDOC enz
SERVICEGEBIED Wereldwijd, wereldwijd.





Gegevensblad van Rogers RT/duroid 5870

RT/duroid 5870 Typische waarde
Eigendom RT/duroid 5870 Richting Eenheden Voorwaarde Test methode
Diëlektrische constante, εproces 2.33
2,33 ± 0,02 specificaties.
Z NVT C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Diëlektrische constante, εontwerp 2.33 Z NVT 8 GHz tot 40 GHz Differentiële faselengtemethode
Dissipatiefactor,tanδ 0,0005
0,0012
Z NVT C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Thermische coëfficiënt van ε -115 Z p.p.m./℃ -50 ℃ tot 150 ℃ IPC-TM-650 2.5.5.5
Volumeweerstand 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Oppervlakte weerstand 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Specifieke hitte 0,96(0,23) NVT j/g/k
(cal/g/c)
NVT Berekend
Trekmodulus Testen bij 23℃ Test bij 100 ℃ NVT MPa (kpsi) A ASTM D 638
1300(189) 490(71) X
1280(185) 430(63) Y
Ultieme stress 50(7.3) 34(4.8) X
42(6.1) 34(4.8) Y
Ultieme spanning 9.8 8.7 X %
9.8 8.6 Y
Compressieve modulus 1210(176) 680(99) X MPa (kpsi) A ASTM D 695
1360(198) 860(125) Y
803(120) 520(76) Z
Ultieme stress 30(4.4) 23(3.4) X
37(5.3) 25(3.7) Y
54(7.8) 37(5.3) Z
Ultieme spanning 4 4.3 X %
3.3 3.3 Y
8.7 8.5 Z
Vochtopname 0.02 NVT % 0,62"(1,6 mm) D48/50 ASTM D 570
Warmtegeleiding 0,22 Z W/m/k 80℃ ASTM C 518
Uitzettingscoëfficiënt 22
28
173
X
Y
Z
p.p.m./℃ 0-100℃ IPC-TM-650 2.4.41
Td 500 NVT ℃ TGA NVT ASTM D 3850
Dikte 2.2 NVT gram/cm3 NVT ASTM D 792
Koperen schil 27,2(4,8) NVT Pli(N/mm) 1oz (35 mm) EDC-folie
na soldeer vlotter
IPC-TM-650 2.4.8
Ontvlambaarheid V-0 NVT NVT NVT UL 94
Loodvrij Proces Compatibel Ja NVT NVT NVT NVT


Rogers RT/Duroid 5870 10mil 0.254mm Hoge Frequentiepcb voor de Commerciële Breedbandantennes van Aireline 1
