Drukte de Rogersro3003 Hoge Frequentie de 2-laag Rogers 3003 30mil 0.762mm PCB van de Kringsraad met DK3.0 DF 0,001

Drukte de Rogersro3003 Hoge Frequentie de 2-laag Rogers 3003 30mil 0.762mm PCB van de Kringsraad met DK3.0 DF 0,001

  • Drukte de Rogersro3003 Hoge Frequentie de 2-laag Rogers 3003 30mil 0.762mm PCB van de Kringsraad met DK3.0 DF 0,001
Drukte de Rogersro3003 Hoge Frequentie de 2-laag Rogers 3003 30mil 0.762mm PCB van de Kringsraad met DK3.0 DF 0,001
Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng Technologies Limited
Certificering: UL
Modelnummer: OIC-0039-V0.77
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD 9.99-99.99
Verpakking Details: Vacuüm
Levertijd: 10 WERKDAGEN
Betalingscondities: T/T, Western Union
Levering vermogen: 50000 stukken per maand
Contact
Gedetailleerde productomschrijving
Aantal Lagen: 2 Glas Epoxy: RO3003
Definitieve folie: 1,0 Oz Definitieve hoogte van PCB: 0,8 mm ±10%
De oppervlakte eindigt: Onderdompelingsgoud (31%) De Kleur van het soldeerselmasker: N/A
Kleur van Componentenlegende: N/A Test: 100% elektrotest vroegere verzending

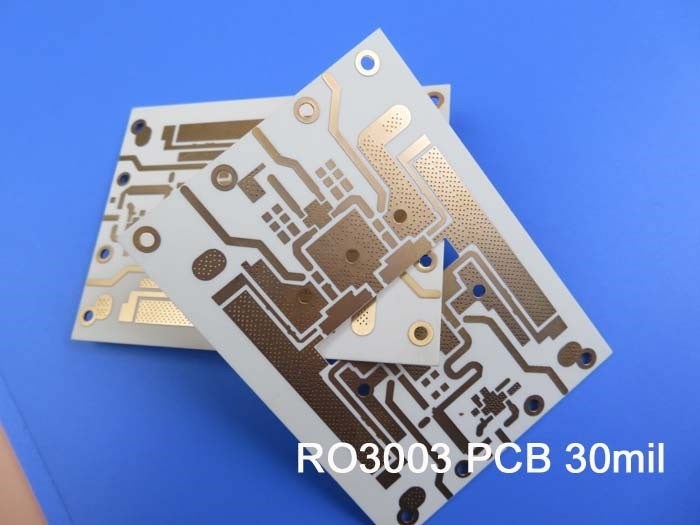

Drukte de Rogersro3003 Hoge Frequentie de 2-laag Rogers 3003 30mil 0.762mm PCB van de Kringsraad met DK3.0 DF 0,001

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)





Zijn de de kringsmaterialen van de Rogersro3003 hoge frequentie ceramisch-gevulde PTFE-samenstellingen voorgenomen voor gebruik in commerciële microgolf en rf-toepassingen. Het werd ontworpen om uitzonderlijke elektro en mechanische stabiliteit aan concurrerende prijzen aan te bieden. De mechanische eigenschappen zijn verenigbaar. Dit staat de ontwerper toe om multi-layer raadsontwerpen te ontwikkelen zonder warpages of betrouwbaarheidsproblemen te ontmoeten. RO3003 de materialen stellen een coëfficiënt van thermische uitbreiding (CTE) in de as van X en y-van 17 ppm/℃ tentoon. Deze uitbreidingscoëfficiënt wordt aangepast aan dat van koper, dat het materiaal toestaat om uitstekende dimensionale stabiliteit tentoon te stellen, met typisch etst inkrimping, na ets en bak, van minder dan 0,5 mils per duim. De z-As CTE is 24 ppm/℃, wat uitzonderlijke geplateerde door-gatenbetrouwbaarheid, zelfs in strenge milieu's verstrekt.



Typische toepassingen:

1) Automobielradar

2) Cellulaire telecommunicatiesystemen

3) Datalink op kabelsystemen

4) Directe uitzendingssatellieten

5) Globale plaatsende satellietantennes

6) Flardantenne voor draadloze communicaties

7) Machtsversterkers en antennes

8) Machtsbackplanes

9) Verre meterlezers



Drukte de Rogersro3003 Hoge Frequentie de 2-laag Rogers 3003 30mil 0.762mm PCB van de Kringsraad met DK3.0 DF 0,001 0



PCB-Specificaties

PCB-GROOTTE 81 x 45mm=1PCS
RAADStype Tweezijdige PCB
Aantal Lagen 2 lagen
De oppervlakte zet Componenten op JA
Door Gatencomponenten Nr
LAAGopeenstapeling koper - 18um (0,5 oz) de HOOGSTE laag van +plate
RO3003 0.762mm
koper - 18um (0.5oz) + plaatbot Laag
TECHNOLOGIE
Minimumspoor en Ruimte: 5 mil/5 mil
Minimum/Maximumgaten: 0.5mm/2.0mm
Aantal Verschillende Gaten: 1
Aantal Boorgaten: 1
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: 0
Impedantiecontrole: nr
Aantal van Gouden vinger: 0
RAADSmateriaal
Glas Epoxy: RO3003 0.762mm
Definitieve externe folie: 1oz
Definitieve interne folie: N/A
Definitieve hoogte van PCB: 0,8 mm ±0.1
PLATEREN EN DEKLAAG
De oppervlakte eindigt Onderdompelingsgoud (31%)
Het soldeerselmasker is van toepassing: Nr
De Kleur van het soldeerselmasker: N/A
Het Type van soldeerselmasker: N/A
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende Hoogste Kant
Kleur van Componentenlegende Zwart
Fabrikant Name of Embleem: Duidelijk op de raad op een leider en legende VRIJ GEBIED
VIA N/A
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“
Raadsplateren: 0,0029“
Boortolerantie: 0,002“
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.





Gegevensblad van Rogers 3003 (RO3003)

RO3003 typische Waarde
Bezit RO3003 Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 3.0±0.04 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline
Diëlektrische Constante, εDesign 3 Z   8GHz aan 40 GHz De differentiële Methode van de Faselengte
Dissipatiefactor, tanδ 0,001 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5
Thermische Coëfficiënt van ε -3 Z ppm/℃ 10 GHz -50℃to 150 Ipc-tm-650 2.5.5.5
Dimensionale Stabiliteit 0,06
0,07
X
Y
mm/m COND A Ipc-tm-650 2.2.4
Volumeweerstandsvermogen 107   MΩ.cm COND A IPC 2.5.17.1
Oppervlakteweerstandsvermogen 107   COND A IPC 2.5.17.1
Trekmodulus 930
823
X
Y
MPa 23 ASTM D 638
Vochtigheidsabsorptie 0,04   % D48/50 Ipc-tm-650 2.6.2.1
Specifieke Hitte 0,9   j/g/k   Berekend
Warmtegeleidingsvermogen 0,5   W/M/K 50 ASTM D 5470
Coëfficiënt van Thermische Uitbreiding
(- 55 tot 288)
17
16
25
X
Y
Z
ppm/℃ 23℃/50% relatieve vochtigheid Ipc-tm-650 2.4.4.1
Td 500   TGA   ASTM D 3850
Dichtheid 2.1   gm/cm3 23 ASTM D 792
Koperschil Stength 12.7   Ib/in. 1oz, EDC na Soldeerselvlotter Ipc-TM 2.4.8
Brandbaarheid V-0       UL 94
Loodvrij Procescompatibel systeem Ja
Drukte de Rogersro3003 Hoge Frequentie de 2-laag Rogers 3003 30mil 0.762mm PCB van de Kringsraad met DK3.0 DF 0,001 1
