De 2-laag Rogers van PCB van de Rogersro3010 Hoge Frequentie 3010 van de de Kringsraad DK10.2 DF 0,0022 van 10mil 0.254mm Gedrukte de Microgolfpcb

De 2-laag Rogers van PCB van de Rogersro3010 Hoge Frequentie 3010 van de de Kringsraad DK10.2 DF 0,0022 van 10mil 0.254mm Gedrukte de Microgolfpcb

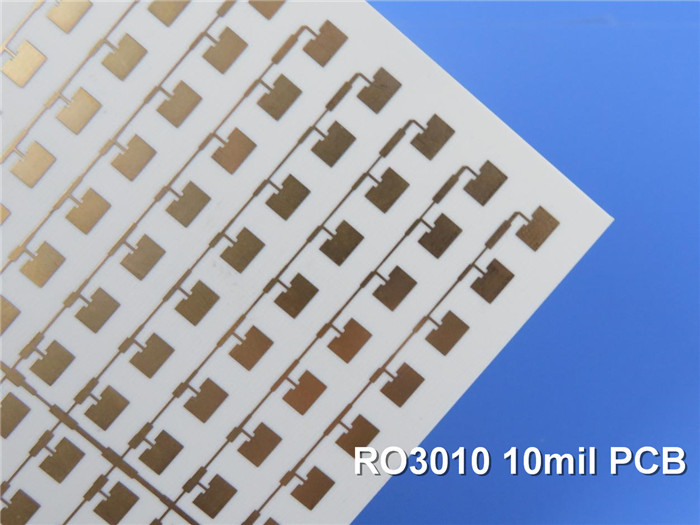

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Zijn de de kringsmaterialen van de Rogersro3010 hoge frequentie ceramisch-gevulde PTFE-samenstellingen voorgenomen voor gebruik in commerciële microgolf en rf-toepassingen. Het werd ontworpen om uitzonderlijke elektro en mechanische stabiliteit aan concurrerende prijzen aan te bieden. De mechanische eigenschappen zijn verenigbaar. Dit staat de ontwerper toe om multi-layer raadsontwerpen te ontwikkelen zonder warpages of betrouwbaarheidsproblemen te ontmoeten. RO3010 de materialen stellen een coëfficiënt van thermische uitbreiding (CTE) in de as van X en y-van 17 ppm/℃ tentoon. Deze uitbreidingscoëfficiënt wordt aangepast aan dat van koper, dat het materiaal toestaat om uitstekende dimensionale stabiliteit tentoon te stellen, met typisch etst inkrimping, na ets en bak, van minder dan 0,5 mils per duim. De z-As CTE is 24 ppm/℃, wat uitzonderlijke geplateerde door-gatenbetrouwbaarheid, zelfs in strenge milieu's verstrekt.

Typische toepassingen:

1) Automobielradar

2) Cellulaire telecommunicatiesystemen

3) Datalink op kabelsystemen

4) Directe uitzendingssatellieten

5) Globale plaatsende satellietantennes

6) Flardantenne voor draadloze communicaties

7) Machtsversterkers en antennes

8) Machtsbackplanes

9) Verre meterlezers

PCB-Specificaties

Gegevensblad van Rogers 3010 (RO3010)
