Plaats van herkomst: | China |
Merknaam: | Bicheng Technologies Limited |
Certificering: | UL |
Modelnummer: | OIC-0067-V1.08 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | USD 2.99-9.99 PER PIECE |
Verpakking Details: | Vacuüm |
Levertijd: | 10 WERKDAGEN |
Betalingscondities: | T/T, Western Union |
Levering vermogen: | 45000 Stukken per Maand |
Aantal Lagen: | 4 | Glas Epoxy: | RO4350B Tg280℃, er<3.48, Rogers Corp |
---|---|---|---|
Definitieve folie: | 1.0 | Definitieve hoogte van PCB: | 0,8 mm ±10% |
De oppervlakte eindigt: | Onderdompelingsgoud | De Kleur van het soldeerselmasker: | Groen |
Kleur van Componentenlegende: | Wit | Test: | 100% elektrotest vroegere verzending |

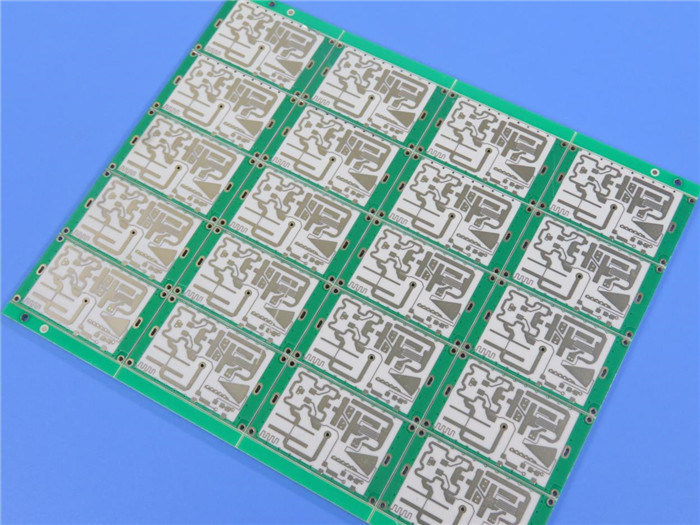

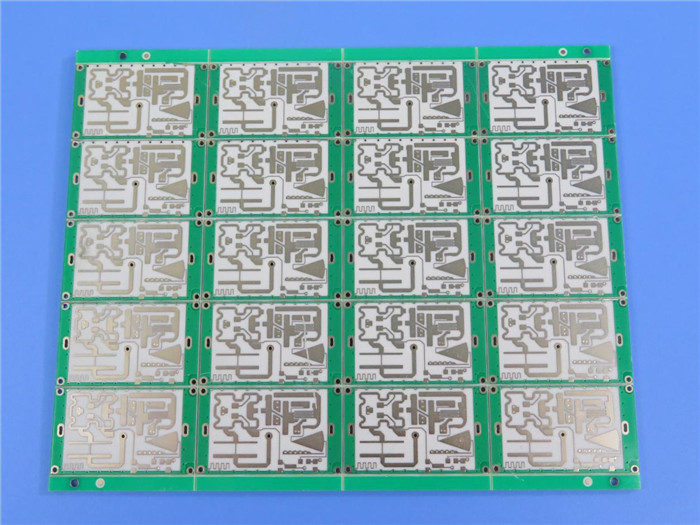

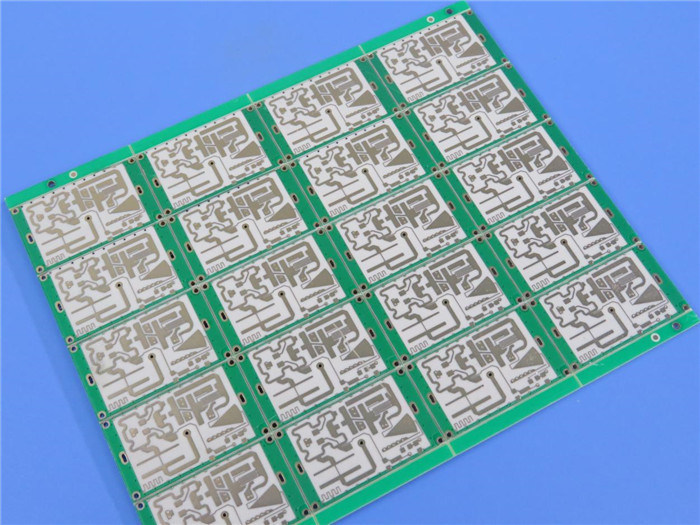

4 PCB van de laag Hoge die Frequentie op Kern 2 van 10mil RO4350B met Onderdompelingsgoud wordt voortgebouwd voor Draadloos Antennesysteem
(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Hello iedereen,
Dit is een PCB van de 4 lagenro4350b hoge die frequentie op 2 10mil-kernen, in entrepot door 1 blad van RO4450Fprepreg wordt voortgebouwd. Vanaf het vereiste van signaaltransmissie, kan prepreg 1 blad (4mil), 2 bladen en 3 bladen zijn. Deze raad is voor de toepassing van Draadloos Antennesysteem. Het is de dikke, witte legende van 0,80 mm over groen die soldeerselmasker aan beide kanten wordt behandeld en het onderdompelingsgoud is op stootkussens. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 25 panelen ingepakt voor verzending.

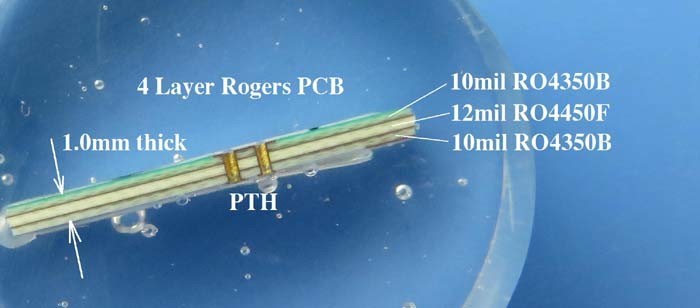

Volgens daadwerkelijke toepassingen, kan prepreg worden gekozen aangezien meer vouwen, bijvoorbeeld, na micro-sectie een vouw 3 van RO4450F toont.
Parameter en gegevensblad
PCB-GROOTTE | 120 x 120mm=1PCS |
RAADStype | Multilayer PCB |
Aantal Lagen | 4 lagen |
De oppervlakte zet Componenten op | JA |
Door Gatencomponenten | JA |

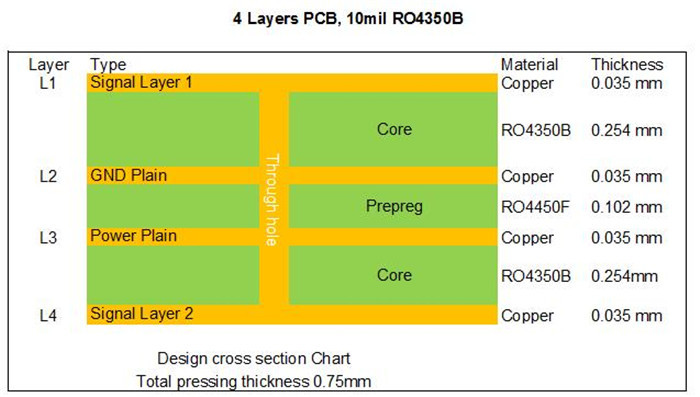

LAAGopeenstapeling | koper - 35um (1 oz) de HOOGSTE laag van +plate |
RO4350B 0.254mm | |
koper - 35um (1oz) Medio Laag 1 | |
RO4450F 0.1016mm | |
koper - 35um (1oz) Medio Laag 2 | |
RO4350B 0.254mm | |
koper - 35um (1 oz) de laag van +plate BOT | |
TECHNOLOGIE | |
Minimumspoor en Ruimte: | 5,5 mil/6 mil |
Minimum/Maximumgaten: | 0,38 mm/3,72 mm |
Aantal Verschillende Gaten: | 8 |
Aantal Boorgaten: | 489 |
Aantal Gemalen Groeven: | 0 |
Aantal Interne Knipsels: | 4 |
Impedantiecontrole: | nr |
Aantal van Gouden vinger: | 0 |
RAADSmateriaal | |
Glas Epoxy: | RO4350B Tg280℃, ER<3> |
Definitieve externe folie: | 1,5 oz |
Definitieve interne folie: | 1 oz |
Definitieve hoogte van PCB: | 0,8 mm ±10% |
PLATEREN EN DEKLAAG | |
De oppervlakte eindigt | Onderdompelingsgoud |
Het soldeerselmasker is van toepassing: | BOVENKANT, 12micron-Minimum |
De Kleur van het soldeerselmasker: | Groen, psr-2000GT600D, Taiyo Supplied. |
Het Type van soldeerselmasker: | LPSM |
CONTOUR/CUTTING | Het verpletteren |
Het MERKEN | |
Kant van Componentenlegende | BOVENKANT |
Kleur van Componentenlegende | Wit, ijr-4000 MW300, Taiyo-merk |
Fabrikant Name of Embleem: | Duidelijk op de raad in een leider en leged VRIJ GEBIED |
VIA | Geplateerd door gat (PTH), minimumgrootte 0.42mm. |
FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
AFMETINGStolerantie | |
Overzichtsdimensie: | 0,0059“ |
Raadsplateren: | 0,0029“ |
Boortolerantie: | 0,002“ |
TEST | 100% elektrotest vroegere verzending |
TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
DE DIENSTgebied | Wereldwijd, globaal. |
Eigenschappen en voordelen
1) RO4350B uitstekende hoge frequentieprestaties;
2) Laag diëlektrisch tolerantie en verlies;
3) ISO9000, ISO14001, IAFT16949 verklaarde fabriek;
4) 30000 het vermogen van de vierkante metermaand;
5) 8000 types van PCB per maand;
Toepassingen
Splitser HDMI, 3G-Router, Bluetooth-Module, WiFi-Versterker, de Dongle van Bluetooth USB, versterker Met geringe geluidssterkte, Interferentiefilter, toren-Opgezette spanningsverhoger, Multi-coupler
