De Hoge die Frequentiepcb van PTFE op 1.6mm DK2.65 F4B met Onderdompelingsgoud wordt voortgebouwd voor Koppelingen

De Hoge die Frequentiepcb van PTFE op 1.6mm DK2.65 F4B met Onderdompelingsgoud wordt voortgebouwd voor Koppelingen

  • De Hoge die Frequentiepcb van PTFE op 1.6mm DK2.65 F4B met Onderdompelingsgoud wordt voortgebouwd voor Koppelingen
  • De Hoge die Frequentiepcb van PTFE op 1.6mm DK2.65 F4B met Onderdompelingsgoud wordt voortgebouwd voor Koppelingen
  • De Hoge die Frequentiepcb van PTFE op 1.6mm DK2.65 F4B met Onderdompelingsgoud wordt voortgebouwd voor Koppelingen
De Hoge die Frequentiepcb van PTFE op 1.6mm DK2.65 F4B met Onderdompelingsgoud wordt voortgebouwd voor Koppelingen
Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng Technologies Limited
Certificering: UL
Modelnummer: OIC-110-V1.10
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD 9.99-99.99
Verpakking Details: Vacuüm
Levertijd: 10 WERKDAGEN
Betalingscondities: T/T, Western Union
Levering vermogen: 50000 stukken per maand
Contact
Gedetailleerde productomschrijving
Aantal Lagen: 2 Glas Epoxy: PTFE F4B
Definitieve folie: 2 oz Definitieve hoogte van PCB: 1,6 mm ±10%
De oppervlakte eindigt: Onderdompelingsgoud De Kleur van het soldeerselmasker: Zwart
Kleur van Componentenlegende: Wit Test: 100% elektrotest vroegere verzending

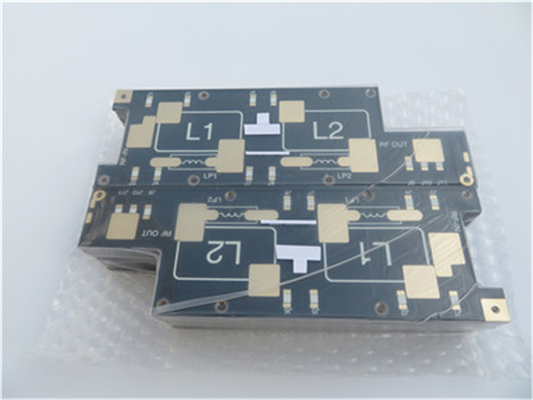

De Hoge die Frequentiepcb van PTFE op 1.6mm DK2.65 F4B met Onderdompelingsgoud wordt voortgebouwd voor Koppelingen

(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Polytetrafluoroethylene (plotseling voor PTFE), als „plastic die algemeen koning wordt“, is een polymeersamenstelling van tetrafluoroethylene door polymerisatie wordt gemaakt bekend die. Het heeft uitstekende chemische stabiliteit, corrosieweerstand, het verzegelen, hoge smering en niet-viscositeit, elektroisolatie en goede het verouderen weerstand. Gebruikt als techniekplastiek, kan het in PTFE-buis, staaf, riem, plaat, film etc. worden gemaakt. Over het algemeen heeft het in hoge prestatie-eisen van corrosiebestendige pijpen, containers, pompen, kleppen evenals radar, communicatieapparatuur met hoge frekwentie, radioapparatuur gebruikt.



Uitstekende prestaties:

  • weerstand op hoge temperatuur: gebruikstemperatuur op lange termijn 200~260 graden van Celsius.
  • lage temperatuurweerstand: nog zacht bij -100 graden Celsius;
  • corrosieweerstand: bestand aqua regia en alle organische oplosmiddelen;
  • klimaatweerstand: het beste het verouderen leven in plastieken;
  • hoge smering: met de kleinste wrijvingcoëfficiënt in plastieken (0,04);
  • Non-viscous: met minimale oppervlaktespanning in stevige materialen zonder het aanhangen enige substantie;
  • niet-toxisch: met fysiologische traagheid;
  • de uitstekende elektrische eigenschappen, ideaal voor c-klasse van het isoleren van materialen, een dikke laag van stapel van krant kunnen 1500 V van hoogspanning blokkeren;
  • glansmachine dan ijs.

De Hoge die Frequentiepcb van PTFE op 1.6mm DK2.65 F4B met Onderdompelingsgoud wordt voortgebouwd voor Koppelingen 0



F4BM-1/2 Hoge Frequentiepcb

F4 BM-1/2 wordt gelamineerd door het uit de roulatie halen van geverniste glasdoek met Teflonhars, volgens de wetenschappelijke formulering en het strikte technologieproces. Dit product neemt sommige voordelen meer dan de reeksvan F4 B in de elektroprestaties (de bredere waaier van diëlektrische constante, de lagere diëlektrische raaklijn van de verlieshoek, verhoogde weerstand, en meer stabiliteit van prestaties)



Bij de frequenties van rf en van de Microgolf, is de diëlektrische constante van PTFE-materialen zo laag zoals 3,5 of hieronder, wat sterk signaal tijdens transmissie over PCB, het maken van tot hen ideaal voor het overwinnen van de hoge snelheidsbeperking van Fr-4 houdt.



PCB-Vermogen (PTFE)

PCB-Materiaal: Vezel - glas met een laag bedekte PTFE
Code: F4BM-1/2(familiereeks)
Diëlektrische constante: 2.2, 2.55, 2.65,
  3.0 en 3.5
Laagtelling: 1 laag, 2 Lagen en multi-layer
Kopergewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
PCB-dikte: 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB-grootte: ≤400mm X 500mm
Soldeerselmasker: Groene, Zwarte, Blauwe, Gele, Rode enz.
De oppervlakte eindigt: Naakte koper, HASL, ENIG, Zilver, OSP, enz.



De Hoge die Frequentiepcb van PTFE op 1.6mm DK2.65 F4B met Onderdompelingsgoud wordt voortgebouwd voor Koppelingen 1



Gegevensblad van F4B (PTFE)

Naam Beproevingsomstandigheid Eenheid Waarde
Dichtheid Normale staat g/ cm3 2.1~2,35
Vochtigheidsabsorptie Onderdompeling in het gedistilleerde water van 20±2℃ 24 uren % ≤0.02
Werkende Temperatuur High-low temperatuurkamer -50℃~+260℃
Warmtegeleidingsvermogen   W/m/k 0,8
(Typische) CTE 0~100℃ (εr: 2.1~2.3) ppm/℃ 25(x)
34(y)
252(z)
(Typische) CTE 0~100℃ (εr: 2.3~2.9) ppm/℃ 14(x)
21(y)
173(z)
(Typische) CTE 0~100℃ (εr: 2.9~3.5) ppm/℃ 12(x)
15(y)
95(z)
Inkrimpingsfactor 2 uren in kokend water % 0,0002
Oppervlakteweerstandsvermogen 500V gelijkstroom Normale staat M·Ω ≥1×104
Constante vochtigheid en temperatuur ≥1×103
Volumeweerstandsvermogen Normale staat MΩ.cm ≥1×106
Constante vochtigheid en temperatuur ≥1×105
Pin Resistance 500V gelijkstroom Normale staat ≥1×105
Constante vochtigheid en temperatuur ≥1×103
Oppervlakte diëlektrische sterkte Normale staat d=1mm (Kv/mm) ≥1.2
Constante vochtigheid en temperatuur ≥1.1
Diëlektrische Constante 10GHZ εr 2.20, 2.55, 2.65, 3.0, 3.5 (±2%)
Dissipatiefactor 10GHZ tgδ 2.2 ≤7×10-4
2.55~2,65 ≤1×10-3
3.0~3,5 ≤1.5×10-3



De Hoge die Frequentiepcb van PTFE op 1.6mm DK2.65 F4B met Onderdompelingsgoud wordt voortgebouwd voor Koppelingen 2
