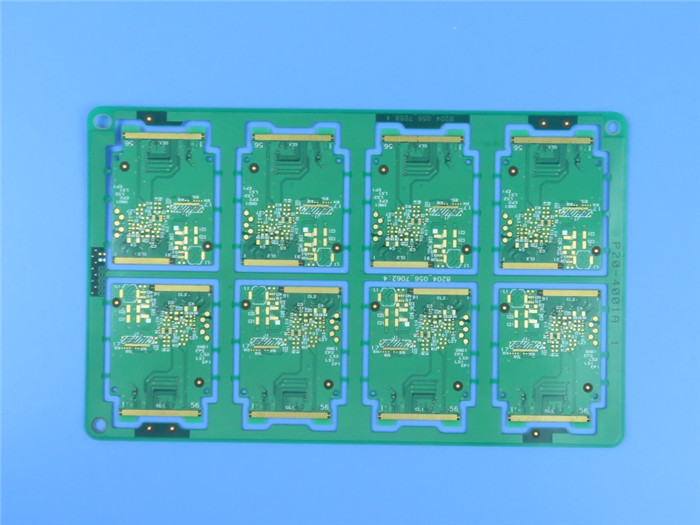

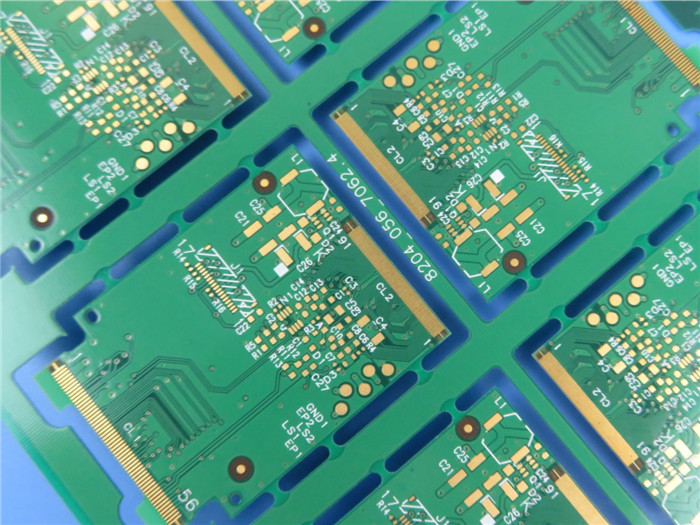

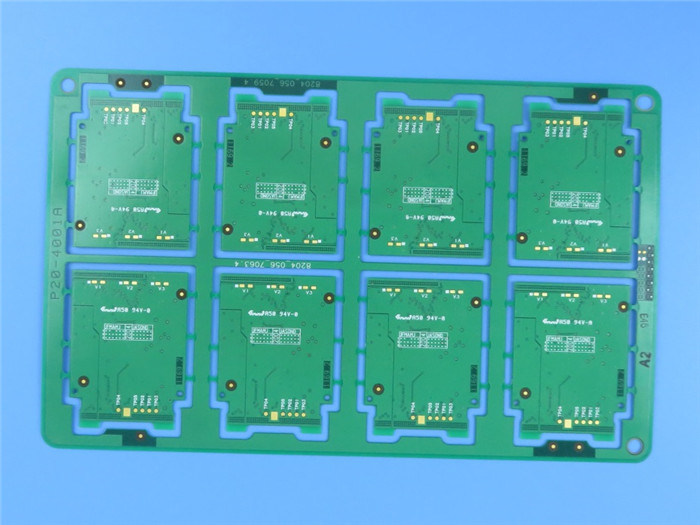

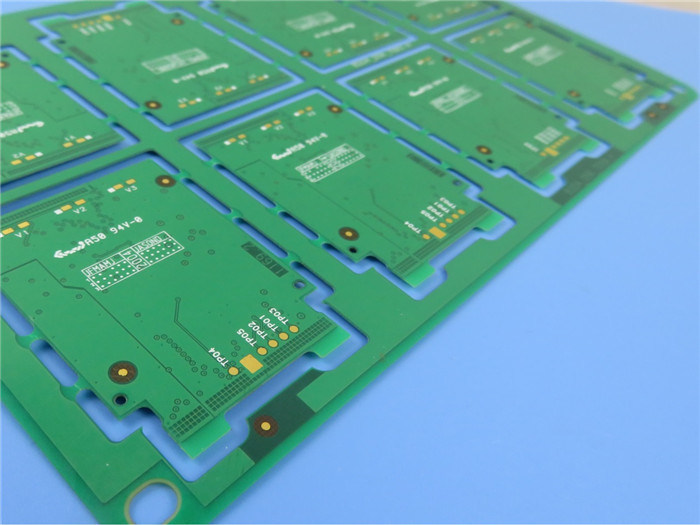

Gedrukte Kringsraad met beperkte verliezen (PCB) op Substraat Turkije-883 en van Turkije-883P Prepreg Multi-layer Turkije-883 PCB
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene Beschrijving
ThunderClad 2 (Turkije-883) is een categoriemateriaal zeer met beperkte verliezen die op een hoge prestatieshars wordt gebaseerd. Dit materiaal wordt versterkt met regelmatig geweven e-Glas en met het zeer lage diëlektrische constante en dissipatiesysteem van de factorenhars voor hoge snelheid met beperkte verliezen, radiofrequentie en draadloze toepassingen ontworpen. ThunderClad 2 materiaal is geschikt voor milieubescherming loodvrij proces en ook compatibel systeem met Fr-4 processen. ThunderClad 2 laminaten stelt uitstekende vochtbestendigheid, betere CTE, superieure chemische weerstand, ook thermische stabiliteit en CAF-weerstand tentoon.
Toepassingen
Radiofrequentie
Backplane, Hoge prestaties gegevensverwerking
Linecards, Opslag
Servers, Telecommunicatie, basisstation, Bureaurouters
Prestaties en Verwerkingsvoordelen
Uitstekende elektrische eigenschappen
Diëlektrische constante minder dan 4,0
Dissipatiefactor minder dan 0,005
Stabiele en vlakke Dk/Df-prestaties over frequentie en temperatuur
Compatibel systeem met gewijzigd Fr-4 processen
Uitstekende vochtbestendigheid en het Loodvrije compatibele systeem van het terugvloeiingsproces
Betere z-as thermische uitbreiding
Vermogen anti-CAF
Uitstekende door-gat en het solderen betrouwbaarheid
Vrij halogeen
Onze PCB-Mogelijkheden (Turkije-883)
| PCB-Materiaal: |
Hars op hoge temperatuur |
| Benoeming: |
Turkije-883 |
| Diëlektrische constante: |
3.60 bij 1GHz |
| Laagtelling: |
Dubbele Laag, Multilayer, Hybride PCB |
| Kopergewicht: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
| PCB-dikte: |
0.5mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm |
| PCB-grootte: |
≤400mm X 500mm |
| Soldeerselmasker: |
Groen, Zwart, Matt Black, Blauw, Matt Blue, Gele, Rode enz. |
| De oppervlakte eindigt: |
Naakt koper, HASL, ENIG, OSP, Onderdompelingstin, Onderdompeling Zilveren etc…. |
| Technologie: |
HDI, via in stootkussen, Impedantiecontrole, Blind Begraven via/via, Randplateren, BGA, Countsunk-Gaten enz. |
Typische Eigenschappen van Turkije-883
| |
Typische Waarden |
Beproevingsomstandigheid |
SPECIFICATIE |
| Thermisch |
|
|
|
| Tg (DMA) |
220 °C |
|
|
| Tg (TMA) |
170 °C |
E-2/105+des |
N/A |
| Td (TGA) |
420 °C |
|
|
| CTE-z-as α1 |
35 ppm/°C |
Pre-Tg |
< 60="" ppm="">
|
| CTE-z-as α2 |
240 ppm/°C |
Post-Tg |
< 300="" ppm="">
|
| CTE-z-as |
2.50% |
50 aan 260°C |
< 3="">
|
| Thermische Spanning, Soldeerselvlotter, 288°C |
> 60 seconden |
A |
> 10 seconden |
| T-260 |
> 60 min |
|
> 30 min |
| T-288 |
> 60 min |
E-2/105+des |
> 15 min |
| T-300 |
> 60 min |
|
|
| Brandbaarheid |
94V-0 |
E-24/125+des |
94V-0 |
| Elektro |
|
|
|
| Diëlektrische constante (RC63%) |
|
|
|
| 1GHz (SPC-methode) |
3.60 |
|
|
| 5GHz (SPC-methode) |
3.58 |
C-24/23/50 |
N/A |
| 10GHz (SPC-methode) |
3.57 |
|
|
| Verliesraaklijn (RC63%) |
|
|
|
| 1GHz (SPC-methode) |
0,0030 |
|
|
| 5GHz (SPC-methode) |
0,0037 |
C-24/23/50 |
N/A |
| 10GHz (SPC-methode) |
0,0046 |
|
|
| Volumeweerstandsvermogen |
> 1010 MΩ•cm |
C-96/35/90 |
> 106 MΩ•cm |
| Oppervlakteweerstandsvermogen |
> 108 MΩ |
C-96/35/90 |
> 104 MΩ |
| Elektrische Sterkte |
> 40 KV/mm |
- |
> 30 KV/mm |
| Diëlektrisch Analysevoltage |
> 50 KV |
- |
> 40 KV |
| Mechanisch |
|
|
|
| De Modulus van jongelui |
|
|
|
| Afwijkingsrichting |
28 GPa |
A |
N/A |
| Vul Richting |
26 GPa |
|
|
| Flexural Sterkte |
|
|
|
| In de lengte |
> 60.000 psi |
A |
> 60.000 psi |
| Kruiselings |
> 50.000 psi |
A |
> 50.000 psi |
| Schilsterkte, 1,0 oz. Cu-folie |
4~6 lb/in |
A |
> 4 lb/in |
| Waterabsorptie |
0,08% |
E-1/105+des+D-24/23 |
< 0="">
|
