Plaats van herkomst: | China |
Merknaam: | Bicheng Technologies Limited |
Certificering: | UL |
Modelnummer: | OIC-480-V6.09 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | USD 9.99-99.99 |
Verpakking Details: | Vacuüm |
Levertijd: | 10 werkdagen |
Betalingscondities: | T/T, Paypal |
Levering vermogen: | 45000 Stukken per Maand |
Raadsmateriaal: | Fr-4 | Raadsdikte: | 2.0mm |
---|---|---|---|
De dikte van oppervlaktecu: | 35 µm (1 oz) | De oppervlakte eindigt: | Onderdompelingsgoud |
Coverlaykleur: | Groen | Kleur van Silkscreen: | Wit |
Functie: | 100% pas elektrotest |

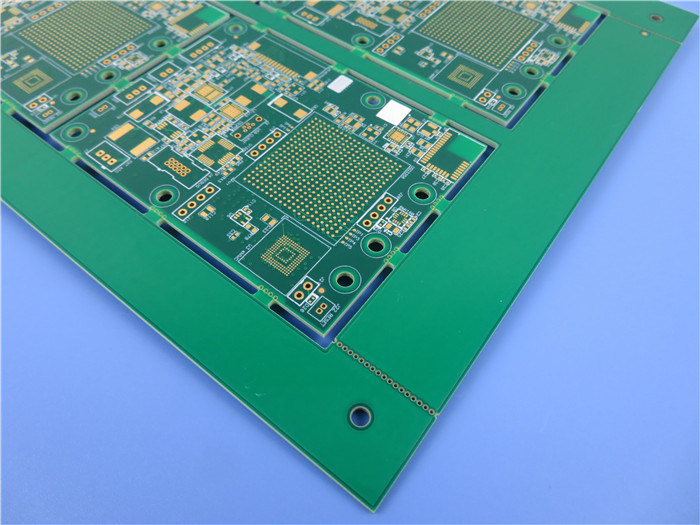

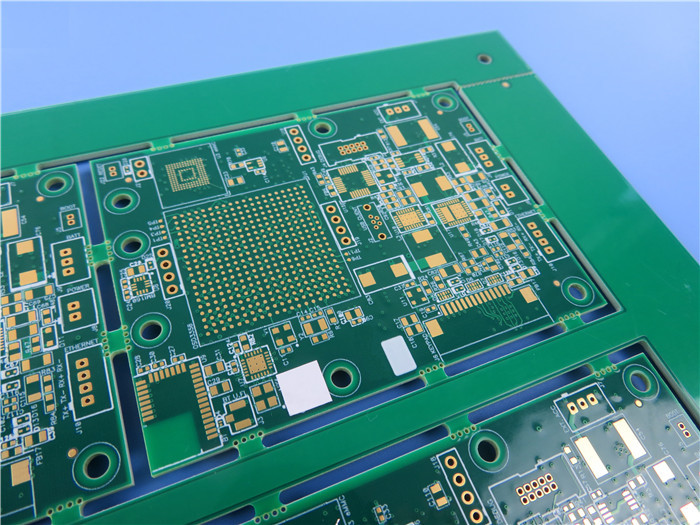

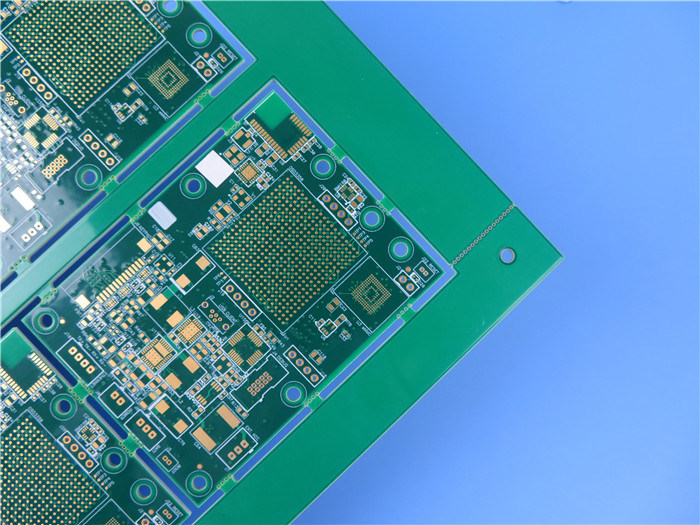

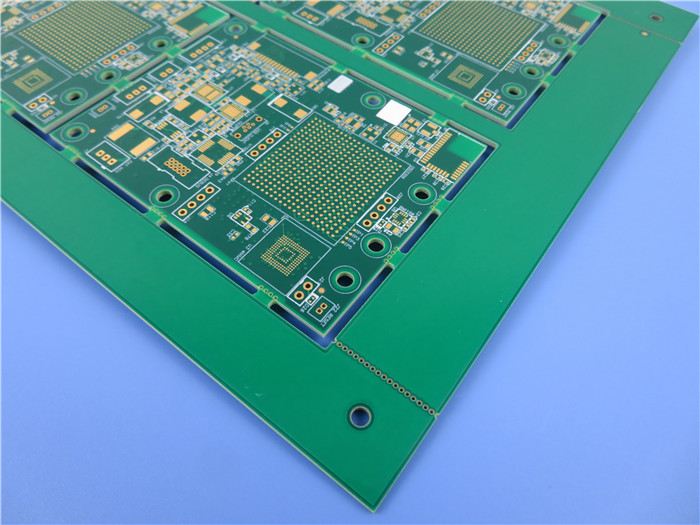

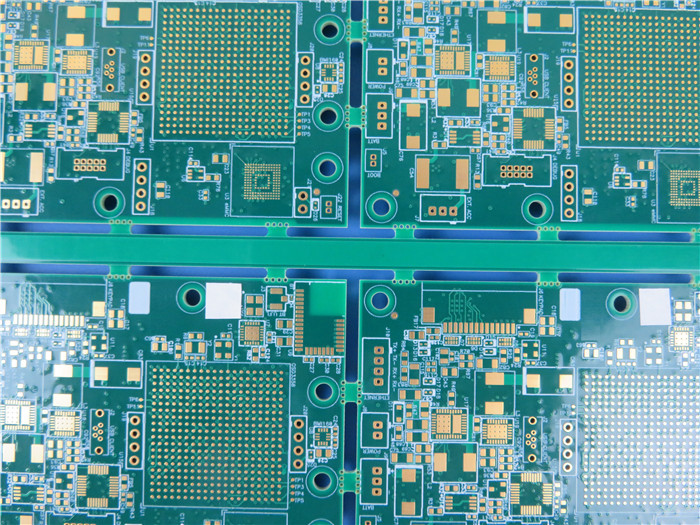

Hoog - die de dichtheid verbindt de Kringsraad onderling van PCB (van HDI) op 14-laag Fr-4 Tg170 ℃ met Onderdompelingsgoud wordt voortgebouwd
1.1 algemene beschrijving
Dit is een type van raad van de 14 laag de HDI gedrukte die kring op Fr-4 Tg170-substraat voor de toepassing van codec materiaal wordt voortgebouwd. Het is 2,0 mm dik met wit silkscreen op groen soldeerselmasker en onderdompelingsgoud op stootkussens. PCBs bevat 2+N+2-hoogte - de lagen van de dichtheidsinterconnectie, microvias op verschillende lagen worden gestapeld. De grondstof is van ITEQ leverend in 1 op raad per paneel. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 20 panelen ingepakt voor verzending.
1.2 onze Voordelen
1. ISO9001, ISO14001, IATF16949, Verklaarde UL;
2. Prototype aan het Vermogen van de volumeproductie;
3. 16000㎡ workshop;
4. 30000㎡ outputvermogen per maand;
5. 8000 types van PCB's per maand;
6. IPC Klassen 2/IPC Klasse 3;
7. In aanmerking komend productentarief van eerste productie: >95%
1.3 toepassingen van HDI PCBs
Automobiel, GPS-Drijvers
5G WiFi, Ingebedde Systemengrondbeginselen
Smartphones en tabletten
Wearable technologie en Gezondheidszorg
Toegangsbeheeroplossingen en Ruimte
1.4 parameter en gegevensblad
Aantal Lagen | 14-laag |
Raadstype | Multilayer PCB |

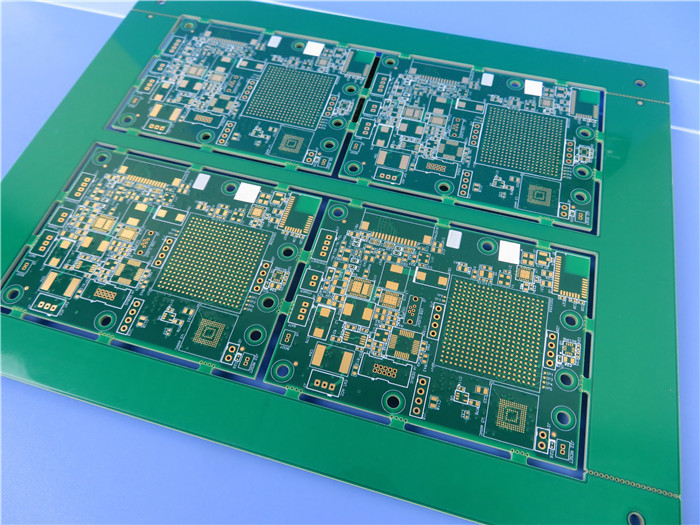

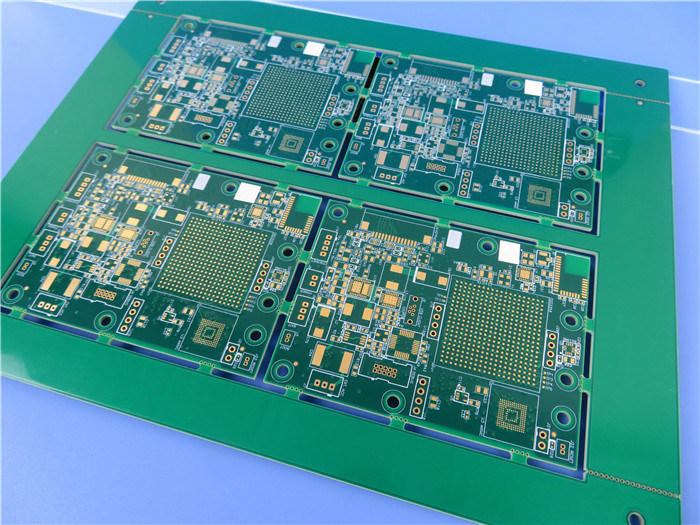

Raadsgrootte | 220mm x 170mm=4PCS |
Raadsdikte | 2,0 mm +/0,16 |
Raadsmateriaal | Fr-4 |
Raads Materiële Leverancier | ITEQ |
Tgwaarde van Raadsmateriaal | 170℃ |
PTH-de dikte van Cu | ≥20 um |
Binneniayer-Cu thicknes | um 18 (0.5oz) |
De dikte van oppervlaktecu | um 35 (1oz) |
Het Type van soldeerselmasker en ModelNo. | LPSM, PSR-2000GT600D |
De Leverancier van het soldeerselmasker | TAIYO |
De Kleur van het soldeerselmasker | Groen |
Aantal Soldeerselmaskers | 2 |
Dikte van Soldeerselmasker | um 14 |
Type van Silkscreen-Inkt | IJR-4000 MW300 |
Leverancier van Silkscreen | TAIYO |
Kleur van Silkscreen | Wit |
Aantal van Silkscreen | 1 |
Mininumspoor (mil) | 5,8 mil |
Minimumgap (mil) | 6,2 mil |
De oppervlakte eindigt | Onderdompelingsgoud |
Vereiste RoHS | Ja |
Warpage | 0,25% |
Thermische Schoktest | Pas, 288±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien. |
Solderablitytest | Pas, 255±5℃ die, 5 seconden Gebied nat maken Minste 95% |
Functie | 100% pas elektrotest |
Vakmanschap | Naleving van ipc-a-600H & ipc-6012C Klasse 2 |
1.5 verschillende Soorten HDI PCBs
Om de hoogte te vereenvoudigen - de dichtheid verbindt PCB onderling, bepalen wij 3 soorten HDI PCBs zoals hieronder:
1+N+1, PCBs bevat 1 keer laser boor en het drukken in de HDI-raad.
I+N+I (I≥2), bevat PCBs 2 keer laser boor en het drukken of meer die boor van de tijdenlaser en het drukken, met inbegrip van microvias op verschillende lagen wordt gewankeld of wordt gestapeld.
Om het even welke laag HDI, blinde vias en begraven vias kunnen vrij op verschillende lagen worden gezet aangezien de ontwerper wil.
