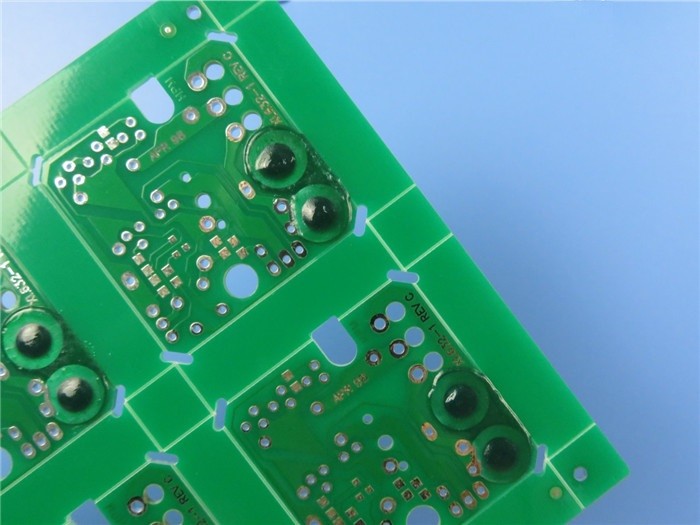

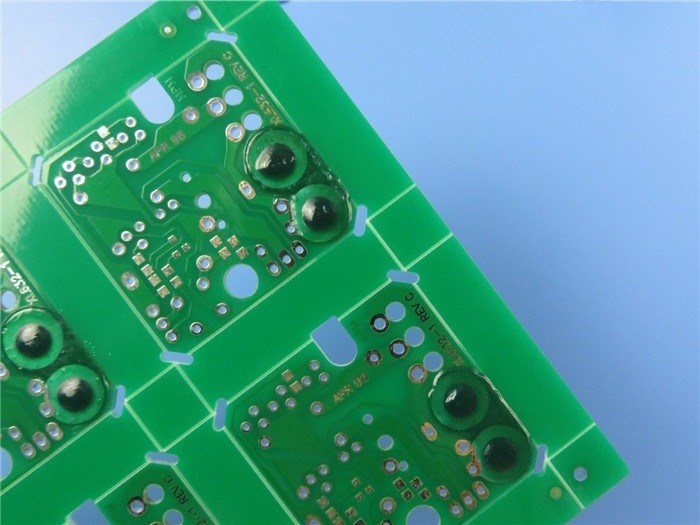

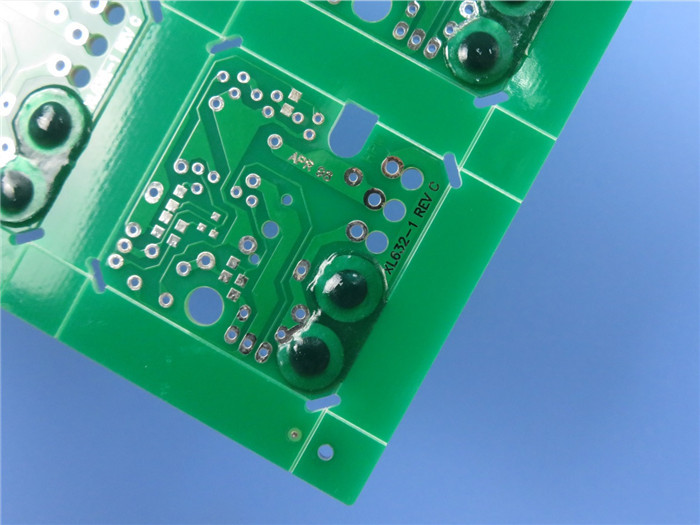

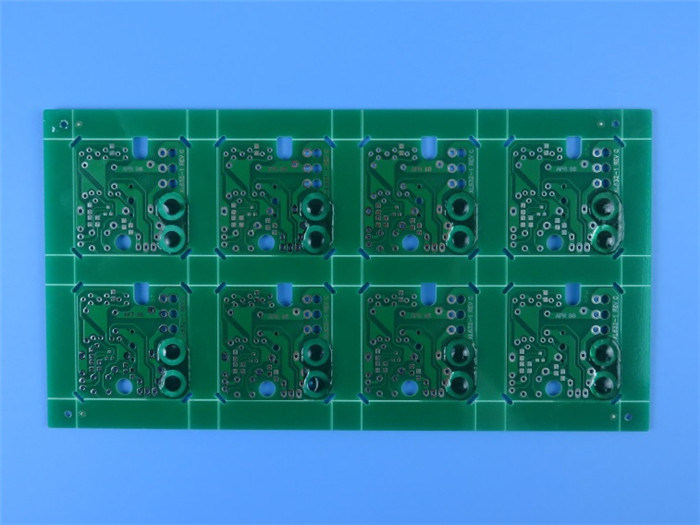

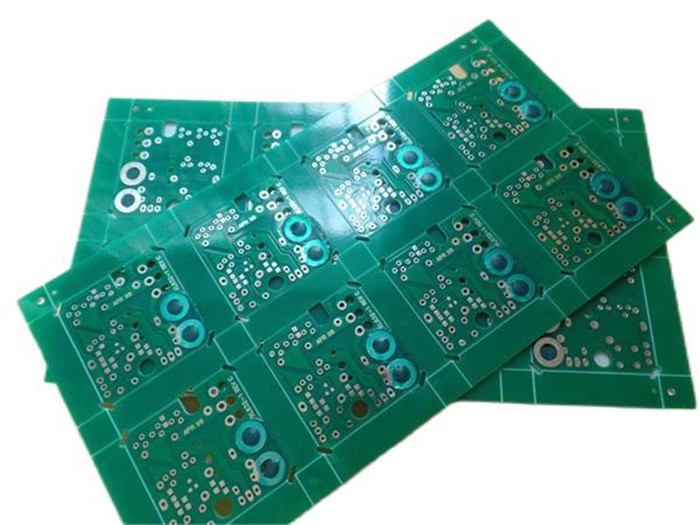

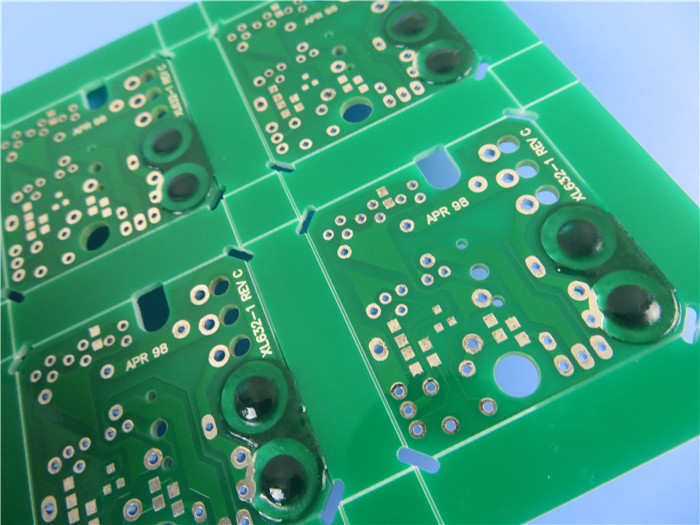

PCB met Peelable maskeren Tweezijdige die Kringsraad op Tg170 Fr-4 het Met een laag bedekken HASL wordt voortgebouwd.
(De Gedrukte kringenraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
1.1 algemene beschrijving
Dit is een type van 2 die lagen PCB-raads op Fr-4 Tg170-substraat voor de toepassing van 8 Havenschakelaar wordt voortgebouwd. Het is 1,6 mm dik met wit silkscreen op groene soldeerselmasker en HASL (vrij Pb) op stootkussens. De grote stootkussens op hoogste laag worden beschermd door Peelable maskers. De grondstof is van ITEQ leverend 8 omhooggaande raad per paneel. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 25 panelen ingepakt voor verzending.
1.2 eigenschappen en voordelen
Industrieel standaardteeltmateriaal met hoge Tg (175℃ door DSC) en uitstekende thermische betrouwbaarheid.
Het uitstekende nat maken tijdens component het solderen en het kan kopercorrosie vermijden.
Elektrotest en hoogspanningstest
De krachtige PCB-mogelijkheden steunen uw reaearch en ontwikkeling, verkoop en marketing.
Snelle Levertijd: 3-5 dagen
Het tarief van de klantenklacht: <1>
1.3 PCB-Specificaties
| Aantal Lagen |
2 |
| Raadstype |
Tweezijdige PCB |
| Raadsgrootte |
146 x 96mm=8UP |
| Raadsdikte |
1,6 mm +/0,16 |
| Raadsmateriaal |
Fr-4 |
| Raads Materiële Leverancier |
ITEQ |
| Tgwaarde van Raadsmateriaal |
170℃ |
| |
| PTH-de dikte van Cu |
≥20 um |
| Binneniayer-Cu thicknes |
N/A |
| De dikte van oppervlaktecu |
um 35 (1oz) |
| |
| Het Type van soldeerselmasker en ModelNo. |
LPSM, psr-2000GT600D, Peelable-Masker |
| De Leverancier van het soldeerselmasker |
TAIYO |
| De Kleur van het soldeerselmasker |
Groen |
| Aantal Soldeerselmaskers |
2 |
| Dikte van Soldeerselmasker |
um 14 |
| |
| Type van Silkscreen-Inkt |
IJR-4000 MW300 |
| Leverancier van Silkscreen |
TAIYO |
| Kleur van Silkscreen |
Wit |
| Aantal van Silkscreen |
1 |
| |
| Mininumspoor (mil) |
11,5 mil |
| Minimumgap (mil) |
6 mil |
| |
| De oppervlakte eindigt |
Hete lucht solderend niveau (HASL) |
| Vereiste RoHS |
Ja |
| Warpage |
0,19% |
| |
| Thermische Schoktest |
Pas, 288±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien. |
| Solderablitytest |
Pas, 255±5℃ die, 5 seconden Gebied nat maken Minste 95% |
| Functie |
100% pas elektrotest |
| Vakmanschap |
Naleving van ipc-a-600H & ipc-6012C Klasse 2 |
| Boorlijst (mm) |
T1: 0,600 |
| T2: 0,700 |
| T3: 0,800 |
| T4: 1,000 |
| T5: 1,100 |
| T6: 1,200 |
| T7: 1,240 |
| T8: 1,300 |
| T9: 1,350 |
| T10: 1,400 |
1.4 toepassingen
WiFi-Router
Drijver GPS
Batterijkabel Lichten
Elektronikacomponenten
Auto het Volgen
Scadasystemen
GPS-Zender
AC aan gelijkstroom-Gelijkrichter
AC aan gelijkstroom-Convertors
Testmateriaal
1.5 productieproces van Multi-layer PTH-PCB (Peelable-Masker)
(1). Het materiële Scheren
(2). Binnenlaag Droge Film
(3). Binnenlaag Ets
(4). AOI 1
(5). Zwarte Oxydatie
(6). Malend Overzichtskader
(7). Uit Laagboring
(8). PTH
(9). Uit Laag Droge Film
(10). Koper-tin Galvanisering
(11). Schil en Ets
(12). AOI 2
(13). Soldeerselmasker
(14). Silkscreendruk
(15). Oppervlakte het Eindigen
(16). Het elektro Testen
(17). Profiel het De contouren aangeven van
(18). Peelablemasker
(19). FQC
(20). Verpakking
(21). Levering
