Plaats van herkomst: | China |
Merknaam: | BICHENG |
Certificering: | UL |
Modelnummer: | OIC-126131-V2 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | Negotiable |
Verpakking Details: | 12kg per karton, 31*27*20cm |
Levertijd: | 12 werkdagen |
Betalingscondities: | T / T, Paypal |
Levering vermogen: | 50000 stukken per maand |
basismateriaal: | Aluminiumkern | Aluminiumtype: | 5052 |
---|---|---|---|
warmtegeleidingsvermogen: | 3W /MK | Kopergewicht: | 1oz |
Oppervlakteafwerking: | Loodvrije HASL | Soldeerselmasker: | Wit |
PCB-dikte: | 1.4mm | ||
Hoog licht: | raad van de metaal de kern gedrukte kring,Aluminium Circuit Board |

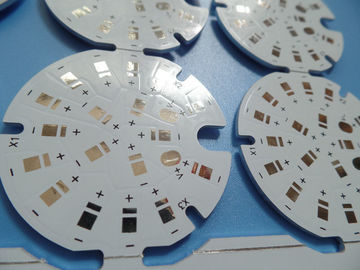

De Vervaardigingsdienst 1.4Mm van PCB van HASL de Loodvrije Metaal Gesteunde Aluminium 5052
PCB-eigenschappen
PCB-GROOTTE | 150 x 120mm=6PCS |
RAADStype | |
Aantal Lagen | Kies opgeruimde PCB, PCB van de Metaalkern uit |
De oppervlakte zet Componenten op | JA |
Door Gatencomponenten | Nr |
LAAGopeenstapeling | koper - 35um (1oz) |
3W/MK diëlektrisch materiaal, 75um | |
Aluminium 5052, 1.2mm | |
TECHNOLOGIE | |
Minimumspoor en Ruimte: | 15mil/12mil |
Minimum/Maximumgaten: | 0.8/2.0mm |
Aantal Verschillende Gaten: | 3 |
Aantal Boorgaten: | 12 |
Thermische weerstand (°C/W) | ≤0.45 |
Analysevoltage (VDC) | 4000 |
Impedantiecontrole | nr |
RAADSmateriaal | |
Warmtegeleidingsvermogen | 3W/MK diëlektrisch materiaal, Polytronics |
Definitieve externe folie: | 1oz |
Definitieve interne folie: | 0oz |
Definitieve hoogte van PCB: | 1.4mm ±10% |
PLATEREN EN DEKLAAG | |
De oppervlakte eindigt | Loodvrije HASL, Sn>=2.54µm |
Het soldeerselmasker is van toepassing: | Bedekken. 12µm Minimum. |
De Kleur van het soldeerselmasker: | Wit, PSR400 WT02 |
Het Type van soldeerselmasker: | LPSM |
CONTOUR/CUTTING | Het verpletteren |
Het MERKEN | |
Kant van Componentenlegende | Bovenkant |
Kleur van Componentenlegende | Zwart |
Fabrikantennaam of Embleem: | vanaf vereiste |
VIA | nr via |
FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
AFMETINGStolerantie | |
Overzichtsdimensie: | 0,0059“ (0.15mm) |
Raadsplateren: | 0,0030“ (0.076mm) |
Boortolerantie: | 0,002“ (0.05mm) |
TEST | 100% elektrotest vroegere verzending |
TOEPASSING: | LEIDENE lichten |
TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
DE DIENSTgebied | Wereldwijd, globaal. |
Voordelen
a) PCB van de metaalkern. De efficiënte hittedissipatie vermindert de werkende temperatuur van de module, die de levensduur verlengen. De de machtsdichtheid en betrouwbaarheid zijn beter.
b) Verminder de afhankelijkheid van heatsinks en andere hardware (met inbegrip van thermische interfacematerialen), vermindert het volume van het product, drukt de kosten van hardware en assemblage.
c) ISO verklaarde PCB-productiefabriek.
d) Het ontmoeten van uw gedrukte kringsraad vergt van PCB prototyping aan de productie van het massavolume.
Meer Toepassingen in Elektronika
USB-Voeding
Gelijkstroom-Macht
Gelijkstroom-Adapter
Machtslevering
Programmeerbare Logicacontrolemechanismen
VHF-Radio
Wifiversterker
Fasedraaier
Signaalbewerker
Microcontroller
Ontwerp voor Vervaardiging (5)
Periodiek nr. | Procedure | Punt | Productievermogen | ||
Groot volume (S<100 m=""> | Middenvolume (S<10 m=""> | Prototype (S<1m> | |||
84 | Speciale tolerantie | Raadsdikte van het vliegen sondetest | 0.64.0mm | ||
85 | Comité grootte van het vliegen sondetest | Size≤900X600mm, kan de Kleine grootte door productieprocedure worden gecompenseerd | |||
86 | Comité grootte van inrichtingstestmethode | Size≤460X380mm, kan de Kleine grootte door productieprocedure worden gecompenseerd | |||
87 | Raadsdikte van inrichtingstestmethode | 0.46.0mm | |||
88 | Tolerantie van pers-geschikt gat | ±2mil | |||
89 | Tolerantie van NPTH | ±2mil | |||
90 | Tolerantie van PCB-dikte | 1.0mm≥PCB dikte, Tolerantie ±0.1mm; 1.0mm≤PCB dikte, Tolerantie ±10% | |||
91 | Tolerantie van diepte van verzonken gat | ±0.2mm | |||
92 | Dieptetolerantie van blinde groef | ±0.2mm | |||
93 | Maximumverzendingsgrootte | Size≤1200X600mm (Dubbele kant, geen vereiste test) | |||
94 | Multilayer Size≤1000X600mm (, geen vereiste test) | ||||
95 | Minimumverzendingsgrootte | 10X10mm | |||
96 | PCB-dikte van HASL | 0.83.0mm (het Gat min 0.5mm zou gebruiks via-stop of masker-tent moeten zijn) | |||
97 | HASL-de Grootte van PCB | Size≤600X460mm | |||
98 | PCB-dikte | 0.157.0mm | |||
99 | Diepte van V-groef | 0.83.2mm | |||
100 | Afstand van niet doorlopende v-groef | ≥7mm | |||
101 | Max. boordiameter | Size≤6.5mm (Counterbore of de router zal voor gaten meer dan 6.5mm, Min.tolerance ±0.1mm worden gebruikt) | |||
102 | Max. countersink diameter | Size≤6.5mm kan Countersink gebruikte counterbore boor of router) zijn | |||
103 | Afstand van Schuine rand | Size≥11mm | Size≥5mm | Size≥5mm | |
104 | Dikte van peelable masker | 0.21.5mm ±0.15mm |
FAQ
Verkoopt u prototypepcb?
Ja. Wij bieden PCB-prototypen tot 32 lagen, inclusief van Fr-4 PCB, hoge frequentiepcb, MCPCB en flexibele PCB aan.
