Korte Inleiding
Enkel zoals zijn naam impliceert, is de hoge frequentie dat de frequentie, over het algemeen verwijst naar de frequentie van >=300 Mhz vrij hoog is (d.w.z. wordt de golflengte =1 <>GHz genoemd microgolf.
Typische frequenties voor draadloze toepassingen:
* Huidige mobiel: 0.9GHz - 2GHz
* 3G-systemen: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz en 40GHz
* Automobiel: 77GHz
Markt: RFID, Draadloze communicaties, basisstation en antenne, versterker, militaire producten, de elektronika van de consument.
De hoge frequentie drukte kringsraad of microgolfpcb verwijst naar de gedrukte die kringsraad op het koper beklede plaat de van het hoge frequentie (microgolf) wordt gemaakt substraat. De gemeenschappelijke types zijn: Tweezijdige raad, multilayer raad en gemengde structuur.
De gemengde structuur omvat hoge prestaties speciaal substraat, pp-blad + gewone prestatiesraad en de gemengde dringende raad van pp blad; hoge frequentiesubstraat + gewoon FR4-substraat; hoge frequentiesubstraat + metaalbasis enz.

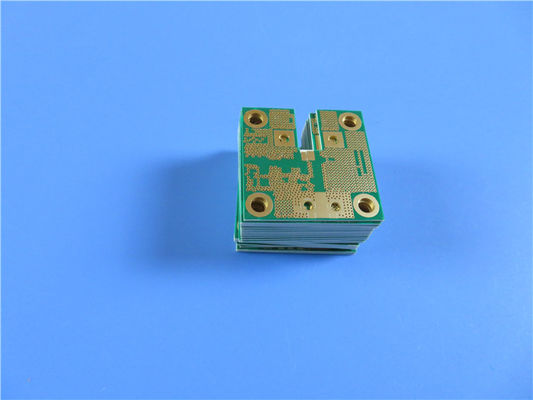

PCB-Geval: Hoge Frequentiepcb op 30 mil RO4350B met Dubbele Lagen
(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van tweezijdige die PCB op hoge frequentiesubstraat wordt voortgebouwd met Tg 288°C voor de toepassing van de Spanningsverhoger van het Telefoonsignaal. Het is 0,8 mm dik, silkscreen het wit over groen soldeerselmasker. Allen via zijn open aan lucht. De stootkussens worden geplateerd door onderdompelingsgoud. De grondstof wordt gebruikt van Rogers RO4350B, volledige raad die 1 PCB omhoog leveren. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 25 panelen ingepakt voor verzending.
Eigenschappen en voordelen
Stabiele elektroeigenschappen verusfrequentie;
Lage thermische coëfficiënt van diëlektrische constante;
Lage z-As uitbreiding;
Lage in-vlakke uitbreidingscoëfficiënt;
Uitstekende dimensionale stabiliteit;
Uitvoerig materiaalbeheer en onderhoud en procesbeheersing;
Strikte WIP-inspectie en controle evenals het werk instructie;
Op tijd de dienst;
Meer dan 15 jaar van ervaring;
Toepassing
TV-antenne, antennecombine, evenwichtige versterker, multi-coupler
Parameter en gegevensblad
| PCB-GROOTTE |
54 x 55mm=1PCS |
| RAADStype |
Tweezijdige PCB |
| Aantal Lagen |
2 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
JA |
| LAAGopeenstapeling |
koper - 35um (1 oz) de HOOGSTE laag van +plate |
| RO4350B 0.762mm |
| koper - 35um (1oz) + plaatbot Laag |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
4,8 mil/4,5 mil |
| Minimum/Maximumgaten: |
0,3 mm/4,6 mm |
| Aantal Verschillende Gaten: |
5 |
| Aantal Boorgaten: |
87 |
| Aantal Gemalen Groeven: |
0 |
| Aantal Interne Knipsels: |
1 |
| Impedantiecontrole: |
nr |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
RO4350B Tg280℃, ER<3>
|
| Definitieve externe folie: |
1,5 oz |
| Definitieve interne folie: |
N/A |
| Definitieve hoogte van PCB: |
0,8 mm ±10% |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelingsgoud |
| Het soldeerselmasker is van toepassing: |
TE BEDEKKEN, 12micron-Minimum |
| Maskerkleur te solderen: |
Groen te maken, psr-2000GT600D, Geleverde Taiyo. |
| Maskertype te solderen: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren |
| Het MERKEN |
|
| Kant van Componentenlegende |
BOVENKANT |
| Kleur van Componentenlegende |
Wit, ijr-4000 MW300, Taiyo-merk |
| Fabrikantennaam of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA |
Geplateerd door gat (PTH), minimumgrootte 0.3mm. Aan het licht gebracht soldeerselmasker |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
Kwaliteitsbeleid
Bicheng heeft reeks beheersprocedures en benaderingen ontwikkeld om te verzekeren dat PCBs overeenkomstig de eisen van de klanten is, inclusief van selectie van de verkopers, de inspectie van onderhanden werk(wip), uitgaande leveringsinspectie en klantenservice enz.
Evaluatie en Controle van Leveranciers
De leveranciers moeten door Bicheng worden geëvalueerd. Bovendien zal Bicheng zal leveranciers elk jaar om schatten en rangschikken te waarborgen de geleverde materialen aan de vereisten van Bicheng voldoen. Voorts ontwikkelt Bicheng onophoudelijk leveranciers en controleert hen om hun kwaliteit en milieubeheer te verbeteren baserend op de systemen van ISO9001 & ISO14001.
Contractevaluatie
Bicheng zal de eisen van de klant herzien en verifiëren om ervoor te zorgen dat wij het vermogen hebben om aan de eisen van klanten met inbegrip van specificaties, levering en andere eisen te voldoen voorafgaand aan het goedkeuren van een orde.
Het maken, controle en controle van productiegegevens.
Wanneer de de het ontwerpgegevens en specificaties van klanten aan onze marktafdeling worden verstrekt, moet Bicheng alle vereisten verifiëren. Dan, zet de ontwerpgegevens in productiegegevens door om CAM. Tot slot wordt een productieinstructie (MI) geproduceerd volgens het echte productieproces en de technologieën voor verwerkende afdeling als basis voor daadwerkelijke vervaardiging. MI moet door onafhankelijke ingenieurs en QA ingenieurs vóór kwestie worden herzien.
Inkomende Materiële Kwaliteitscontrole
Alle materialen moeten worden geïnspecteerd alvorens op te slaan. Wij bepaalden een reeks van strikte inspectieprocedure en instructie om de inkomende materialen te controleren. Voorts waarborgen de diverse nauwkeurige het inspecteren instrumenten en apparaten het vermogen om het materiële goed of niet te beoordelen. Wij geven eerst materiaal met - in/eerst - uit eerste uit principe uit, en verspreiden „alarm“ want het materiaal dat de houdbaarheid zal bereiken om de materialen te verzekeren vóór vervaldag wordt uitgeput.
Controle van Productieproces
De juiste productieinstructie (MI), het uitvoerige materiaalbeheer en het onderhoud en de procesbeheersing, de strikte WIP-inspectie en de controle evenals het werk de instructie, die allemaal maken het gehele vervaardigingsproces gecontroleerd totaal.
Definitieve Controle en Inspectie
Al PCBs moet door de open en korte test zijn gegaan evenals ging de visuele inspectie na de gespecificeerde fysieke tests over. Wij bezitten divers geavanceerd testmateriaal met inbegrip van aangepast, machines van de sonde de vliegende test om te waarborgen dat elke PCB geteste 100% is.
De Controle van de productlevering
Wij opstelling een specifieke FQA-afdeling om de PCB-producten volgens de de specificaties en eisen van de klant door bemonstering te inspecteren. Gekwalificeerde PCBs gaat worden ingepakt.
FQA moet ook een 100%-controle van de pakhuis verpakking en het verschepen producten, met inbegrip van productaantal, klantenaantal, producthoeveelheid, verzendadres etc. voorafgaand aan verzending uitvoeren.
Klantenservice
Wij plaatsen - omhoog behandelt een professioneel klantenserviceteam proactively om met klanten te communiceren en geschikt de terugkoppeling van de klanten. Wij concentreren ons hoogst op de behoeften van klanten en om de eisen te begrijpen van klanten, geschikt om het beleid van klantenservice en PCB-productvereisten aan te passen.
