Plaats van herkomst: | China |
Merknaam: | Bicheng Technologies Limited |
Certificering: | UL |
Modelnummer: | OIC-181-V1.09 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | USD 9.99-99.99 |
Verpakking Details: | Vacuüm |
Levertijd: | 10 werkdagen |
Betalingscondities: | T/T, Western Union |
Levering vermogen: | 45000 Stukken per Maand |
Aantal lagen: | 2 | Glas Epoxy: | RF-10 |
---|---|---|---|
Laatste folie: | 1 ons | Definitieve hoogte van PCB: | 0,3mm ±10% |
Oppervlakteafwerking: | Onderdompeling goud | Kleur soldeermasker: | Groente |
Kleur van componentlegenda: | Wit | Testen: | 100% elektrische test vóór verzending |

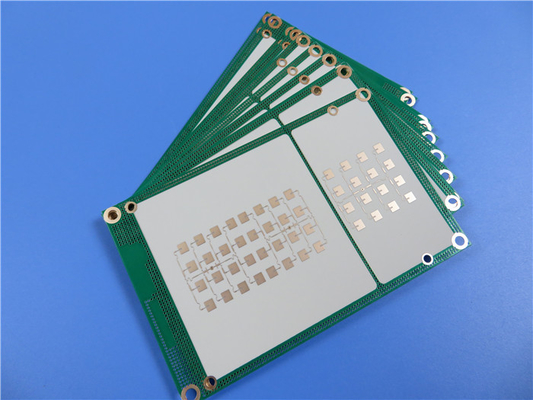

RF-10PrintplaatHigh DK RF-printplaat met laag verlies10mil 20mil 60mil Taconic RF-10 hoogfrequente printplaat
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Algemene beschrijving
De RF-10-laminaten van Taconic zijn composieten van keramisch gevuld PTFE en geweven glasvezel, die het voordeel hebben van een hoge diëlektrische constante (10,2 10 GHz) en een lage dissipatiefactor (0,0025 10 GHz).Dunne geweven glasvezelversterking wordt gebruikt om zowel laag diëlektrisch verlies als verbeterde stijfheid te bieden voor gebruiksgemak en verbeterde dimensionele stabiliteit voor meerlaagse circuits.
RF-10 hoogfrequente materialen zijn ontworpen om kosteneffectieve substraten te bieden, die beantwoorden aan de behoefte in RF-toepassingen aan verkleining.Het hecht ook goed aan glad koper met een laag profiel.De lage dissipatie in combinatie met het gebruik van zeer glad koper resulteert in optimale insertieverliezen bij hogere frequenties waarbij skineffectverliezen een substantiële rol spelen.
Kenmerken & Voordelen
1. Uitstekende hechting op glad koper
2. Uitstekende maatvastheid
3. Uitstekende prijs-prestatieverhouding
4. Hoge thermische geleidbaarheid voor verbeterd thermisch beheer
5. Hoge DK voor verkleining van het RF-circuit
6. Lage verliestangens van 0,0025 @ 10 GHz
7. Lage X-, Y-, Z-uitbreiding
8. Strakke DK-tolerantie (10,2 +/-0,3)
Typischtoepassingen
1. Systemen ter voorkoming van botsingen met vliegtuigen
2. GPS-antennes
3. Microstrip-patchantennes
4. Passieve componenten (filters, koppelaars, stroomverdelers)
5. Satellietcomponenten
Onze PCB-mogelijkheden (RF-10)
PCB-materiaal: | Composieten van keramisch gevuld PTFE en geweven glasvezel |
Aanduiding: | RF-10 |
Diëlektrische constante: | 10.2 |
Dissipatiefactor | 0,0025 10 GHz |
Aantal lagen: | Dubbelzijdige printplaat, meerlaagse printplaat, hybride printplaat |
Koper gewicht: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
PCB-dikte: | 10 mil (0,254 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) |
PCB-grootte: | ≤400 mm x 500 mm |
Soldeer masker: | Groene, zwarte, blauwe, gele, rode enz. |
Oppervlakteafwerking: | Naakt koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP etc.. |
RF-10 typische waarden
Eigendom | Test methode | Eenheid | Waarde | Eenheid | Waarde |
Dk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10,2 ± 0,3 | 10,2 ± 0,3 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0,0025 | 0,0025 | ||
TcK† (-55 tot 150 °C) | IPC-650 2.5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
Vochtopname | IPC-650 2.6.2.1 | % | 0.08 | % | 0.08 |
Schilsterkte (1 oz. RT-koper) | IPC-650 2.4.8 (soldeer) | pond/in | 10 | N/mm | 1.7 |
Volumeweerstand | IPC-650 2.5.17.1 | Mohm/cm | 6.0 x 107 | Mohm/cm | 6.0 x 107 |
Oppervlakte weerstand | IPC-650 2.5.17.1 | Mohm | 1,0 x 108 | Mohm | 1,0 x 108 |
Buigsterkte (MD) | IPC-650-2.4.4 | psi | 14.000 | N/mm2 | 96.53 |
Buigsterkte (CD) | IPC-650-2.4.4 | psi | 10.000 | N/mm2 | 68,95 |
Treksterkte (MD) | IPC - 650 - 2.4.19 | psi | 8.900 | N/mm2 | 62.57 |
Treksterkte (CD) | IPC - 650 - 2.4.19 | psi | 5.300 | N/mm2 | 37.26 |
Dimensionale stabiliteit | IPC-650 2.4.39 (na etsen) | % (25 mil-MD) | -0,0032 | % (25 miljoen cd) | -0,0239 |
Dimensionale stabiliteit | IPC-650 2.4.39 (na bakken) | % (25 mil-MD) | -0,0215 | % (25 miljoen cd) | -0,0529 |
Dimensionale stabiliteit | IPC-650 2.4.39 (na stress) | % (25 mil-MD) | -0,0301 | % (25 miljoen cd) | -0,0653 |
Dimensionale stabiliteit | IPC-650 2.4.39 (na etsen) | % (60 mil-MD) | -0,0027 | % (60 miljoen cd) | -0,0142 |
Dimensionale stabiliteit | IPC-650 2.4.39 (na bakken) | % (60 mil-MD) | -0,1500 | % (60 miljoen cd) | -0,0326 |
Dimensionale stabiliteit | IPC-650 2.4.39 (na stress) | % (60 mil-MD) | -0,0167 | % (60 miljoen cd) | -0,0377 |
Dichtheid (soortelijk gewicht) | IPC-650-2.3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
Specifieke hitte | IPC-650-2.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
Thermische geleidbaarheid (onbekleed) | IPC-650-2.4.50 | W/M*K | 0,85 | W/M*K | 0,85 |
CTE (X-Y-as) (50 tot 150 °C) | IPC-650 2.4.41 | ppm/°C | 16-20 | ppm/°C | 16-20 |
CTE (Z-as) (50 tot 150 °C) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
Ontvlambaarheidsclassificatie | Intern | V-0 | V-0 |
