Aantal Lagen: | 1 laag, 2 Laag, Multilayer, Hybride (Gemengd) type | Glas Epoxy: | RO4350B Rogers |
---|---|---|---|
Definitieve folie: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | Definitieve hoogte van PCB: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
De oppervlakte eindigt: | Naakte koper, HASL, ENIG, Zilver, OSP, enz. | De Kleur van het soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. |
Kleur van Componentenlegende: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Test: | 100% elektrotest vroegere verzending |
Hello iedereen,
Vandaag, gaan wij hoge die frequentiepcb introduceren op RO4350B-laminaten wordt voortgebouwd.
RO4350B is een geweven ceramisch-gevuld laminaat van de glasdoek versterkt koolwaterstof hars van Rogers Corporation, dat zeer gelijkaardige elektrische eigenschappen aan PTFE/fabric-het materiaal heeft van de glasdoek en zijn werkbaarheid aan epoxyhars/glasdoekmateriaal gelijkaardig is.
De Reden om RO4350B-Laminaten te gebruiken
1. Superieure hoge frequentieprestaties
RO4350B de materialen zijn koolwaterstof ceramische gevulde laminaten, niet PTFE die worden ontworpen om superieure hoge frequentieprestaties aan te bieden.
2. Laag diëlektrisch verlies
De resultaten met beperkte verliezen in uitstekende elektroprestaties en staat toepassingen met hoge werkende frequenties toe.
3. Stabiele elektrische eigenschappen tegenover frequentie
RO4350B het materiaal bezit de eigenschappen van rf-microgolfkringen, passende netwerken en de gecontroleerde lijnen van de impedantietransmissie.
4. Lage thermische coëfficiënt van diëlektrische constante
Dit staat RO4350B toe om uitstekende dimensionale stabiliteit, een bezit nodig voor gemengde diëlektrische multi-layer PCBs-bouw en betrouwbaar tentoon te stellen geplateerd door gaten.
5. Kosten
RO4350B-de laminaten kunnen worden vervaardigd gebruikend norm Fr-4 processen, niet vereisen via voorbereiding prcoesses speicalized, door geautomatiseerd behandelende die systemen en het schrobben materiaal kan worden verwerkt voor de voorbereiding van de koperoppervlakte wordt gebruikt. Deze eigenschappen staan toe het in volume productie kan gebruiken en worden concurrerend geprijst.
PCB-Vermogen
De tweezijdige kringsraad op RO4350B is beschikbaar in een verscheidenheid van dikten, zoals 10mil, 20mil, 30mil en 60mil. Het heeft in een verscheidenheid van typische en niet-traditionele microgolf/radiofrequentietoepassingen, zoals basisstationantennes, demper, machtsversterkers, RFID, radar en sensoren enz. gebruikt.
PCB-Materiaal: | Glas versterkte koolwaterstof ceramische laminaten |
Code: | Rogers RO4350B |
Diëlektrische constante: | 3.48 ±0.05 (proces) |
3.65 (ontwerp) | |
Laagtelling: | 1 laag, 2 Laag, Multilayer, Hybride (Gemengd) type |
Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
PCB-dikte: | 10mil (0.254mm), 20mil (0.508mm) |
30mil (0.762mm), 60mil (1.524mm) | |
PCB-grootte: | ≤400mm X 500mm |
Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. |
De oppervlakte eindigt: | Naakte koper, HASL, ENIG, Zilver, OSP, enz. |
Multilayer PCB
Multilayer PCB van RO4350B is meestal vier-laag, zes-laag en acht-laag, en wat worden etc. ontworpen als drie-laag (valse vier-laag), vijf-laag (valse zes-laag).
Hybride PCB
om productiekost te bewaren zonder signaalverlies in hoge frequentiemilieu te verminderen, Fr-4 wordt het glasvezelmateriaal gemengd met RO4350B in multi-layer kringsraad. Het hoge frequentiemateriaal wordt gebruikt in signaallaag en Fr-4 het glasvezelmateriaal wordt gebruikt in andere lagen.

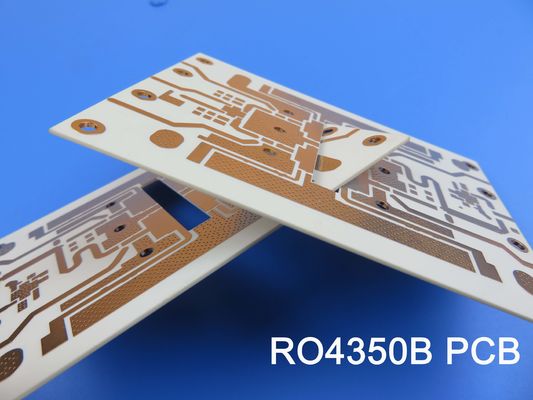

RO4350B PCB
De basiskleur van RO4350B-PCB is wit.
Wij specialiseren ons in aanbieden u prototype, kleine partijen en de massaproduktiedienst.
Als u om het even welke vereisten op dit soort PCB hebt, gelieve te voelen vrij om ons te contacteren.
Dank u voor uw lezing.
Bijlage: Typische Eigenschappen van RO4350B
Bezit | RO4350B | Richting | Eenheden | Voorwaarde | Testmethode |
Diëlektrische Constante, εProcess | 3.48±0.05 | Z | 10 GHz/23℃ | Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline | |
Diëlektrische Constante, εDesign | 3.66 | Z | 8 tot 40 GHz | De differentiële Methode van de Faselengte | |
Dissipatie Factortan, δ | 0,0037 0,0031 |
Z | 10 GHz/23℃ 2.5 GHz/23℃ |
Ipc-tm-650 2.5.5.5 | |
Thermische Coëfficiënt van ε | +50 | Z | ppm/℃ | -50℃to 150℃ | Ipc-tm-650 2.5.5.5 |
Volumeweerstandsvermogen | 1.2 x 1010 | MΩ.cm | COND A | Ipc-tm-650 2.5.17.1 | |
Oppervlakteweerstandsvermogen | 5.7 x109 | MΩ | COND A | Ipc-tm-650 2.5.17.1 | |
Elektrosterkte | 31.2(780) | Z | Kv/mm (v/mil) | 0.51mm (0,020“) | Ipc-tm-650 2.5.6.2 |
Trekmodulus | 16,767 (2.432) 14,153 (2.053) |
X Y |
MPa (ksi) | Rechts | ASTM D 638 |
Treksterkte | 203 (29,5) 130 (18,9) |
X Y |
MPa (ksi) | Rechts | ASTM D 638 |
Flexural Sterkte | 255 (37) |
MPa (kpsi) |
Ipc-tm-650 2.4.4 | ||
Dimensionale Stabiliteit | <0> | X, Y | mm/m (mil/duim) |
na etch+E2/150℃ | Ipc-tm-650 2.4.39A |
Coëfficiënt van Thermische Uitbreiding | 10 12 32 |
X Y Z |
ppm/℃ | -55℃to288℃ | Ipc-tm-650 2.4.41 |
Tg | >280 | ℃ TMA | A | Ipc-tm-650 2.4.24.3 | |
Td | 390 | ℃ TGA | ASTM D 3850 | ||
Warmtegeleidingsvermogen | 0,69 | W/M/oK | 80℃ | ASTM C518 | |
Vochtigheidsabsorptie | 0,06 | % | 48hours onderdompeling 0,060“ steekproeftemperatuur 50℃ |
ASTM D 570 | |
Dichtheid | 1.86 | gm/cm3 | 23℃ | ASTM D 792 | |
Koperschil Stength | 0,88 (5,0) |
N/mm (pli) |
na soldeerselvlotter 1 oz. EDC Folie |
Ipc-tm-650 2.4.8 | |
Brandbaarheid | (3) v-0 | UL 94 | |||
Loodvrij Procescompatibel systeem | Ja |
