RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Plaats van herkomst: | China |
Merknaam: | Bicheng Enterprise Limited |
Certificering: | UL |
Modelnummer: | OIC-327-V8.29 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | USD1.0-5.0 |
Verpakking Details: | Vacuüm |
Levertijd: | 7-8 werkdagen |
Betalingscondities: | T/T /Paypal |
Levering vermogen: | 45000 Stukken per Maand |
Raadsmateriaal: | Polyimide (PI) 25 μm | Raadsdikte: | 0.25mm |
---|---|---|---|
Oppervlak Cu dikte: | 35 μm (1 oz) | De oppervlakte eindigt: | onderdompelingsgoud |
Kleur van zeefdruk: | Wit | Coverlaykleur: | Zwart |
Functie: | 100% slagen voor elektrische test |
In de wereld van geavanceerde elektronica speelt de keuze van PCB-materialen een cruciale rol bij het bepalen van de prestaties, betrouwbaarheid en levensduur van elektronische apparaten.Een materiaal dat opvalt vanwege zijn uitzonderlijke mogelijkheden is TMM10 PCB materiaalMet zijn unieke samenstelling, geavanceerde functies en een breed scala aan toepassingen maakt TMM10 een revolutie op het gebied van RF- en microgolfcircuits.
Voordelen van TMM10 PCB materiaal:
1Impressive elektrische eigenschappen:
De TMM10 heeft een indrukwekkende dielectrische procesconstante (Dk) van 9,20 +/- 0,23 bij 10 GHz/23 °C, wat een uitstekende signaalintegriteit en het minimaliseren van signaalverlies biedt.0022 zorgt voor een efficiënte stroomoverdracht en vermindert energieverliezen.
2Temperatuurstabiliteit:
Met een thermische coëfficiënt van Dk van -38 ppm/°C bij -55°C tot 125°C behoudt TMM10 zijn elektrische prestaties in een breed temperatuurbereik.Deze stabiliteit maakt het ideaal voor toepassingen die een betrouwbare werking in extreme omstandigheden vereisen.
3Mechanische weerbaarheid:
De coëfficiënt van thermische uitbreiding van TMM10 is afgestemd op koper, waardoor de spanning wordt geminimaliseerd en de integriteit van de soldeersluitingen en de verbindingen van de onderdelen wordt gewaarborgd.De mechanische eigenschappen zijn bestand tegen kruipen en koude stroming, waardoor de algehele duurzaamheid en betrouwbaarheid van het PCB wordt verbeterd.
4Chemische weerstand:
TMM10 is bestand tegen proceschemische stoffen die gewoonlijk tijdens de fabricage worden gebruikt, waardoor het risico op beschadiging van het materiaal wordt verminderd.Deze chemische weerstand draagt bij aan de levensduur van het PCB en zorgt voor een constante prestatie in de loop van de tijd.
5. Compatibiliteit met draadbinding:
TMM10 is gebaseerd op een thermovast hars en biedt een betrouwbaar platform voor draadbindingsverbindingen.zoals hoogfrequente schakelingen.
Details van de bouw | Specificaties |
---|---|
Afmetingen van het bord | 210 mm x 210 mm (1 PCS) +/- 0,15 mm |
Minimaal spoor/ruimte | 6/6 ml |
Minimale grootte van het gat | 0.35mm |
Blinde weg | - Nee, niet echt. |
Afgewerkte plaatdikte | 0.7mm |
Afgewerkte cu-gewicht | 1 oz (1,4 ml) buitenste lagen |
Via de dikte van de bekleding | 20 μm |
Oppervlakte afwerking | met een breedte van niet meer dan 15 mm |
Hoogste zijdeplaat | - Nee, niet echt. |
Onderste zijdeplaat | - Nee, niet echt. |
Top Solder Mask | - Nee, niet echt. |
Onderste soldeermasker | - Nee, niet echt. |
Elektrische test | 100% vóór verzending |

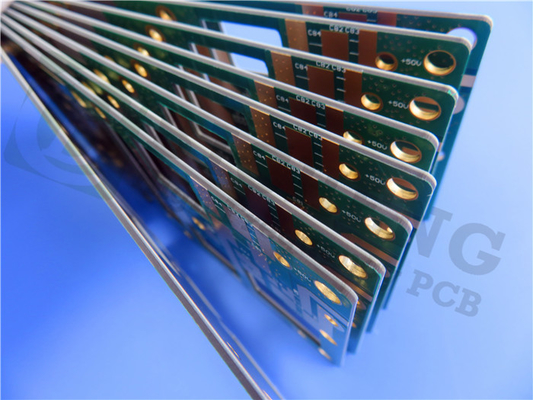

Deze tweelagige stijve PCB heeft de volgende constructiedetails:
Nadelen van TMM10 PCB materiaal:
1Beperkt temperatuurbereik:
TMM10 is ontworpen voor werking binnen een temperatuurbereik van -40 °C tot +85 °C. Hoewel het geschikt is voor veel toepassingen, is het mogelijk niet geschikt voor extreme temperatuuromgevingen.
2Gebrek aan visuele verbeteringen:
TMM10 wordt niet geleverd met bovenste zijde-scherm, onderste zijde-scherm of soldeermaskerlagen.Deze afwezigheid van visuele verbeteringen kan aanvullende etiketterings- of identificatiemethoden tijdens het assemblage- en probleemoplossingsproces vereisen..
Toepassingen van TMM10 PCB-materiaal:
1RF- en microgolfcircuits:
TMM10 is speciaal ontworpen voor hoogfrequente toepassingen, waardoor het een uitstekende keuze is voor RF- en microgolfcircuits.De uitzonderlijke elektrische eigenschappen zorgen voor een efficiënte signaaloverdracht en minimale verliezen.
2Versterkers en combinatoren:
Met zijn hoge thermische stabiliteit en lage dissipatiefactor is TMM10 geschikt voor vermogenversterkers en combinatoren, waardoor efficiënte vermogenlevering en signaalcombinatie mogelijk zijn.
3Filters en koppelingen:
De precieze dielectrische constante en de lage verliesfactor van TMM10 maken het een ideale keuze voor filters en koppelingen, waardoor een nauwkeurige frequentiereactie en minimale signaalvervorming worden gewaarborgd.
4Satellietcommunicatiesystemen:
De betrouwbaarheid en de uitzonderlijke elektrische eigenschappen van TMM10 maken het geschikt voor satellietcommunicatiesystemen en zorgen voor een stabiele en efficiënte signaaloverdracht.
5. Global Positioning Systems antennes:
De hoogfrequente prestaties en duurzaamheid van TMM10 maken het een voorkeur keuze voor antennes van Global Positioning Systems (GPS), waardoor betrouwbare en nauwkeurige positioneringsinformatie wordt gewaarborgd.
6- Patch antennes:
Patch-antennen profiteren van de uitstekende dielectrische eigenschappen van TMM10, waardoor de stralingspatronen nauwkeurig kunnen worden gecontroleerd en de ontvangst en transmissie van het signaal worden verbeterd.
7. Dielectrische polarisatoren en lenzen:
De consistente elektrische prestaties en mechanische veerkracht van TMM10 maken het geschikt voor dielectrische polarisatoren en lenzen, waardoor nauwkeurige polarisatiecontrole en optische prestaties worden gewaarborgd.
8Chip-testers:
De stabiliteit, lage verliesfactor en compatibiliteit met draadbinding van TMM10 maken het geschikt voor chiptesters, waardoor efficiënte testen en evaluatie van geïntegreerde schakelingen worden vergemakkelijkt.
Conclusie:
TMM10 PCB-materiaal is een bewijs van de voortdurende vooruitgang in PCB-technologie.en mechanische veerkracht maken het een voorkeur keuze voor hoogfrequente toepassingenVan RF- en microgolfcircuits tot satellietcommunicatiesystemen, TMM10 biedt precieze en betrouwbare prestaties.Omarmen van de mogelijkheden van TMM10 PCB-materiaal en nieuwe dimensies van elektronisch ontwerp en innovatie ontsluiten.
