Aluminiumkern: | 1W / Mk diëlektrische materiële 75um | Definitieve hoogte van PCB: | 1.6mm ±0.16 |
---|---|---|---|
Definitieve externe folie: | 1 oz | Oppervlakteafwerking: | Loodvrije HASL |
De kleur van het soldeerselmasker: | Wit, Taiyo PSR400 WT02 | Kleur van Componentenlegende: | Black |
test: | 100% elektrotest vroegere verzending |
Productprofiel
1.1 Algemene beschrijving

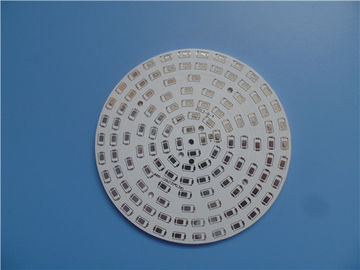

Dit is een type aluminium PCB voor de toepassing van Led-verlichting. Het is een single
laag MCPCB-plaat van 1,6 mm dik met 1 W / MK thermische geleidbaarheid. De
aluminium plaat is van ITEQ, Soldeermasker en zeefdruk van Taiyo. Haar
gefabriceerd volgens IPC 6012 klasse 2 met behulp van de meegeleverde Gerber-gegevens. 25 borden
zijn apart verpakt.
1.2 Functies en voordelen
A. Optimalisatiecombinatie van stroomcircuit en regelcircuit,
B. Vervang het breekbare ceramische substraat en verkrijg een betere mechanische duurzaamheid,
C. Effectieve warmtediffusie in het ontwerp van het circuit,
D. Verlaag de bedrijfstemperatuur van de apparatuur,
E. Verbeter de vermogensdichtheid en betrouwbaarheid van het apparaat,
F. Verleng de levensduur van het product,
G. Producten en productie zijn gecertificeerd door geautoriseerde organisaties.
H. PCB-productie strikt volgens de vereiste specificaties.
I. Technisch ontwerp voorkomt problemen bij pre-productie.
J. RoHS-materialen
K. Focus op productie van laag tot middelgroot volume
L. Klachtkans van klant: <1%
1.3 Toepassing
Automobiel achterverlichting, Constante spanningsregeling, Automobiel, Aluminium printplaat voor audioapparatuur
1.4 Parameter en gegevensblad
PCB SIZE | 90 x 90 mm (diameter 90 mm) |
TYPE BOARD | Metalen kern PCB |
Aantal lagen | Enkelzijdige PCB |
Componenten voor opbouwmontage | JA |
Via gatcomponenten | NEE |
LAGER STACKUP | koper ------- 35um (1oz) |
1W / MK diëlektrisch materiaal 75um | |
Aluminium 1060 1,5 mm | |
TECHNOLOGIE | |
Minimale trace en spatie: | 10mil / 10mil |
Minimale / maximale gaten: | 2,0 mm |
Aantal verschillende gaten: | 1 |
Aantal boorgaten: | 7 |
Aantal gefreesde gokkasten: | 0 |
Aantal interne uitsparingen: | 0 |
Impedantiecontrole | Nee |
BOARDMATERIAAL | |
Aluminium kern: | 1W / MK diëlektrisch materiaal 75um |
Thermische weerstand (° C / W) | ≤0.45 |
Breakdown Voltage (VDC) | 4000 |
Laatste folie extern: | 1 ons |
Laatste interne folie: | 0oz |
Uiteindelijke hoogte van PCB: | 1,6 mm ± 0,16 |
PLATEN EN COATEN | |
Oppervlakteafwerking | HASL Loodvrij |
Soldeermasker Toepassen op: | TOP, minimum van 12 micron |
Kleur soldeermasker: | Wit, Taiyo PSR400 WT02 |
Soldeermasker Type: | LPSM |
CONTOUR / snijden | routing |
MARKEERGEBIED | |
Kant van Component Legend | TOP |
Kleur van componentlegende | Zwart |
Naam of logo van de fabrikant: | Gemarkeerd op het bord in een dirigent en leged FREE AREA |
VIA | Niet-vergulde doorlopende opening (NPTH) |
FLAMIBILITY RATING | Goedkeuring UL 94-V0 MIN. |
TOLERANTIES VAN DE DIMENSIE | |
Overzicht Dimensie: | 0,0059" |
Plating aan boord: | 0,0029" |
Boortolerantie: | 0.002" |
TEST | 100% elektrische test voor verzending |
TYPE KUNSTWERK DAT MOET WORDEN GELEVERD | e-mailbestand, Gerber RS-274-X, PCBDOC enz |
SERVICE GEBIED | Wereldwijd, wereldwijd. |
]
