RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Plaats van herkomst: | China |
Merknaam: | Bicheng Enterprise Limited |
Certificering: | UL |
Modelnummer: | OIC-0357-V3.57 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | USD40~50 |
Verpakking Details: | vacuüm |
Levertijd: | 7-8 werkdagen |
Betalingscondities: | T / T, Paypal |
Levering vermogen: | 45000 stukken per maand |
Raadsmateriaal: | Aluminiumpcb, MCPCB ITEQ 150℃ | Raadsdikte: | 1,20 mm +/0,1 |
---|---|---|---|
De dikte van oppervlaktecu: | um 280 (8 oz) | Oppervlakteafwerking: | OSP |
de kleur van het soldeerselmasker: | N / A | Kleur van Silkscreen: | N / A |
Functie: | 100% pas elektrotest |
Productprofiel

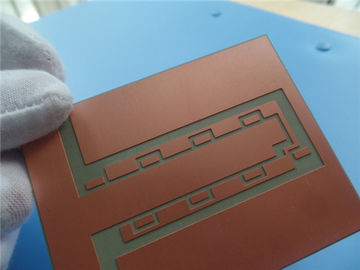

1.1 algemene beschrijving
Dit bedraagt een type dik van de zware raad van PCB van het koper enige opgeruimde aluminium 1.2mm voor
de toepassing van hoog huidige en op hoge temperatuur dissipatie. Het basislaminaat
is van het Koper van ITEQ 9oz. Het heeft per IPC 6012 Klasse 2 gebruikend geleverde Gerber vervaardigd
gegevens. Elk wordt 20 paneelraad afzonderlijk ingepakt.
1.2 eigenschappen en voordelen
A. optimaliseringscombinatie van machtskring en controlekring,
B. vervang het breekbare ceramische substraat en verkrijg een betere mechanische duurzaamheid,
C. efficiënte hitteverspreiding in het ontwerp van de kring,
D. verminder de werkende temperatuur van het materiaal,
E. verbeter de machtsdichtheid en de betrouwbaarheid van het apparaat,
F. verleng de levensduur van het product,
G. het gehele vervaardigingsproces wordt totaal gecontroleerd.
De tests van H. 100% inclusief van elektrotest en AOI-inspectie.
I. thermische stresstest, betrouwbaarheidstest, de test van de isolatieweerstand en Ionische verontreiniging
test
De materialen van J. RoHS
K. nadruk bij de lage aan middelgrote volumeproductie
L. de kleine hoeveelheidsorde wordt goedgekeurd
1.3 toepassing
Downlight, het Automatische systeem van de veiligheidscontrole, DC/AC-convertor, machtsversterker
1.4 parameter en gegevensblad
Aantal Lagen | 1 |
Raadstype | Kies Opgeruimde PCB uit |
Scheep Dikte in | 1,20 mm +/0,1 |
Raadsmateriaal | Aluminiumpcb, MCPCB |
Raads Materiële Leverancier | ITEQ |
Tgwaarde van Raadsmateriaal | 150℃ |
PTH-de dikte van Cu | N/A |
Binneniayer-Cu thicknes | N/A |
De dikte van oppervlaktecu | um 280 (8 oz) |
Het Type van soldeerselmasker en modelleert Nr. | N/A |
De Leverancier van het soldeerselmasker | N/A |
De Kleur van het soldeerselmasker | N/A |
Aantal Soldeerselmaskers | N/A |
Dikte van Soldeerselmasker | N/A |
Type van Silkscreen-Inkt | N/A |
Leverancier van Silkscreen | N/A |
Kleur van Silkscreen | N/A |
Aantal van Silkscreen | N/A |
Mininumspoor (mil) | 16 mil |
Minimumgap (mil) | 14,7 mil |
De oppervlakte eindigt | OSP |
Vereiste RoHS | Ja |
Warpage | 0,14% |
Thermische Schoktest |
Pas, 288±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien. |
Solderablitytest | Pas, 255±5℃ die, 5 seconden Gebied nat maken Minste 95% |
Functie | 100% pas elektrotest |
Vakmanschap | Naleving van ipc-a-600H & ipc-6012C Klasse 2 |
1.5 schets afmetingseenheid: mm
Nr. | Vereiste Afmeting (toerance) | Daadwerkelijke afmeting | ||||
1 | 81.00 | ±0.15 | 81.99 | 81.01 | 81.00 | 81.01 |
2 | 65.00 | ±0.15 | 65.02 | 65.01 | 65.00 | 64.99 |
Patroonplateren
