Plaats van herkomst: | China |
Merknaam: | Bicheng Enterprise Limited |
Certificering: | UL |
Modelnummer: | OIC-0057-V5.7 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | USD40~50 |
Verpakking Details: | vacuüm |
Levertijd: | 5-6 werkdagen |
Betalingscondities: | T / T, Paypal |
Levering vermogen: | 45000 stukken per maand |
warmtegeleidingsvermogen: | 1W/MK diëlektrisch materiaal, MCPCB | Definitieve hoogte van PCB: | 1.0mm ±0.1 |
---|---|---|---|
Definitieve externe folie: | 1 oz | Oppervlakteafwerking: | Electroless nikkel over Onderdompelingsgoud (ENIG) (1 nikkel µ“ meer dan 100 µ“) |
De kleur van het soldeerselmasker: | Wit, PSR400 WT02 | Kleur van Componentenlegende: | geen silkscreen vereist |
test: | 100% elektrotest vroegere verzending |
Productprofiel
1.1 algemene beschrijving

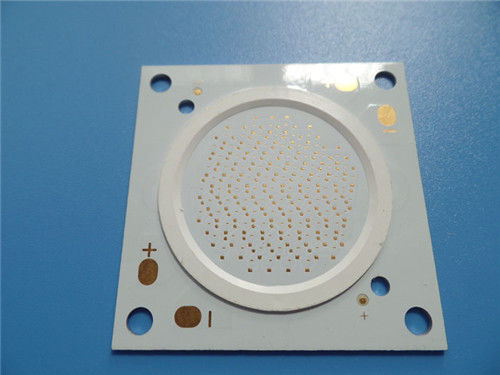

Dit is een type van Aluminiumpcb voor de toepassing van schakelaarregelgever. Het is één enkele laag
MCPCB-raad bij 1,0 mm dik met 1 warmtegeleidingsvermogen van W/MK. De aluminiumplaat
is van ITEQ, Soldeerselmasker en silkscreen van Taiyo. Het heeft per IPC 6012 vervaardigd
Klasse 2 die verstrekte Gerber-gegevens gebruiken. 20 raad wordt ingepakt voor verzending.
1.2 eigenschappen en voordelen
A. SMT-proces.
B. de efficiënte hittedissipatie vermindert de werkende temperatuur van de module en
verlengt de levensduur.
C. de de machtsdichtheid en betrouwbaarheid zijn betere omhoog 10%.
D. verminder de afhankelijkheid van heatsinks en andere hardware (met inbegrip van thermische interface
materiaal),
E. verminder het volume van het product,
F. druk de kosten van hardware en assemblage,
G. het techniekontwerp verhindert problemen in voorproductie voor te komen.
H. de producten en de Productie worden verklaard door erkende organisaties.
I. 100%-tests inclusief van elektrotest en AOI-inspectie.
J. de ervaring van meer dan 15 jaar
K. geavanceerd technisch
L. nadruk bij de lage aan middelgrote volumeproductie
1.3 toepassing
Audioversterker, a-filter elektrische kring, het Automatische systeem van de veiligheidscontrole, Projectorlamp
1.4 parameter en gegevensblad
PCB-GROOTTE | 55 x 55mm=1PCS |
RAADStype | PCB van de metaalkern |
Aantal Lagen | Kies opgeruimde PCB uit |
De oppervlakte zet Componenten op | JA |
Door Gatencomponenten | Nr |
LAAGopeenstapeling | koper - 35um (1oz) |
1W/MK diëlektrisch materiaal | |
Aluminium 5052 | |
TECHNOLOGIE | |
Minimumspoor en Ruimte: | 15mil/12mil |
Minimum/Maximumgaten: | 3.5/6.3mm |
Aantal Verschillende Gaten: | 4 |
Aantal Boorgaten: | 9 |
Thermische weerstand (°C/W) | ≤0.45 |
Analysevoltage (VDC) | 4000 |
Impedantiecontrole | nr |
RAADSmateriaal | |
Warmtegeleidingsvermogen | 1W/MK diëlektrisch materiaal, MCPCB |
Definitieve externe folie: | 1oz |
Definitieve interne folie: | 0oz |
Definitieve hoogte van PCB: | 1.0mm ±0.1 |
PLATEREN EN DEKLAAG | |
De oppervlakte eindigt |
Electroless nikkel over Onderdompelingsgoud (ENIG) (1 nikkel µ“ meer dan 100 µ“) |
Het soldeerselmasker is van toepassing: | Bedekken. 12µm Minimum. |
De Kleur van het soldeerselmasker: | Wit, PSR400 WT02 |
Het Type van soldeerselmasker: | LPSM |
CONTOUR/CUTTING | Het verpletteren |
Het MERKEN | |
Kant van Componentenlegende | geen silkscreen vereist |
Kleur van Componentenlegende | geen silkscreen vereist |
Fabrikantennaam of Embleem: | geen silkscreen vereist |
VIA | via tented. |
FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
AFMETINGStolerantie | |
Overzichtsdimensie: | 0,0059“ (0.15mm) |
Raadsplateren: | 0,0030“ (0.076mm) |
Boortolerantie: | 0,002“ (0.05mm) |
TEST | 100% elektrotest vroegere verzending |
TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
DE DIENSTgebied | Wereldwijd, globaal. |
