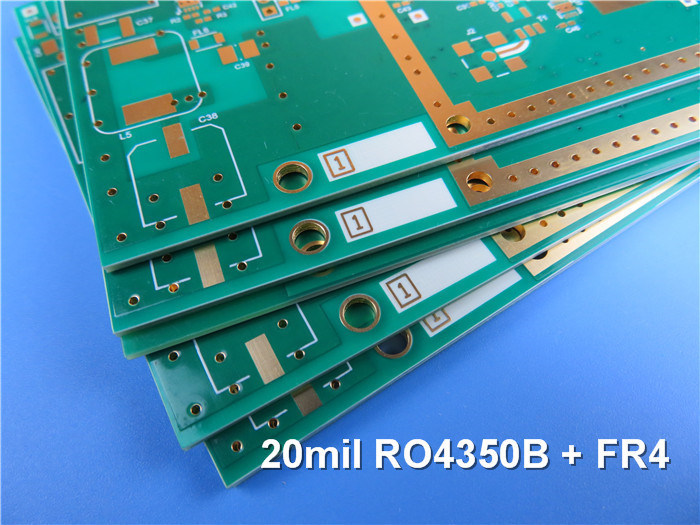

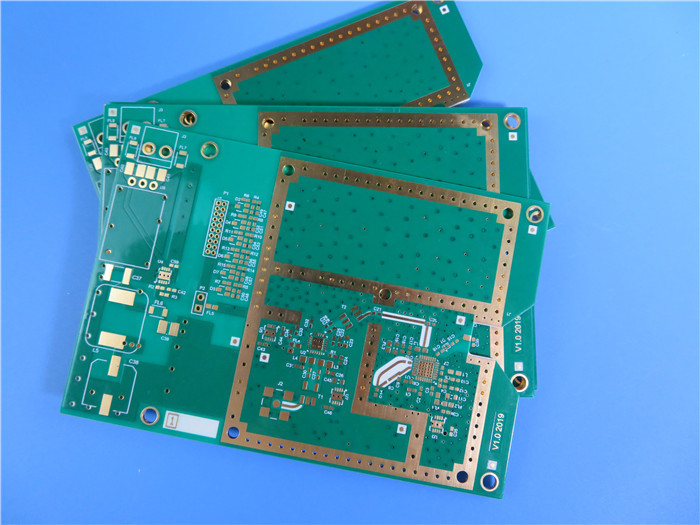

Hybride PCB | Gemengde Materiële 4 die lagenpcb op 20 mil RO4350B + FR4 met Blinden wordt gemaakt via

Hybride PCB | Gemengde Materiële 4 die lagenpcb op 20 mil RO4350B + FR4 met Blinden wordt gemaakt via

(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Hello iedereen,

Voortdurend met laatste artikel, vandaag gaan wij over 20mil gemengde RO4350B en Fr-4 spreken.

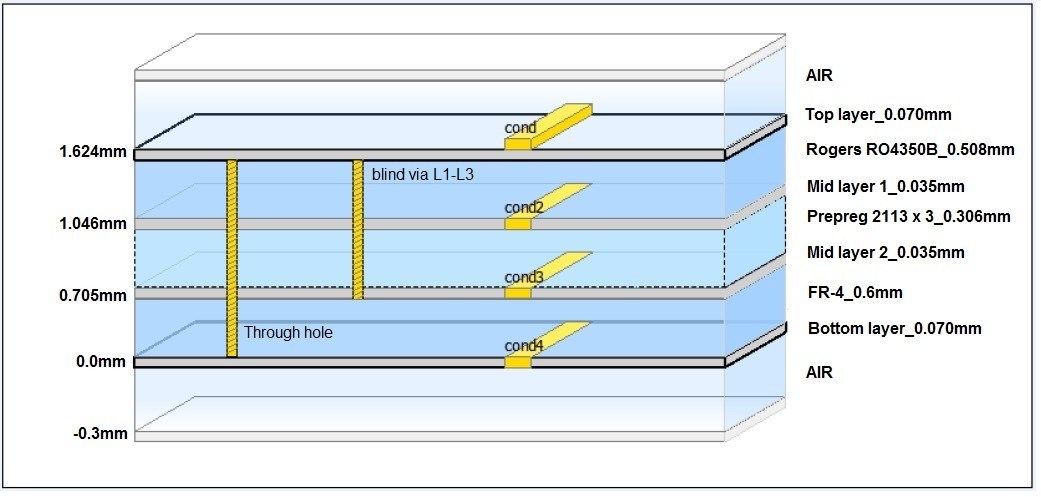

De meeste situaties zijn dat het hoge frequentiemateriaal de rol van signaaltransmissie speelt. Zie de opeenstapeling.

Laag 1 aan laag 2 is de kern van de hoge frequentiemateriaal van 20mil (0.508mm) RO4350B, zijn de lijnen van de signaaltransmissie op eerste laagkoper, dan is laag 3 aan laag 4 een andere kern van epoxyglasmateriaal. De 2 kernen worden geplakt door een blad van kleefstof (prepreg).

Basisspecificaties

Grondstof: RO4350B 0,508 mm + FR4 0.6mm + pp 0.306mm

Laagtelling: 4 lagen

Comité: 75mm x 82mm = 1 type = 1 stuk

De oppervlakte eindigt: Onderdompelingsgoud

Kopergewicht: Buitenlaag 70 Binnenlaag 35 van um/um

Soldeerselmasker/Legende: groen/wit

Definitieve PCB-hoogte: 1,6 mm

Norm: IPC 6012 Klasse 2

Verpakking: 20 panelen worden ingepakt voor verzending.

Levertijd: 10 werkdagen

Houdbaarheid: 6 maanden

Eigenschappen en voordelen

1) De temperatuurcoëfficiënt van diëlektrische constante is onder laagst van om het even welk materiaal van de kringsraad, makend tot het ideaal voor temperatuur gevoelige toepassingen;

2) RO4350B stelt een stabiele diëlektrische constante over een breed frequentiegebied tentoon. Dit maakt tot het een ideaal substraat voor breedbandtoepassingen;

3) De prestatiesverbetering van de signaalintegriteit over stapel-UPS met al FR4-raad;

4) ISO9001, ISO14001, IATF16949, UL Verklaarde fabriek

5) Prototype aan massaproduktievermogen;

Toepassingen

Mixer, de convertor van de Radargegevensverzameling, Uitgespreid spectrum, Duplexer

Parameter en Gegevensblad
