Korte introductie
Net zoals de naam aangeeft, is de hoge frequentie dat de frequentie relatief hoog is, verwijst over het algemeen naar de frequentie van> = 300 MHz (dat wil zeggen golflengte <= 1m), dat wil zeggen, de gebruikelijke radiofrequentieband. De elektromagnetische golf van frequentie> = 1GHz wordt magnetron genoemd.
Typische frequenties voor draadloze toepassingen:
* Huidige mobiel: 0,9 GHz - 2 GHz
* 3G-systemen: 2,5 GHz
* Bluetooth: 2,5 GHz
* GPS: 12.6GHz
* LMDS: 24 GHz en 40 GHz
* Automobiel: 77 GHz
Markt: RFID, draadloze communicatie, basisstation en antenne, versterker, militaire producten, consumentenelektronica.
Hogefrequentie printplaat of microgolf PCB verwijst naar de printplaat gemaakt op de hoogfrequente (microgolf) substraat koper beklede plaat. De meest voorkomende typen zijn: Dubbelzijdig bord, meerlagig bord en gemengde structuur.
De gemengde structuur omvat speciaal speciaal substraat met hoge prestaties, pp-blad + gewone prestatiesraad en pp-blad gemengde dringende raad; hoogfrequent substraat + gewoon FR4-substraat; hoogfrequent substraat + metalen voet etc.

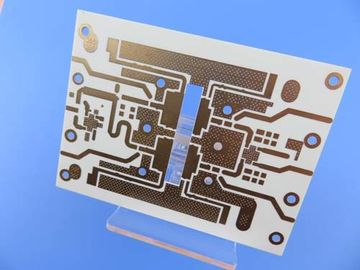

PCB-behuizing: PCB's met hoge snelheid gebouwd op RO4350B 10 mil met onderdompelingsgoud
(Printplaten zijn maatwerkproducten, de getoonde afbeelding en parameters zijn slechts ter referentie)
Algemene beschrijving
Dit is een type dubbelzijdige hoogfrequente PCB gebouwd op RO4350B 10 mil substraat voor de toepassing van een antenne. Het is een 2-laags RF-printplaat met een dikte van 0,3 mm. Het is onderdompeling gouden afwerking zonder soldeermasker. Het is gefabriceerd volgens IPC 6012 klasse 2 met behulp van de meegeleverde Gerber-gegevens. Elke 50 borden zijn verpakt voor verzending.
Kenmerken en voordelen
Lage waterabsorptie beïnvloedt de diëlektrische constante en het diëlektrische verlies minder bij vocht.
Tg> 280 ℃
Goede weerstand tegen hoge temperaturen en lage temperaturen. (- 192 ℃ -260 ℃)
Goud heeft een hoge soldeerbaarheid, geen spanning op printplaten en minder verontreiniging van het PCB-oppervlak.
Hoogspanningstest, impedantieregelingstest, microsectie, soldeersnelheidstest,
PCB-productie is strikt volgens de vereiste specificaties.
Voor steun in aanmerking komende producten eerste productie:> 95%
Geen MOQ, lage kosten voor prototypes en monsters.
Internationale goedkeuringen
Toepassing
Versterker met lage ruis, optische koppeling, RF-schakelaars, automatische poortinductie
Parameter en gegevensblad
| PCB SIZE | 10 x 10 mm = 1 up |
| TYPE BOARD | Dubbelzijdige PCB |
| Aantal lagen | 2 lagen |
| Componenten voor opbouwmontage | JA |
| Via gatcomponenten | NEE |
| LAGER STACKUP | koper ------- 35um (1 oz) + plaat TOP-laag |
| RO4350B 0,254 mm |
| koper ------- 35um (1oz) + plaat BOT Layer |
| TECHNOLOGIE | |
| Minimale trace en spatie: | N / A |
| Minimale / maximale gaten: | N / A |
| Aantal verschillende gaten: | N / A |
| Aantal boorgaten: | 0 |
| Aantal gefreesde gokkasten: | 0 |
| Aantal interne uitsparingen: | 0 |
| Impedantiecontrole: | Nee |
| Aantal Gouden vinger: | 0 |
| BOARDMATERIAAL | |
| Glass Epoxy: | RO4350B Tg280 ℃, er <3.48, Rogers Corp. |
| Laatste folie extern: | 1,5 oz |
| Laatste interne folie: | N / A |
| Uiteindelijke hoogte van PCB: | 0,3 mm ± 0,1 |
| PLATEN EN COATEN | |
| Oppervlakteafwerking | Onderdompelingsgoud, 87% |
| Soldeermasker Toepassen op: | N / A |
| Kleur soldeermasker: | N / A |
| Soldeermasker Type: | N / A |
| CONTOUR / snijden | routing |
| MARKEERGEBIED | |
| Kant van Component Legend | N / A |
| Kleur van componentlegende | N / A |
| Naam of logo van de fabrikant: | N / A |
| VIA | NEE |
| FLAMIBILITY RATING | Goedkeuring UL 94-V0 MIN. |
| TOLERANTIES VAN DE DIMENSIE | |
| Overzicht Dimensie: | 0,0059" |
| Plating aan boord: | 0,0029" |
| Boortolerantie: | 0.002" |
| TEST | 100% elektrische test voor verzending |
| TYPE KUNSTWERK DAT MOET WORDEN GELEVERD | e-mailbestand, Gerber RS-274-X, PCBDOC enz |
| SERVICE GEBIED | Wereldwijd, wereldwijd. |
Over ons
Bicheng PCB, een unieke printplaatleverancier gevestigd in Shenzhen China, bedient klanten wereldwijd sinds de geboorte in 2003. Bij Bicheng loopt elke partij PCB's door een elektrische test, AOI-inspectie, hoogspanningstest, impedantietest, microsectie, soldeer -baarheidstest, thermische stresstest, betrouwbaarheidstest, isolatieweerstandstest en ionische contaminatietest enz. Eindelijk is het als een mooi geschenk dat in uw handen moet worden afgeleverd.
Verschillende fabrieksschalen die geschikt zijn voor uw vereisten
16000 vierkante meter fabrieksgebouw
30000 vierkante meter maandcapaciteit
8000 soorten PCB's per maand
ISO9001, ISO14001, TS16949, UL gecertificeerd
Een verscheidenheid aan PCB-technologie om aan de marktvraag te voldoen
HDI-bord
Zware koperen plaat
Hybride materiaalplaat
Blind via bord
Hoogfrequent bord
Metalen kernplaat
Onderdompelings gouden raad
Meerlagig bord
Backplane bord
Gouden vingerbord
Uitgebreide verkoop voorverkoop, in verkoop en na verkoop.
Snelle CADCAM-controle en gratis PCB-offerte
Gratis PCB-panelen
Prototype PCB-mogelijkheid
Volumeproductievermogen
Snelle doorloopmonsters
Gratis PCB-test
Solide kartonverpakking
