Korte Inleiding
Enkel zoals zijn naam impliceert, is de hoge frequentie dat de frequentie, over het algemeen verwijst naar de frequentie van >=300 Mhz vrij hoog is (d.w.z. wordt de golflengte =1 <>GHz genoemd microgolf.
Typische frequenties voor draadloze toepassingen:
* Huidige mobiel: 0.9GHz - 2GHz
* 3G-systemen: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz en 40GHz
* Automobiel: 77GHz
Markt: RFID, Draadloze communicaties, basisstation en antenne, versterker, militaire producten, de elektronika van de consument.
De hoge frequentie drukte kringsraad of microgolfpcb verwijst naar de gedrukte die kringsraad op het koper beklede plaat de van het hoge frequentie (microgolf) wordt gemaakt substraat. De gemeenschappelijke types zijn: Tweezijdige raad, multilayer raad en gemengde structuur.
De gemengde structuur omvat hoge prestaties speciaal substraat, pp-blad + gewone prestatiesraad en de gemengde dringende raad van pp blad; hoge frequentiesubstraat + gewoon FR4-substraat; hoge frequentiesubstraat + metaalbasis enz.

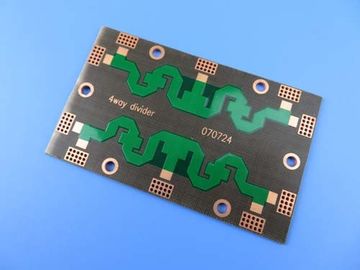

PCB-Geval: De Raad van hoge Frequentiepcb bouwde op RO4350B 10 mil met Onderdompelingsgoud voort
(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van tweezijdige hoge die frequentiepcb op RO4350B 10 mil-substraat voor de toepassing van antenne wordt voortgebouwd. Het is een raad van 2 laagrf PCB bij 0,3 mm dik. Het is onderdompelingsgoud eindigt zonder soldeerselmasker. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. Elk wordt 50 raad ingepakt voor verzending.
Eigenschappen en voordelen
Lage waterabsorbability beïnvloedt diëlektrische constante en diëlektrisch verlies minder bij vocht.
Geen corrosie in zuren, alkali en aqua regia.
Tg > 280 ℃
ENIG heeft goede oxydatieweerstand en goede hittedissipatie.
De hulp die u zich op uw kernbekwaamheden hebt geconcentreerd bij onderzoek en ontwikkeling, verkoop en de marketing.
UL, ISO verklaarde PCB-productiefabriek.
Ervaren verkooppersonen en bekwame klantenservices.
De kleine hoeveelheidsorde wordt goedgekeurd
Concurrerende prijs
Toepassing
Splitser, Photocoupler, Radiofrequentie, 4G-antenne
Parameter en gegevensblad
PCB-GROOTTE | 10 x 12mm=1up |
RAADStype | Tweezijdige PCB |
Aantal Lagen | 2 lagen |
De oppervlakte zet Componenten op | JA |
Door Gatencomponenten | Nr |
LAAGopeenstapeling | koper - 35um (1 oz) de HOOGSTE laag van +plate |
RO4350B 0.254mm |
koper - 35um (1oz) + plaatbot Laag |
TECHNOLOGIE | |
Minimumspoor en Ruimte: | N/A |
Minimum/Maximumgaten: | 0.3mm/0.3mm |
Aantal Verschillende Gaten: | 1 |
Aantal Boorgaten: | 1 |
Aantal Gemalen Groeven: | 0 |
Aantal Interne Knipsels: | 0 |
Impedantiecontrole: | nr |
Aantal van Gouden vinger: | 0 |
RAADSmateriaal | |
Glas Epoxy: | RO4350B Tg280℃, ER<3> |
Definitieve externe folie: | 1,5 oz |
Definitieve interne folie: | N/A |
Definitieve hoogte van PCB: | 0,3 mm ±0.1 |
PLATEREN EN DEKLAAG | |
De oppervlakte eindigt | Onderdompelingsgoud, 87% |
Het soldeerselmasker is van toepassing: | N/A |
De Kleur van het soldeerselmasker: | N/A |
Het Type van soldeerselmasker: | N/A |
CONTOUR/CUTTING | Het verpletteren |
Het MERKEN | |
Kant van Componentenlegende | N/A |
Kleur van Componentenlegende | N/A |
Fabrikantennaam of Embleem: | N/A |
VIA | Nr |
FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
AFMETINGStolerantie | |
Overzichtsdimensie: | 0,0059“ |
Raadsplateren: | 0,0029“ |
Boortolerantie: | 0,002“ |
TEST | 100% elektrotest vroegere verzending |
TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
DE DIENSTgebied | Wereldwijd, globaal. |
Waarom kies ons?
1) Nadruk op uw kernbekwaamheden: Wij hebben diep geweten het van de woeste concurrentie voor onze klanten in de markt volledig is. U kunt zich op dergelijke belangrijke die bekwaamheden concentreren zoals onderzoek en ontwikkeling, verkoop en marketing op onze professionele prestaties en bekwame diensten dat het overschrijden wordt gebaseerd uw verwachting.
2) Scherp-randtechnologie: het is rationeel voor een kleine en middelgrote klant aan hanker na de recentste materiaal en productiedeskundigheid voor zijn PCBs. Door de vennootschappen
met Bicheng-PCB, krijgt u toegang om uw verwachting met onze 3 fabrieksbasissen met meer dan 26.000 vierkante meters te bereiken.
4) Sparen de productiekosten: De productiekost is één van de belangrijke punten van het productconcurrentievermogen van onze klanten. Bichengpcb hebben ernaar gestreefd om zijn productiemateriaalkosten te drukken introduceren, arbeider opleiding en de technologieverbetering om hun rentabiliteit te verhogen. De klanten zijn tevreden met onze kostenbesparingen maar zonder kwaliteitsverlies.
5) Vermijd ruzie: Het is een verstoorde kwestie wanneer kwaliteitsprobleem uitscheldend u. Het ontwerp van de Bichengtechniek verhindert probleem in voorproductie voor te komen. U zult geen hoofdpijn met Bicheng-prototypen, kleine orden en volumeproductie krijgen. Ons tarief van klantenklacht is minder dan 1% en zal opgeloste bevredigend zijn.
6) Sparen tijd: De markt vereist de producten die snel bijwerken. Bichengpcb werkt altijd snel en flexibel om de tijd van productie van prototype aan standaardproductie te besparen,
snelle turn-around of geplande leveringen.
7) Een uitstekend team: Bicheng is betrouwbare partner met hartstocht, discipline, verantwoordelijkheid en eerlijkheid. Wij hebben een team van ervaren verkooppersonen en bekwame klantenservices. Verander uw leverancier niet. Als de verandering moet is, is Bicheng juiste voor u.
