Korte introductie
RO4350B hoogfrequent circuitmateriaal is glasvezelversterkte koolwaterstof / keramische laminaten (niet PTFE) ontworpen voor prestatiegevoelige, grootschalige commerciële toepassingen. Momenteel zijn dubbelzijdige en meerlagige RO4350B-PCB's verkrijgbaar bij het Bicheng-bedrijf. Dubbelzijdige RO4350B-PCB met een dikte van 10 milliliter (0,254 mm), 20 milliliter (0,508 mm), 30 milliliter (0,762 mm) en 60 milliliter (1,524 mm) zijn de bestsellers. We bieden prototypes, kleine series en volumeproductieservices.
voordelen
1) Uitstekende hoge frequentieprestaties toe te schrijven aan lage diëlektrische tolerantie en verlies;
2) Uitstekende dimensionale stabiliteit.
3) Lage thermische coëfficiënt van diëlektrische constante;
4) Uitbreiding met een lage Z-as;
5) Lage uitzettingscoëfficiënt in het vlak;
6) Stabiele elektrische eigenschappen versus frequentie;
toepassingen
1) Verzwakker, automatische poortinductie;
2) LNB's voor rechtstreekse uitzendsatellieten;
3) Microstrip-antenne, gespreid spectrum;
4) Microstrip- en cellulaire basisstationantennes en vermogensversterkers;
5) RF-identificatietags
6) Spread spectrum communicatiesystemen
7) Trunk-versterker, splittermodule etc.

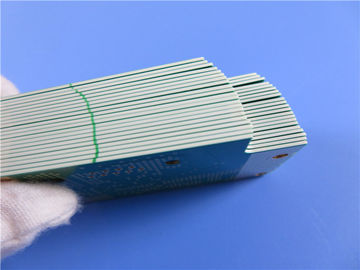

PCB-behuizing: onderdompeling gouden PCB op 30 mil RO4350B met dubbele lagen
(Printplaten zijn maatwerkproducten, de getoonde afbeelding en parameters zijn slechts ter referentie)
Algemene beschrijving
Dit is een type dubbelzijdige PCB gebouwd op hoogfrequent substraat met Tg 288 ° C voor de toepassing van 4G WiFi-module. Het is 0,8 mm dik, wit zeefdruk over groen soldeermasker. Alle via's staan open voor lucht. Pads zijn bedekt door onderdompelingsgoud. Het basismateriaal wordt gebruikt van Rogers RO4350B, het hele bord levert 1 PCB op. Ze zijn vervaardigd volgens IPC 6012 klasse 2 met behulp van de meegeleverde Gerber-gegevens. Elke 25 panelen zijn verpakt voor verzending.
Kenmerken en voordelen
De diëlektrische constante (DK) is laag en stabiel, dus de signaaloverdracht is zonder vertraging goed;
Delaminatie van koperfolie wordt niet veroorzaakt door de verandering van koude en warmte als gevolg van de consistentie met de thermische uitzettingscoëfficiënt van koperfolie;
Uitstekende dimensionale stabiliteit;
Goede weerstand tegen hoge temperaturen en lage temperaturen (-192 ℃ -260 ℃);
UL-erkend en voldoet aan de RoHS-richtlijn;
Elektrische test en hoogspanningstest;
Impedantiecontroletest en soldeerbaarheidstest;
Microsectie en thermische stresstest;
Betrouwbaarheidstest, isolatieweerstandstest en ionische contaminatietest;
Voldoen aan uw PCB-behoeften, van prototype tot massaproductie;
Toepassing
Versterker met lage ruis, sensoren voor akoestische detectie, opto-elektronische transmitters, 4G-antenne
Parameter en gegevensblad
| PCB SIZE | 67 x 33 mm = 1PCS |
| TYPE BOARD | Dubbelzijdige PCB |
| Aantal lagen | 2 lagen |
| Componenten voor opbouwmontage | JA |
| Via gatcomponenten | JA |
| LAGER STACKUP | koper ------- 35um (1 oz) + plaat TOP-laag |
| RO4350B 0,762 mm |
| koper ------- 35um (1oz) + plaat BOT Layer |
| TECHNOLOGIE | |
| Minimale trace en spatie: | 5 mil / 4,5 mil |
| Minimale / maximale gaten: | 0,3 mm / 4,6 mm |
| Aantal verschillende gaten: | 7 |
| Aantal boorgaten: | 105 |
| Aantal gefreesde gokkasten: | 0 |
| Aantal interne uitsparingen: | 0 |
| Impedantiecontrole: | Nee |
| Aantal Gouden vinger: | 0 |
| BOARDMATERIAAL | |
| Glass Epoxy: | RO4350B Tg280 ℃, er <3.48, Rogers Corp. |
| Laatste folie extern: | 1,5 oz |
| Laatste interne folie: | N / A |
| Uiteindelijke hoogte van PCB: | 0,8 mm ± 10% |
| PLATEN EN COATEN | |
| Oppervlakteafwerking | Immersion Gold |
| Soldeermasker Toepassen op: | TOP, minimum van 12 micron |
| Kleur soldeermasker: | Groen, PSR-2000GT600D, Taiyo geleverd. |
| Soldeermasker Type: | LPSM |
| CONTOUR / snijden | routing |
| MARKEERGEBIED | |
| Kant van Component Legend | TOP |
| Kleur van componentlegende | Wit, IJR-4000 MW300, merk Taiyo |
| Naam of logo van de fabrikant: | Gemarkeerd op het bord in een geleider en leg GRATIS gebied |
| VIA | Geplateerd gat (PTH), minimale grootte 0,3 mm. Soldeermasker onbedekt |
| FLAMIBILITY RATING | Goedkeuring UL 94-V0 MIN. |
| TOLERANTIES VAN DE DIMENSIE | |
| Overzicht Dimensie: | 0,0059" |
| Plating aan boord: | 0,0029" |
| Boortolerantie: | 0.002" |
| TEST | 100% elektrische test voor verzending |
| TYPE KUNSTWERK DAT MOET WORDEN GELEVERD | e-mailbestand, Gerber RS-274-X, PCBDOC enz |
| SERVICE GEBIED | Wereldwijd, wereldwijd. |
