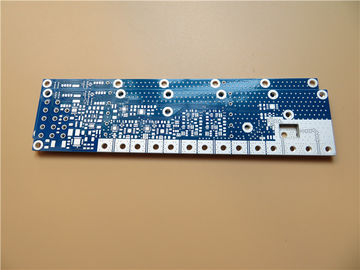

4 laag Hybride PCB met RO4003C + Gecombineerde FR4
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van hoge die frequentiepcb op RO4003C en FR4 wordt voortgebouwd voor de toepassing van analoge zender wordt gecombineerd. Het is een raad van 4 laagrf PCB bij 1,1 mm dik. Het is onderdompelingszilver eindigt met blauw soldeerselmasker en het wit silkscreen. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. Elk wordt 20 raad ingepakt voor verzending.
Eigenschappen en voordelen
Het kenmerk van laag diëlektrisch verlies maakt het signaalverlies op lager niveau, dat de signaaltransmissie van het gehele materiaal uitstekend maakt.
Stabiele elektrocoëfficiënt van diëlektrische constante.
De losmaking van koperfolie zal niet veroorzaakt worden door de verandering van koude en hitte toe te schrijven aan de consistentie met de thermische uitbreidingscoëfficiënt van koperfolie.
Het onderdompelingsgoud heeft uitstekende oppervlakteplanarity, bijzonder nuttig voor PCBs met BGA-pakketten of zelfs CSP opgezette componenten om mislukkingstarief tijdens assemblage en het solderen te verlagen.
PCB-de productie is strikt vanaf vereiste specificaties.
Het ontmoeten van uw gedrukte kringsraad vergt van PCB prototyping aan de productie van het massavolume.
Druk productiekosten van de geavanceerde materiaalinvoer, arbeider opleiding en de technologieverbetering en beheer.
Internationale goedkeuring
RoHSmaterialen
Toepassing
UHF-radio, Richtingkoppeling, Analoge zender, basisstationantenne
Parameter en gegevensblad
| PCB-GROOTTE |
70 x 12mm=1PCS |
| RAADStype |
Hybride PCB |
| Aantal Lagen |
Multilayer PCB, 4 lagenpcb |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
Nr |
| LAAGopeenstapeling |
koper - 35um laag van +plate (van 1oz) de HOOGSTE |
| RO4003C 0.203mm (8 mil) |
| koper - 35um (1oz) MidLayer 1 |
| Fr-4 0,50 mm |
| koper - 35um (1oz) MidLayer 2 |
| Fr-4 0,20 mm |
| koper - 17um (0.5oz) de Laag van +plate BOT |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
5 mil/6 mil |
| Minimum/Maximumgaten: |
0.3/5.5 mm |
| Aantal Verschillende Gaten: |
8 |
| Aantal Boorgaten: |
97 |
| Aantal Gemalen Groeven: |
0 |
| Aantal Interne Knipsels: |
1 |
| Impedantiecontrole: |
nr |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
RO4003C 0,203 mm (8 mil) en Fr-4 0,20 gecombineerde mm |
| Definitieve externe folie: |
1oz |
| Definitieve interne folie: |
1oz |
| Definitieve hoogte van PCB: |
1.1mm ±0.11 |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelingszilver |
| Het soldeerselmasker is van toepassing: |
Bovenkant en Bodemkant |
| De Kleur van het soldeerselmasker: |
Blauw, ksm-6189bl04/ksm-19H01 |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren |
| Het MERKEN |
|
| Kant van Componentenlegende |
Bovenkant |
| Kleur van Componentenlegende |
Wit |
| Fabrikant Name of Embleem: |
N/A |
| VIA |
Geplateerd door gat (PTH), via open |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ (0.15mm) |
| Raadsplateren: |
0,0030“ (0.076mm) |
| Boortolerantie: |
0,002“ (0.05mm) |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
Onze Drijfmogelijkheden 2021 van de Kringsraad
Blinde vias, Begraven vias
Flex PCB
Zware Koperraad 10oz
Hoge Tg, Hoog CTI-Materiaal
Hybride Fr-4 en Hoge Frequentiemateriaal
Impedantie Gecontroleerde PCB
IPC Klasse 2, IPC Klasse 3
Loodvrije PCB (Volgzame RoHS)
Multilayer PCBs aan 32+-de raad van koperlagen
PCB van de metaalkern (MCPCB)
PCB-Materialen – Fr-4, Polyimide, Rogers & meer
Fabrikant van RoHS de Volgzame PCB
Stijve Flex PCB
Rf-PCB/Hoge Frequentiepcb
Door-gat, BGA, Gouden Vinger, Randkoepel
Via-in-stootkussen, Gevulde vias
IATF16949, ISO14001 (2004), ISO9001 (2008), VERKLAARDE UL
Onze Diensten
Nadruk op Prototypen, Kleine Partijen, Volumeproductie
Snelle turn-around, tweezijdige PCB 24 beschikbare uren.
De huis-aan-huisverzendingsdienst
