4 die de laag drukte Kringsraad op 0,01“ (0.254mm) wordt voortgebouwd RO4350B + FR4

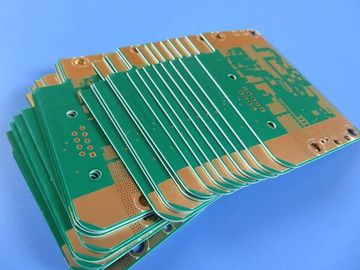

(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van 4 Lagen hybride PCB mengde 0.254mm (10 mil) RO4350B en 0.36mm Fr-4 voor de toepassing van Hoge snelheidsservers.
Basisspecificaties
Grondstof: RO4350B 0,254 mm + FR4 0,36 mm + pp 0,36 mm
Laagtelling: 4 lagen
Type: Enige individuele raad
Formaat: 108mm x 36mm = 1 type = 1 stuk
De oppervlakte eindigt: Onderdompelingsgoud
Kopergewicht: Buitenlaag 35 μm/Binnenlaag 35 μm
Soldeerselmasker/Legende: Groen/wit
Definitieve PCB-hoogte: 1,3 mm
Norm: IPC 6012 Klasse 2
Verpakking: 25 stukken worden ingepakt voor verzending.
Levertijd: 10 werkdagen
Houdbaarheid: 6 maanden
Eigenschappen en voordelen
RO4350B stelt een stabiele diëlektrische constante over een breed frequentiegebied tentoon. Dit maakt tot het een ideaal substraat voor breedbandtoepassingen;
Si-de prestatiesverbetering over stapel-UPS met al FR4-raad;
Kostenvermindering over stapel-UPS met al materiaal met beperkte verliezen;
Betrouwbaarheidstest, de test van de isolatieweerstand en Ionische verontreinigingstest;
Het voldoen aan van uw PCB-behoeften van prototype aan massaproduktie;
UL, ISO14001, VERKLAARDE TS16949;
Levering op tijd: >98%
Het tarief van de klantenklacht: <1>
Toepassing
UHF-radio, Interferentiefilter, Binnenmuur hangende antenne, Combine
Parameter en gegevensblad
| PCB-GROOTTE |
108 x 36mm=1PCS |
| RAADStype |
Multilayer PCB |
| Aantal Lagen |
4 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
JA |
| LAAGopeenstapeling |
koper - 18µm (0,5 oz) +plate HOOGSTE laag |
| RO4350B 0.254mm |
| koper - 18µm |
| Prepreg 0.36mm |
| koper - 35µm |
| Fr-4 kern 0.36mm |
| koper - 18µm (0.5oz) + plaatbot Laag |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
9,8 mil/5,8 mil |
| Minimum/Maximumgaten: |
0,3 mm/2,6 mm |
| Aantal Verschillende Gaten: |
5 |
| Aantal Boorgaten: |
112 |
| Aantal Gemalen Groeven: |
0 |
| Aantal Interne Knipsels: |
Nr |
| Impedantiecontrole: |
nr |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
RO4350B Tg280℃, ER<3>
|
| Definitieve externe folie: |
1,0 oz |
| Definitieve interne folie: |
1 oz |
| Definitieve hoogte van PCB: |
1,3 mm ±10% |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelingsgoud |
| Het soldeerselmasker is van toepassing: |
BOVENKANT en Bodem, 15 micronminimum |
| De Kleur van het soldeerselmasker: |
Groen, psr-2000GT600D, Taiyo Supplied. |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren |
| Het MERKEN |
|
| Kant van Componentenlegende |
Zowel bovenkant als bodemkanten |
| Kleur van Componentenlegende |
Wit, ijr-4000 MW300, Taiyo-merk |
| Fabrikant Name of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA |
Geplateerd door gat (PTH), minimumgrootte 0.3mm. |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
Kwaliteitsbeleid
Bicheng heeft reeks beheersprocedures en benaderingen ontwikkeld om te verzekeren dat PCBs overeenkomstig de eisen van de klanten is, inclusief van selectie van de verkopers, onderhanden werk (WIP) inspectie, uitgaande leveringsinspectie en klantenservice enz.
Evaluatie en Controle van Leveranciers
De leveranciers moeten door Bicheng worden geëvalueerd. Bovendien zal Bicheng zal leveranciers elk jaar om schatten en rangschikken te waarborgen de geleverde materialen aan de vereisten van Bicheng voldoen. Voorts ontwikkelt Bicheng onophoudelijk leveranciers en controleert hen om hun kwaliteit en milieubeheer te verbeteren baserend op de systemen van ISO9001 & ISO14001.
Contractevaluatie
Bicheng zal de eisen van de klant herzien en verifiëren om ervoor te zorgen dat wij het vermogen hebben om aan de eisen van klanten met inbegrip van specificaties, levering en andere eisen te voldoen voorafgaand aan het goedkeuren van een orde.
Het maken, controle en controle van productiegegevens.
Wanneer de de het ontwerpgegevens en specificaties van klanten aan onze marktafdeling worden verstrekt, moet Bicheng alle vereisten verifiëren. Dan, zet de ontwerpgegevens in productiegegevens door om CAM. Tot slot wordt een productieinstructie (MI) geproduceerd volgens het echte productieproces en de technologieën voor verwerkende afdeling als basis voor daadwerkelijke vervaardiging. MI moet door onafhankelijke ingenieurs en QA ingenieurs vóór kwestie worden herzien.
Inkomende Materiële Kwaliteitscontrole
Alle materialen moeten worden geïnspecteerd alvorens op te slaan. Wij bepaalden een reeks van strikte inspectieprocedure en instructie om de inkomende materialen te controleren. Voorts waarborgen de diverse nauwkeurige het inspecteren instrumenten en apparaten het vermogen om het materiële goed of niet te beoordelen. Wij geven eerst materiaal met - in/eerst - uit eerste uit principe uit, en verspreiden „alarm“ want het materiaal dat de houdbaarheid zal bereiken om de materialen te verzekeren vóór vervaldag wordt uitgeput.
Controle van Productieproces
De juiste productieinstructie (MI), het uitvoerige materiaalbeheer en het onderhoud en de procesbeheersing, de strikte WIP-inspectie en de controle evenals het werk de instructie, die allemaal maken het gehele vervaardigingsproces gecontroleerd totaal.
Definitieve Controle en Inspectie
Al PCBs moet door de open en korte test zijn gegaan evenals ging de visuele inspectie na de gespecificeerde fysieke tests over. Wij bezitten divers geavanceerd testmateriaal met inbegrip van aangepast, machines van de sonde de vliegende test om te waarborgen dat elke PCB geteste 100% is.
De Controle van de productlevering
Wij opstelling een specifieke FQA-afdeling om de PCB-producten volgens de de specificaties en eisen van de klant door bemonstering te inspecteren. Gekwalificeerde PCBs gaat worden ingepakt.
FQA moet ook een 100%-controle van de pakhuis verpakking en het verschepen producten, met inbegrip van productaantal, klantenaantal, producthoeveelheid, verzendadres etc. voorafgaand aan verzending uitvoeren.
Klantenservice
Wij plaatsen - omhoog behandelt een professioneel klantenserviceteam proactively om met klanten te communiceren en geschikt de terugkoppeling van de klanten. Wij concentreren ons hoogst op de behoeften van klanten en om de eisen te begrijpen van klanten, geschikt om het beleid van klantenservice en PCB-productvereisten aan te passen.
