RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Plaats van herkomst: | China |
Merknaam: | Bicheng Enterprise |
Certificering: | UL |
Modelnummer: | OIC-002-V0.2 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | USD 2.99-6.99 PER PIECE |
Verpakking Details: | vacuüm |
Levertijd: | 10 werkdagen |
Betalingscondities: | T / T, Western Union |
Levering vermogen: | 45000 stukken per maand |
Aantal lagen: | 2 | Glas Epoxy:: | RO4350B 20mil (0.508mm), Tg 288℃ |
---|---|---|---|
Definitieve folie: | 1,5 oz | Definitieve hoogte van PCB:: | 0,6 mm ±10% |
De oppervlakte eindigt: | Onderdompelings Gouden (nikkel 81,1%) 2µ“ over 100µ“ | De Kleur van het soldeerselmasker:: | groen |
Kleur van Componentenlegende: | wit | Test: | 100% elektrotest vroegere verzending |

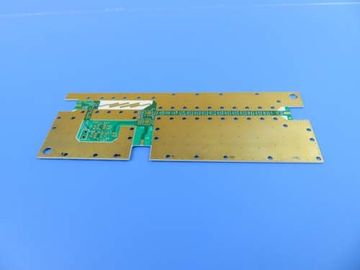

Hoge Frequentiepcb RO4350B 20 mil 2 Laag met Onderdompelingsgoud
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van hoge die frequentiepcb op RO4350B voor de toepassing van rf-module wordt voortgebouwd. Het is een raad van 2 laagrf PCB bij 0,6 mm dik. Het is onderdompelingsgoud eindigt met soldeerselmasker en silkscreen van Taiyo. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. Elk wordt 10 raad ingepakt voor verzending.
Eigenschappen en voordelen
Lage waterabsorbability beïnvloedt diëlektrische constante en diëlektrisch verlies minder bij vocht.
De hittebestendigheid, de chemische weerstand, de schokweerstand en de schilsterkte zijn goed.
De temperatuurcoëfficiënt van diëlektrische constante is onder laagst van om het even welk materiaal van de kringsraad, makend tot het ideaal voor temperatuur gevoelige toepassingen.
ENIG heeft goede oxydatieweerstand en goede hittedissipatie.
De Huis-aan-huisverzending van DDU met concurrerende het verschepen kosten,
Het techniekontwerp verhindert problemen in voorproductie voor te komen.
Op tijd de dienst
De ervaring van meer dan 15 jaar
Geavanceerd technisch
Toepassing
Antenne, Multicoupler combine, Binnenmuur hangende antenne, Duplexer
Parameter en gegevensblad
PCB-GROOTTE | 16 x 83mm=1PCS |
RAADStype | |
Aantal Lagen | Tweezijdige PCB, 2 Lagenpcb |
De oppervlakte zet Componenten op | JA |
Door Gatencomponenten | nr |
LAAGopeenstapeling | koper - 35um laag van +plate (van 1oz) de HOOGSTE |
RO4350B 20mil (0.508mm) | |
koper - 35um (1oz) de Laag van +plate BOT | |
TECHNOLOGIE | |
Minimumspoor en Ruimte: | 5.98mil/6.18mil |
Minimum/Maximumgaten: | 0.3/3.2mm |
Aantal Verschillende Gaten: | 5 |
Aantal Boorgaten: | 431 |
Aantal Gemalen Groeven: | 0 |
Aantal Interne Knipsels: | nr |
Impedantiecontrole | nr |
RAADSmateriaal | |
Glas Epoxy: | RO4350B 20mil (0.508mm), Tg 288℃ |
Definitieve externe folie: | 1.5oz |
Definitieve interne folie: | 0oz |
Definitieve hoogte van PCB: | 0.6mm ±0.1 |
PLATEREN EN DEKLAAG | |
De oppervlakte eindigt | Onderdompelings Gouden (nikkel 81,1%) 2µ“ over 100µ“ |
Het soldeerselmasker is van toepassing: | Bovenkant en Bodem, 12micron-Minimum |
De Kleur van het soldeerselmasker: | Groen, L.P.-4G g-05, geleverde Nanya |
Het Type van soldeerselmasker: | LPSM |
CONTOUR/CUTTING | Het verpletteren |
Het MERKEN | |
Kant van Componentenlegende | BOVENKANT |
Kleur van Componentenlegende | Wit, s-380W, Taiyo Supplied. |
Fabrikant Name of Embleem: | Duidelijk op de raad in een leider en leged VRIJ GEBIED |
VIA | Geplateerd door Gat (PTH) |
FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
AFMETINGStolerantie | |
Overzichtsdimensie: | 0,0059“ (0.15mm) |
Raadsplateren: | 0,0030“ (0.076mm) |
Boortolerantie: | 0,002“ (0.05mm) |
TEST | 100% elektrotest vroegere verzending |
TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
DE DIENSTgebied | Wereldwijd, globaal. |
Ongeveer ons
Bichengpcb, een unieke gedrukte die leverancier van de kringsraad in Shenzhen China wordt gebaseerd dient klanten wereldwijd aangezien het in 2003 geboren is. In Bicheng, gaat elke partij van PCB door elektrotest, AOI-inspectie, hoogspanningstest, de test van de Impedantiecontrole, micro-sectie, soldeersel-capaciteit test, thermische stresstest, betrouwbaarheidstest, de test van de isolatieweerstand en Ionische verontreinigingstest enz. Tot slot is het als een mooie gift dat aan uw handen moet worden geleverd.
Verschillende installatieschaal om voor uw vereisten aan te passen
16000 de bouw van de vierkante meterfabriek
30000 het vermogen van de vierkante metermaand
8000 types van PCB per maand
ISO9001, ISO14001, TS16949, Verklaarde UL
Verscheidenheid van PCB-technologie om de markteisen te ontmoeten
HDI-raad
Zware koperraad
Hybride materiële raad
Blind via raad
Hoge frequentieraad
De raad van de metaalkern
Onderdompelings gouden raad
Multilayer raad
Backplane raad
Gouden vingerraad
Uitvoerige presale van de verkoopdienst, in verkoop en na verkoop.
Het snelle CADCAM-controleren en vrij PCB-citaat
Free-of-charge PCB-panelization
Het vermogen van prototypepcb
Het vermogen van de volumeproductie
Snelle turn-around steekproeven
Free-of-charge PCB-test
Stevige kartonverpakking
