Raad van Rogersro4003c de Hoge Frequancy PCB

Hello iedereen,

Vandaag, gaan wij hoge die frequentiepcb introduceren op RO4003C-laminaten wordt voortgebouwd.

RO4003C is een geweven ceramisch-gevuld laminaat van de glasdoek versterkt koolwaterstof hars van Rogers Corporation, dat zeer gelijkaardige elektrische eigenschappen aan PTFE heeft en zijn werkbaarheid aan epoxyhars (glasdoek) materiaal gelijkaardig is.

Nu zie de 5 voordelen van RO4003C-laminaten.

1. Superieure hoge frequentieprestaties

RO4003C de materialen zijn koolwaterstof ceramische gevulde laminaten, niet PTFE die worden ontworpen om superieure hoge frequentieprestaties aan te bieden.

2. Laag diëlektrisch verlies

De resultaten met beperkte verliezen in uitstekende elektroprestaties en staat toepassingen met hoge werkende frequenties toe.

3. Stabiele elektrische eigenschappen tegenover frequentie

RO4003C het materiaal bezit de eigenschappen van rf-microgolfkringen, passende netwerken en de gecontroleerde lijnen van de impedantietransmissie.

4. Lage thermische coëfficiënt van diëlektrische constante

Dit staat RO4003C toe om uitstekende dimensionale stabiliteit, een bezit nodig voor gemengde diëlektrische multi-layer PCBs-bouw en betrouwbaar tentoon te stellen geplateerd door gaten.

5. Kosten

RO4003C-de laminaten kunnen worden vervaardigd gebruikend norm Fr-4 processen, niet vereisen via voorbereiding prcoesses speicalized, door geautomatiseerd behandelende die systemen en het schrobben materiaal kan worden verwerkt voor de voorbereiding van de koperoppervlakte wordt gebruikt. Deze eigenschappen staan toe het in volume productie kan gebruiken en worden concurrerend geprijst.

PCB-Vermogen

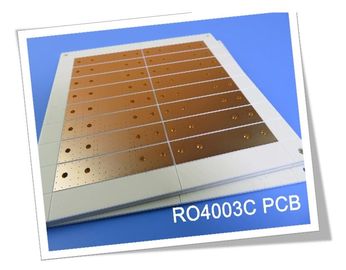

De tweezijdige kringsraad op RO4003C is beschikbaar in een verscheidenheid van dikten, zoals 12mil, 16mil, 20mil, 32mil en 60mil. Het heeft in een verscheidenheid van typische en niet-traditionele microgolf/radiofrequentietoepassingen, zoals basisstationantennes, machtsversterkers, RFID, radar en sensoren enz. gebruikt.

De basiskleur van RO4003C-PCB is wit.

Multilayer kringsraad op RO4003C wordt wijd gebruikt in de toepassing van hoge betrouwbaarheidsruimte en zijn prepreglaag is ook rogers plakkend materiaal -RO4450F.

om productiekost te bewaren maar signaalverlies in hoge frequentiemilieu niet te verminderen, kwam de gemengde drukproductie met Fr-4 tot stand. Momenteel, is de technologie van gemengde kringsraad rijp en populair in de markt.

Wij specialiseren ons in aanbieden u prototype, kleine partijen en de massaproduktiedienst.

Als u om het even welke vereisten op dit soort PCB hebt, gelieve te voelen vrij om ons te contacteren.

Dank u voor uw lezing.
