Hoge die Frequentiepcb op 30mil RO4350B met Onderdompelingsgoud wordt voortgebouwd
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving

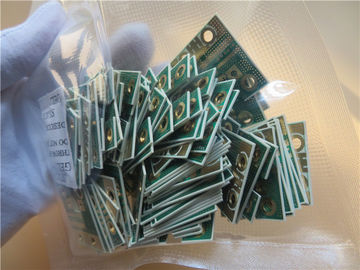

Dit is een type van 2 die lagenpcb op het substraat van 30mil RO4350B met Tg 280°C voor de toepassing van Splitser HDMI wordt voortgebouwd. Het is 0,8 mm dik met wit silkscreen (Taiyo) op groen soldeerselmasker (Taiyo) en onderdompelingsgoud op stootkussens. De grondstof is van Rogers leverend enige omhooggaande PCB. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk wordt 50 raad ingepakt voor verzending.
Eigenschappen en voordelen
Uitstekende hoge frequentieprestaties toe te schrijven aan laag diëlektrisch tolerantie en verlies.
De losmaking van koperfolie zal niet veroorzaakt worden door de verandering van koude en hitte toe te schrijven aan de consistentie met de thermische uitbreidingscoëfficiënt van koperfolie.
Het kenmerk van laag diëlektrisch verlies maakt het signaalverlies op lager niveau, dat de signaaltransmissie van het gehele materiaal uitstekend maakt.
ENIG heeft goede oxydatieweerstand en goede hittedissipatie.
De Huis-aan-huisverzending van DDU met concurrerende het verschepen kosten,
De gehele vervaardigingsprocessen worden totaal gecontroleerd.
Snel en flexibel om de tijd van productie van prototype aan standaardproductie te besparen
De kleine hoeveelheidsorde wordt goedgekeurd
UL erkend en richtlijn-Volgzame RoHS
Toepassing
Mixer, Radarsensoren, rf-Schakelaars, Automatische poortinductie, Antennecombine, Zendercombine
Parameter en gegevensblad
| PCB-GROOTTE |
35 x 29 mm=1PCS |
| RAADStype |
Tweezijdige PCB |
| Aantal Lagen |
2 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
Nr |
| LAAGopeenstapeling |
koper - 35um (1 oz) de HOOGSTE laag van +plate |
| RO4350B 0.762mm |
| koper - 35um (1 oz) de laag van +plate BOT |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
6 mil/7 mil |
| Minimum/Maximumgaten: |
0,3 mm/5,6 mm |
| Aantal Verschillende Gaten: |
3 |
| Aantal Boorgaten: |
325 |
| Aantal Gemalen Groeven: |
0 |
| Aantal Interne Knipsels: |
1 |
| Impedantiecontrole: |
nr |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
RO4350B Tg288℃, ER<3>
|
| Definitieve externe folie: |
1 oz |
| Definitieve interne folie: |
1 oz |
| Definitieve hoogte van PCB: |
0,8 mm ±0.08 |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelings gouden (37,1%) 0.05µm meer dan 3µm nikkel |
| Het soldeerselmasker is van toepassing: |
BOVENKANT en Bodem, 12micron-Minimum |
| De Kleur van het soldeerselmasker: |
Groen, psr-2000GT600D, Taiyo Supplied. |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren |
| Het MERKEN |
|
| Kant van Componentenlegende |
BOVENKANT en Bodem. |
| Kleur van Componentenlegende |
Wit, ijr-4000 MW300, Taiyo-merk |
| Fabrikant Name of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA |
Geplateerd door gat (PTH), minimumgrootte 0.3mm. |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
