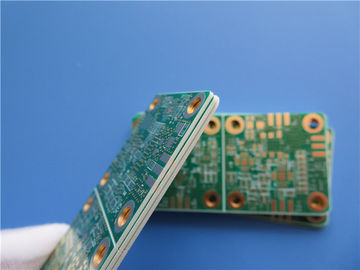

Onderdompelings Gouden die rf PCB op RO4350B 30mil met 2 Laagkoper wordt voortgebouwd
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van dubbele die laagpcb op het substraat van 30mil RO4350B met Tg 280°C voor de toepassing van Antenne WiFi wordt voortgebouwd. Het is 0,8 mm dik met wit silkscreen (Taiyo) op groen soldeerselmasker (Taiyo) en onderdompelingsgoud op stootkussens. Alle vias worden ontworpen met open-soldeersel-masker. De grondstof is van Rogers leverend 2 ontwerpen 2 op PCBs per paneel om kosten te besparen. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 50 panelen ingepakt voor verzending.
Eigenschappen en voordelen
Goede temperatuur op hoge temperatuur en lage weerstand. (- 192℃-260℃)
RO4350B stelt een stabiele diëlektrische constante over een breed frequentiegebied tentoon. Dit maakt tot het een ideaal substraat voor breedbandtoepassingen.
Stabiele elektrocoëfficiënt van diëlektrische constante.
Het onderdompelingsgoud heeft uitstekende oppervlakteplanarity, bijzonder nuttig voor PCBs met BGA-pakketten of zelfs CSP opgezette componenten om mislukkingstarief tijdens assemblage en het solderen te verlagen.
Hoogspanningstest, de test van de Impedantiecontrole, micro-sectie, soldeersel-capaciteit test,
Juiste productieinstructie (MI),
Levering op tijd: >98%
In aanmerking komend productentarief van eerste productie: >95%
Concurrerende prijs
Toepassing
Splitser, Variocoupler, Microfilmantenne, 3G-antenne, Relaisposten, rf-Schakelaars
Parameter en gegevensblad
| PCB-GROOTTE |
35 x 77 mm=2 ontwerpt = 2PCS |
| RAADStype |
Tweezijdige PCB |
| Aantal Lagen |
2 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
Nr |
| LAAGopeenstapeling |
koper - 35um (1 oz) de HOOGSTE laag van +plate |
| RO4350B 0.762mm |
| koper - 35um (1 oz) de laag van +plate BOT |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
6 mil/6 mil |
| Minimum/Maximumgaten: |
0,3 mm/5,6 mm |
| Aantal Verschillende Gaten: |
2 |
| Aantal Boorgaten: |
182 |
| Aantal Gemalen Groeven: |
0 |
| Aantal Interne Knipsels: |
0 |
| Impedantiecontrole: |
nr |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
RO4350B Tg288℃, ER<3>
|
| Definitieve externe folie: |
1 oz |
| Definitieve interne folie: |
1 oz |
| Definitieve hoogte van PCB: |
0,8 mm ±0.08 |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelings gouden (23,3%) 0.05µm meer dan 3µm nikkel |
| Het soldeerselmasker is van toepassing: |
BOVENKANT en Bodem, 12micron-Minimum |
| De Kleur van het soldeerselmasker: |
Groen, psr-2000GT600D, Taiyo Supplied. |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren, v-besnoeiing |
| Het MERKEN |
|
| Kant van Componentenlegende |
BOVENKANT en Bodem. |
| Kleur van Componentenlegende |
Wit, ijr-4000 MW300, Taiyo-merk |
| Fabrikant Name of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA |
Geplateerd door gat (PTH), minimumgrootte 0.3mm. |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
