RF-35 PCB hoogfrequente printplaat 30 mil 1,524 mm dubbelzijdig met onderdompeling goud en zwart soldeermasker

RF-35 hoogfrequente printplaat 30mil 1,524 mm dubbelzijdige RF-printplaat met onderdompelingsgoud en zwart soldeermasker

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)

Korte introductie

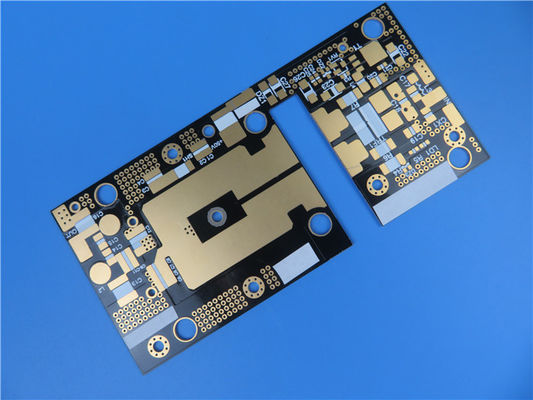

Dit is een type ORCER (Organic Ceramic) RF-35 hoogfrequente PCB.Het is gebouwd op een kern van 30 mil met 2 oz koper op zowel de boven- als de onderlaag (dubbelzijdig bord).Het is 120 mm lang en 60 mm breed met onderdompelingsgoud op pads.Onderste laag is open voor lucht met gouden oppervlak zoals we hebben gezien.

Taconic RF-printplaat

Naast RF-35 zijn er nog andere soorten Taconic “RF” PCB's bij ons in huis.Zoals RF-10 (10mil, 20mil, 25mil, 60mil en 125mil), RF-30A (10mil, 20mil, 30mil, 40mil en 60mil), RF-35TC (10mil, 20mil, 30mil), RF-60TC (10mil, 20mil , 30mil, 60mil en 125mil), RF-35A2 (5mil, 10mil, 20mil, 30mil en 60mil) etc. DK varieert van 2,97 tot 10,2 etc.

Typische applicaties:

Eindversterkers

Filters en koppelingen

passieve componenten

PCB-specificaties

AnderPCB Beschikbaar Mmateriaal

FR-4 Tg>135, Hoge Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A enz.)

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, enz.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC enz.

Rogers TMM4, TMM10, Kappa 438 enz.

PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2 )

Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 enz.

AD450, AD600, TC350 enz.

Nelco N4000, N9350, N9240

PCB met metalen kern, materiaal 1W/MK-3W/MK

Flexibele printplaat

VERMOGEN

2500-3000 soorten elke maand.

SERVICEGEBIED

Noord-Amerika, Oceanië, Zuidoost-Azië, Oost-Europa, Afrika, Latijns-Amerika, West- en Zuid-Europa, Noord-Europa, Centraal- en Zuid-Azië, Midden-Oosten.
