Taconic tlx-8 Hoge Frequentiepcb de Kringsraad van 62mil 1.575mm tlx-8 rf met OSP

Taconic tlx-8 Hoge Frequentiepcb de Kringsraad van 62mil 1.575mm tlx-8 rf met OSP

  • Taconic tlx-8 Hoge Frequentiepcb de Kringsraad van 62mil 1.575mm tlx-8 rf met OSP
  • Taconic tlx-8 Hoge Frequentiepcb de Kringsraad van 62mil 1.575mm tlx-8 rf met OSP
Taconic tlx-8 Hoge Frequentiepcb de Kringsraad van 62mil 1.575mm tlx-8 rf met OSP
Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng Technologies Limited
Certificering: UL
Modelnummer: OIC-0030-V0.68
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD 9.99-99.99
Verpakking Details: Vacuüm
Levertijd: 10 WERKDAGEN
Betalingscondities: T/T, Western Union
Levering vermogen: 50000 stukken per maand
Contact
Gedetailleerde productomschrijving
Aantal Lagen: 2 Glas Epoxy: Tlx-8
Definitieve folie: 1,0 Oz Definitieve hoogte van PCB: 1,6 mm ±10%
De oppervlakte eindigt: OSP De Kleur van het soldeerselmasker: Nr
Kleur van Componentenlegende: Nr Test: 100% elektrotest vroegere verzending

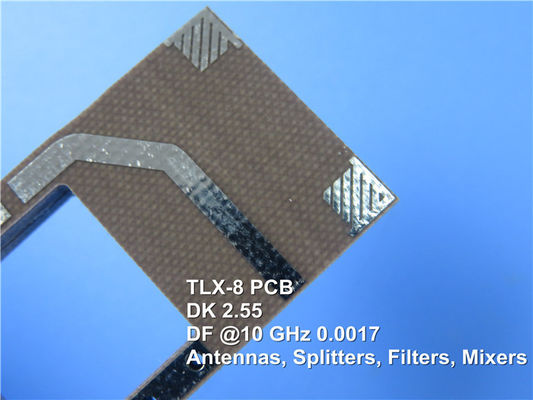

Taconic tlx-8 Hoge Frequentiepcb de Kringsraad van 62mil 1.575mm tlx-8 rf met OSP

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



TLX-aanbiedingenbetrouwbaarheid in een brede waaier van rf-toepassingen. Dit materiaal is veelzijdige toe te schrijven aan zijn 2,45 - 2,65 DK gamma en beschikbare dikten en koperbekleding. Het is geschikt voor lage de microgolfontwerpen van de laagtelling.



TLX is PTFE gebaseerd glasvezellaminaat, is het ideaal voor gebruik in radarsystemen, mobiele communicatiemiddelen, het materiaal van de microgolftest, de apparaten van de microgolftransmissie en rf-componenten.



TLX is een werkpaard in de rf-wereld van het microgolfsubstraat waar de glasvezel mechanische versterking aanbiedt waar een substraat strenge milieu's zoals ervaart: de weerstand tegen kruipen voor PCBs boutte aan een huisvesting vast dat hoge niveaus van trilling tijdens ruimtelancering, blootstelling op hoge temperatuur in motormodules, stralingsweerstand in ruimte, antenne voor oorlogsschepen ontmoet die op zee extreme milieu's en een substraat voor hoogtemeters ondergaan die een brede waaier van temperaturen tijdens vlucht zien.



Er zijn tlx-0 (dk2.45), tlx-9 (dk2.50), tlx-8 (dk2.55), tlx-7 (dk2.60) en tlx-6 (dk2.65) in de TLX-familie. De diëlektrische dikte van tlx-0 strekt zich van 0.127mm uit tot 6.35mm (5mil-250mil), strekken tlx-9 zich van 0.05mm uit tot 6.35mm (2mil - 250mil), strekken tlx-8 zich van 0.064mm uit tot 6.35mm (2.5mil aan 250mil), strekken tlx-7 zich van 0.089mm uit tot 6.35mm (3.5mil - 250mil), strekken tlx-6 zich van 0.089mm uit tot 6.35mm (3.5mil aan 250mil).



Taconic tlx-8 Hoge Frequentiepcb de Kringsraad van 62mil 1.575mm tlx-8 rf met OSP 0



Voordelen:

Uitstekende mechanische & thermische eigenschappen

Laag & stabiel DK

Dimensioneel stal

Lage vochtigheidsabsorptie

UL 94 classificatie v-o

Strak gecontroleerd DK

Lage DF

Voor lage de microgolfontwerpen van de laagtelling



Toepassingen:

Antennes

Koppelingen, Splitsers, Combines,

Versterkers, Mixers, Filters

Passieve componenten



PCB-Specificaties

PCB-GROOTTE 99 x 88mm=1PCS
RAADStype Tweezijdige PCB
Aantal Lagen 2 lagen
De oppervlakte zet Componenten op JA
Door Gatencomponenten Nr
LAAGopeenstapeling koper - 35um (1 oz) de HOOGSTE laag van +plate
Tlx-8 1.575mm
koper - 35um (1oz) + plaatbot Laag
TECHNOLOGIE
Minimumspoor en Ruimte: 15 mil/10 mil
Minimum/Maximumgaten: 0.5mm/2.0mm
Aantal Verschillende Gaten: N/A
Aantal Boorgaten: N/A
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: 0
Impedantiecontrole: nr
Aantal van Gouden vinger: 0
RAADSmateriaal
Glas Epoxy: Tlx-8 1.575mm
Definitieve externe folie: 1 oz
Definitieve interne folie: N/A
Definitieve hoogte van PCB: 1,6 mm ±10%
PLATEREN EN DEKLAAG
De oppervlakte eindigt OSP
Het soldeerselmasker is van toepassing: N/A
De Kleur van het soldeerselmasker: N/A
Het Type van soldeerselmasker: N/A
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende N/A
Kleur van Componentenlegende N/A
Fabrikant Name of Embleem: N/A
VIA N/A
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“
Raadsplateren: 0,0029“
Boortolerantie: 0,002“
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.



Taconic tlx-8 Hoge Frequentiepcb de Kringsraad van 62mil 1.575mm tlx-8 rf met OSP 1



Gegevensblad van tlx-8

TLX-8 TYPISCHE WAARDEN
Bezit Testmethode Eenheid Waarde Eenheid Waarde
DK @10 GHz Ipc-650 2.5.5.3   2.55   2.55
Df @1.9 GHz Ipc-650 2.5.5.5 .1   0,0012   0,0012
Df @10 GHz Ipc-650 2.5.5.5 .1   0,0017   0,0017
Diëlektrische Analyse Ipc-650 2.5.6 kV >45 kV >45
Vochtigheidsabsorptie Ipc-650 2.6.2.1 % 0,02 % 0,02
Flexural Sterkte (M.D.) ASTM D 709 psi 28.900 N/mm2
Flexural Sterkte (CD) ASTM D 709 psi 20.600 N/mm2
Treksterkte (M.D.) ASTM D 902 psi 35.600 N/mm2
Treksterkte (CD) ASTM D 902 psi 27.500 N/mm2
Verlenging bij Onderbreking (M.D.) ASTM D 902 % 3.94 % 3.94
Verlenging bij Onderbreking (CD) ASTM D 902 % 3.92 % 3.92
De Modulus van jongelui (M.D.) ASTM D 902 kpsi 980 N/mm2
De Modulus van jongelui (CD) ASTM D 902 kpsi 1.200 N/mm2
De Modulus van jongelui (M.D.) ASTM D 3039 kpsi 1.630 N/mm2
Poisson Verhouding ASTM D 3039   0,135 N/mm
Schil Stength (1 oz.ed) Ipc-650 2.4.8 Sec.5.2.2 (Thermische Spanning.) Ibs. /linear duim 15 N/mm
Schil Stength (1 oz.RTF) Ipc-650 2.4.8 Sec.5.2.2 (Thermische Spanning.) Ibs. /linear duim 17 N/mm
Schil Stength (½ oz.ed) Ipc-650 2.4.8.3 (Opgeheven Temperaturen.) Ibs. /linear duim 14 N/mm
Schil Stength (½ oz.ed) Ipc-650 2.4.8 Sec.5.2.2 (Thermische Spanning.) Ibs. /linear duim 11 N/mm
Schil Stength (1 oz.rolled) Ipc-650 2.4.8 Sec.5.2.2 (Thermische Spanning.) Ibs. /linear duim 13 N/mm 2.1
Warmtegeleidingsvermogen ASTM F433/ASTM 1530-06 W/M*K 0,19 W/M*K 0,19
Dimensionale Stabiliteit (M.D.) Ipc-650 2.4.39 Sec.5.5 (na bak.) mils/in. 0,06 mm/M
Dimensionale Stabiliteit (CD) Ipc-650 2.4.39 Sec.5.4 (na bak.) mils/in. 0,08 mm/M
Dimensionale Stabiliteit (M.D.) Ipc-650 2.4.39 Sec.5.5 (Thermische Spanning.) mils/in. 0,09 mm/M
Dimensionale Stabiliteit (CD) Ipc-650 2.4.39 Sec.5.5 (Thermische Spanning.) mils/in. 0,1 mm/M
Oppervlakteweerstandsvermogen Ipc-650 2.5.17.1 Sec.5.2.1 (Opgeheven Temperaturen.) Mohm 6,605 x 108 Mohm 6,605 x 108
Oppervlakteweerstandsvermogen Ipc-650 2.5.17.1 Sec.5.2.1 (Vochtigheid Cond.) Mohm 3,550 x 106 Mohm 3,550 x 106
Volumeweerstandsvermogen Ipc-650 2.5.17.1 Sec.5.2.1 (Opgeheven Temperaturen.) Mohm/cm 1,110 x 1010 Mohm/cm 1,110 x 1010
Volumeweerstandsvermogen Ipc-650 2.5.17.1 Sec.5.2.1 (Vochtigheid Cond.) Mohm/cm 1,046 x 1010 Mohm/cm 1,046 x 1010
CTE (X-as) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 21 ppm/℃ 21
CTE (y-as) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 23 ppm/℃ 23
CTE (z-as) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 215 ppm/℃ 215
Dichtheid (Soortelijk gewicht) ASTM D 792 g/cm3 2.25 g/cm3 2.25
Td (2%-Gewichtsverlies) IPC-650 2.4.24.6 (TGA) 535
Td (5%-Gewichtsverlies) IPC-650 2.4.24.6 (TGA) 553
Brandbaarheidsclassificatie Ul-94   V-0   V-0

Taconic tlx-8 Hoge Frequentiepcb de Kringsraad van 62mil 1.575mm tlx-8 rf met OSP 2
