Van de Hoge Frequentiepcb 1.5mm DK 2,65 PTFE rf van PTFE de Kringsraad met 3oz-de Onderdompelingsgoud van de Koperdeklaag

Productdetails:

Plaats van herkomst:	China
Merknaam:	Bicheng Technologies Limited
Certificering:	UL
Modelnummer:	OIC-0098-V1.09

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	USD 9.99-99.99
Verpakking Details:	Vacuüm
Levertijd:	10 WERKDAGEN
Betalingscondities:	T/T, Western Union
Levering vermogen:	50000 stukken per maand

Contact

Gedetailleerde productomschrijving

Aantal Lagen:	2	Glas Epoxy:	PTFE
Definitieve folie:	1.0	Definitieve hoogte van PCB:	1,6 mm ±10%
De oppervlakte eindigt:	Onderdompelingsgoud	De Kleur van het soldeerselmasker:	Nr
Kleur van Componentenlegende:	Nr	Test:	100% elektrotest vroegere verzending

Van de Hoge Frequentiepcb 1.5mm DK 2,65 PTFE rf van PTFE de Kringsraad met 3oz-de Onderdompelingsgoud van de Koperdeklaag

(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Hello iedereen,

Vandaag spreken wij over een type van de raad van de de hoge frequentiekring van F4B.

F4B is het materiaal van de reeks hoge frequentie hoofdzakelijk PTFE-glasvezeldoek en ceramisch-gevulde PTFE-glasvezeldoek enz. Het is een reeks hoge frequentiematerialen van Chinees merk, dat in prijs en stal in kwaliteit goedkoop is. Het wordt wijd toegepast op radar, navigatie, satellietcommunicatie, 4G-mededelingen, 5G-mededelingen en dergelijke.

PCB-Specificaties

Laagtelling:	Tweezijdig
Grondstof:	F4B DK 2,65
Afmeting:	210 x 115mm
Gebeëindigde dikte	1.6mm ±10%
Gebeëindigd Kopergewicht:	3oz
SMOBC:	Nr
De oppervlakte eindigt:	Onderdompelingsgoud

De belangrijkste specificaties van deze raad is tweezijdige raad, is het substraat F4B, DK bij 2,65, 210mm lang door brede 115mm, dik gebeëindigde 1.6mm, gebeëindigd koper 3oz, geen geen soldeerselmasker silkscreen, en de oppervlakte eindigt is onderdompelingsgoud.

Zie omhoog de stapel.

Van de Hoge Frequentiepcb 1.5mm DK 2,65 PTFE rf van PTFE de Kringsraad met 3oz-de Onderdompelingsgoud van de Koperdeklaag 0

De hoogste laag en de bodemlaag zijn 3oz-gebeëindigd koper. F4b is het diëlektrische materiaal in het midden van 2 lagen koper, die diëlektrische constante tonen bij 2,65

Van de Hoge Frequentiepcb 1.5mm DK 2,65 PTFE rf van PTFE de Kringsraad met 3oz-de Onderdompelingsgoud van de Koperdeklaag 1

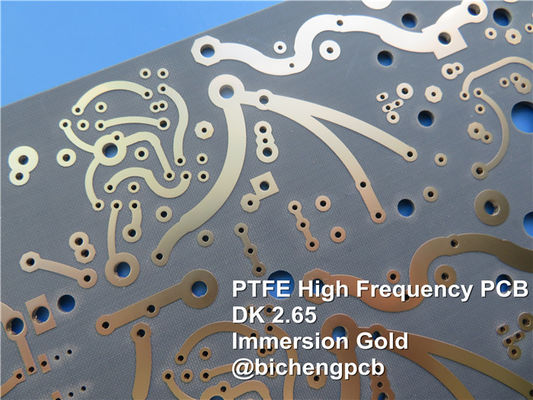

Van de foto van deze raad, is het spoor dikker dan normale raad; de oppervlakte eindigt is onderdompelingsgoud en geen soldeerselmasker en silkscreen.

Ons PCB-Vermogen (PTFE)

PCB-Materiaal:	PTFE
Code:	F4B reeks
Diëlektrische constante:	2.2, 2.55 en 2.65
Diëlektrische constante:	2.17, 2.45, 2.75 en 3.0
Laagtelling:	1 laag, 2 Laag, Multilayer, Hybride type
Kopergewicht:	0.5oz, 1oz, 2oz, 3oz
PCB-dikte:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
PCB-dikte:	1.5mm, 2.0mm, 3.0mm, 4.0mm en 5.0mm, enz.
PCB-Grootte:	≤400mm X 500mm
De oppervlakte eindigt:	Naakt koper, HASL, ENIG, Onderdompelingstin enz.

De diëlektrische constante van F4B-materiaal is breed, zich uitstrekt 2,2 tot 3,0 enz.-waaiers van de Raadsdikte 0.17mm tot 5.0mm. Wij kunnen u de prototypedienst, kleine partijen en de massaproduktiedienst aanbieden.

Indien u om het even welke vragen hebt, gelieve te voelen vrij om ons te contacteren.

Dank u voor uw lezing.

Gegevensblad van PTFE (F4B)

Naam	Beproevingsomstandigheid			Eenheid	Waarde
Dichtheid	Normale staat			g/ cm3	2.1~2.35
Vochtigheidsabsorptie	Onderdompeling in het gedistilleerde water van 20±2℃ 24 uren			%	≤0.02
Werkende Temperatuur	High-low temperatuurkamer			℃	-50℃~+260℃
Warmtegeleidingsvermogen				W/m/k	0,8
(Typische) CTE	0~100℃ (εr: 2.1~2.3)			ppm/℃	25 (x)

					34 (y)
					252 (z)
(Typische) CTE	0~100℃ (εr: 2.3~2.9)			ppm/℃	14 (x)

					21 (y)
					173 (z)
(Typische) CTE	0~100℃ (εr: 2.9~3.5)			ppm/℃	12 (x)

					15 (y)
					95 (z)
Inkrimpingsfactor	2 uren in kokend water			%	0,0002
Oppervlakteweerstandsvermogen	500V gelijkstroom		Normale staat	M·Ω	≥1×104

			Constante vochtigheid en temperatuur		≥1×103
Volumeweerstandsvermogen	Normale staat			MΩ.cm	≥1×106
	Constante vochtigheid en temperatuur				≥1×105
Pin Resistance	500V gelijkstroom	Normale staat		MΩ	≥1×105
		Constante vochtigheid en temperatuur			≥1×103
Oppervlakte diëlektrische sterkte	Normale staat			d=1mm (Kv/mm)	≥1.2
	Constante vochtigheid en temperatuur				≥1.1
Diëlektrische Constante	10GHZ			εr	2.20, 2.55, 2.65, 3.0, 3.5 (±2%)

Dissipatiefactor	10GHZ			tgδ	2.2	≤7×10-4
					2.55~2.65	≤1×10-3
					3.0~3.5	≤1.5×10-3
