18 laag hoogfrequente PCB RO4350B + RO4450F Stackup voor RF/microwave toepassingen
  • Naam

18 laag hoogfrequente PCB RO4350B + RO4450F Stackup voor RF/microwave toepassingen

MOQ: 1 stuks
Prijs: 7USD/PCS
Leveringstermijn: 2-10 werkdagen
Betaalmethode: T/T
Toeleveringskapaciteit: 10000 stuks
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst
VS
Merknaam
Rogers
Modelnummer
RO4350B + RO4450F
Min. bestelaantal:
1 stuks
Prijs:
7USD/PCS
Levertijd:
2-10 werkdagen
Betalingscondities:
T/T
Levering vermogen:
10000 stuks
Productbeschrijving

18 laag hoogfrequente PCB RO4350B + RO4450F Stackup voor RF/microwave toepassingen


De nieuw geleverde 18-laag hoogfrequente PCB is ontworpen voor veeleisende RF en microwave toepassingen, met behulp van Rogers RO4350B laminaat en RO4450F bondply om uitzonderlijke signaal integriteit te bereiken,thermische stabiliteitHet is bedoeld voor missiesystemen zoals cellulaire basisstations, automotive radar en satellietcommunicatie.Er wordt voldaan aan de IPC-klasse 2-normen, en strenge elektrische tests worden voorafgaand aan de verzending uitgevoerd om de betrouwbaarheid te garanderen.

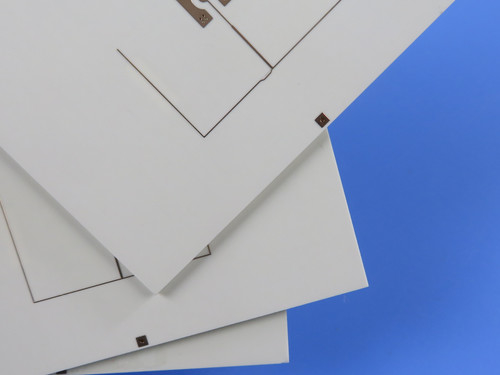

18 laag hoogfrequente PCB RO4350B + RO4450F Stackup voor RF/microwave toepassingen 0



Belangrijkste specificaties:

  • Materialen: Rogers RO4350B (kern) en RO4450F (bondply) worden gebruikt.
  • Aantal lagen: 18 lagen zijn opgenomen.
  • De afmetingen van het bord: 218 mm × 497 mm (± 0,15 mm tolerantie) worden behouden.
  • Dikte: een einddikte van 3,2 mm wordt bereikt.
  • Koperen gewicht: 1 oz (35 μm) wordt aangebracht op de binnenste en buitenste lagen.
  • Trace/Space: 4/4 mils worden ondersteund.
  • Minimum gatgrootte: 0,4 mm wordt bereikt met mechanisch boren.
  • Blind Vias: L11 L18 worden uitgevoerd.
  • Oppervlakteafwerking: onderdompelingsgoud + selectief hard goud (50 μinch) wordt aangebracht.
  • Soldeermasker: Blauw wordt gebruikt op bovenste en onderste lagen; witte zijscherm wordt gedrukt.
  • Via-behandeling: Via's zijn met hars gevuld en bedekt; via-in-pad- en press-fit-gaten zijn inbegrepen.
  • Testing: 100% elektrische test wordt uitgevoerd vóór verzending.



PCB'sSpecificaties

PCB-grootte 135 x 135 mm = 1 pcS
BOARD-TYPE Hoogfrequente PCB's, RF PCB's
Aantal lagen Double-sided PCB
Op het oppervlak gemonteerde componenten - Jawel.
Door middel van gaten - Jawel.
LAYER STACK koper ------- 35um ((1 oz) + PLATE
RO4350B 60mil
koper ------- 35um ((1 oz) + PLATE
Technologie
Minimaal spoor en ruimte: 11mil/12mil
Minimale / maximale gaten: 0.3/2.2 mm
Aantal verschillende gaten: 5
Aantal boorgaten: 184
Aantal geslepen gletsjes: 0
Aantal interne uitsnijdingen: 0
Impedantiebeheersing - Nee.
Materiaal voor het bord
Glas epoxy: RO4350B 60mil, Tg 288°C
Eindfolie externe: 1.5 oz
Eindfolie intern: 0 oz
Eindhoogte van PCB: 1.6 mm ± 0.16
Gelaagd en bekleed
Oppervlakte afwerking Elektroless nikkel over Immersion Gold (ENIG) (( 2 microinches over 100 microinches nikkel)
Soldeermasker: - Nee.
Kleur van het soldeermasker: - Nee.
Type soldeermasker: N/A
CONTOUR/SNIJTING Routing
Markering
Zijde van de legende van het onderdeel - Nee.
Kleur van de component Legende - Nee.
Naam of logo van de fabrikant: N/A
VIA Geplaatst door het gat ((PTH))
Vlambaarheidsklasse Uitsluitend voor voertuigen met een voertuigvergunning.
DIMENSIE-TOLERANTIE
Omvang van de contour: 0.0059" (0,15mm)
Platenplatering: 0.0030" (0.076mm)
Tolerantie van de boor: 0.002" (0,05 mm)
TEST 100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening Wereldwijd, wereldwijd.





Geavanceerde materiële voordelen:
✅ RO4350B Core:

Het resultaat is een zeer laag verlies (Dk = 3,48 ± 0,05 @ 10 GHz, Df = 0,0037).

Er is een hoge thermische geleidbaarheid (0,69 W/m/°K) en Tg > 280°C.

CTE wordt afgestemd op koper (X/Y/Z: 10/12/32 ppm/°C) voor betrouwbare geplateerde doorgangen.



RO4450F Bondply:

Voor meerlagige stabiliteit wordt een compatibele dielektrische (Dk = 3,52 ± 0,05) gewaarborgd.

Voor interconnecties met een hoge dichtheid is een hogere laterale stroom toegestaan.

Meerdere opeenvolgende lamineercycli worden ondersteund.



Gegevensbladvan Rogers 4350B (RO4350B)

RO4350B Typische waarde
Vastgoed RO4350B De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 3.48±0.05 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 3.66 Z.   8 tot 40 GHz Differentiële faselengte methode
Dissipatiefactor 0.0037
0.0031		 Z.   10 GHz/23°C
2.5 GHz/23°C		 IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε +50 Z. ppm/°C -50°C tot 150°C IPC-TM-650 2.5.5.5
Volumeweerstand 1.2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Oppervlakteweerstand 5.7 x 109   MΩ COND A IPC-TM-650 2.5.17.1
Elektrische kracht 31.2(780) Z. Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Tensielmodule 16,767 ((2,432)
14,153 ((2,053)		 X
Y		 MPa (ksi) NT1 geïsoleerd ASTM D 638
Treksterkte 203(29.5)
130(18.9)		 X
Y		 MPa (ksi) NT1 geïsoleerd ASTM D 638
Buigkracht 255
(37)		   MPa
(kpsi)		   IPC-TM-650 2.4.4
Dimensionale stabiliteit < 0.5 X, Y mm/m
(mil/inch)		 na etch+E2/150°C IPC-TM-650 2.4.39A
Coëfficiënt van thermische uitbreiding 10
12
32		 X
Y
Z.		 ppm/°C -55°C tot 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Een IPC-TM-650 2.4.24.3
Td 390   °C TGA   ASTM D 3850
Warmtegeleidbaarheid 0.69   W/M/oK 80°C ASTM C518
Vochtopname 0.06   % 48 uur onderdompeling 0.060"
monster Temperatuur 50°C		 ASTM D 570
Dichtheid 1.86   gm/cm3 23°C ASTM D 792
Koperen schil sterkte 0.88
(5.0)		   N/mm
(PLI)		 Na het solderen 1 oz.
EDC-folie		 IPC-TM-650 2.4.8
Ontvlambaarheid (3)V-0       UL 94
Loodvrij proces compatibel - Ja, dat klopt.





Ontwerp en fabricage:
Interconnecties met hoge dichtheid:632 via's en 779 pads (338 doorgat, 441 SMT) zijn geïntegreerd.

Gecontroleerde impedantie:Een strakke Dk-tolerantie wordt gehandhaafd voor een consistente RF-prestatie.

Robuuste constructie:Voor mechanische duurzaamheid zijn hars gevulde vias en persgaten inbegrepen.





Typische toepassingen:

  • antennes en versterkers voor cellulaire basisstations
  • Automobiele radar (77 GHz) en RF-sensoren
  • Satelliet-LNB's en lucht- en ruimtesystemen
  • Digitale hoge snelheid RF-ontwerpen
  • Naleving en documentatie:
  • Artwork Format: Gerber RS-274-X wordt geleverd.
  • Kwaliteitsnorm: IPC-Klasse 2 wordt nageleefd.
  • Wereldwijd beschikbaar: Wereldwijd verzending is mogelijk.





Waarom dit PCB wordt gekozen
Deze PCB is ontworpen voor hoogfrequente, krachtige RF-systemen, waar Rogers' geavanceerde materialen worden gebruikt om signaalverlies te minimaliseren, thermisch beheer te verbeteren,en zorgt voor een langdurige betrouwbaarheid onder moeilijke bedrijfsomstandigheden.



Voor aanpassingen of volumeprijzen zijn vragen welkom.
