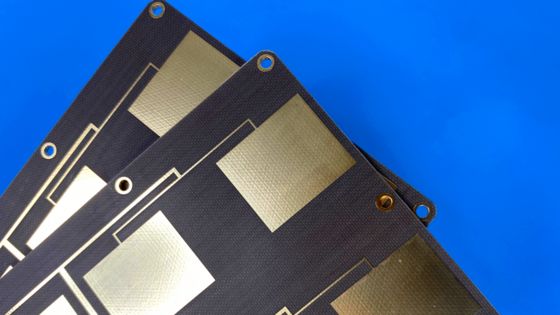

DiClad 870 PCB met hoge frequentie

Inleiding

Rogers DiClad 870 laminaat is geweven glasvezel versterkt.Composites op basis van PTFE die een lagere dielectrische constante en een lagere dissipatiefactor bieden door minder lagen van geweven glasvezel en een hogere verhouding van PTFE-gehalte te gebruiken.

De geweven glasvezelversterking in DiClad 870 biedt een grotere dimensionale stabiliteit dan niet-geweven glasvezelversterkte PTFE-based laminaten met vergelijkbare diëlektrische constanten.De gecoate glasvezellagen in DiClad 870-materialen zijn in dezelfde richting uitgelijnd.

Kenmerken

Hier zijn enkele opvallende kenmerken van DiClad 870 materialen.

Zij vertonen een dielectrische constante van 2,33 bij zowel 1 MHz als 10 GHz, waardoor een betrouwbare signaaloverdracht wordt gewaarborgd.

Bij 10 GHz vertonen deze laminaatplaten een lage dissipatiefactor van 0.0013, waarbij de signaalintegriteit wordt gehandhaafd.

DiClad 870 beschikt over een sterke koperen schilsterkte van 14 lbs/in met behulp van 35 μm folie per IPC TM-650 2.4.8 testmethode, die zorgt voor een robuuste koperen hechting.

De vochtabsorptie is uitzonderlijk laag met 0,02%, wat de stabiliteit in verschillende omgevingsomstandigheden garandeert.

Ten slotte voldoet DiClad 870 aan de ontvlambaarheidsnormen UL 94-V0, waardoor een hoge veiligheid en brandwerendheid worden gewaarborgd.

PCB-capaciteit

In deze sectie gaan we in op de verschillende mogelijkheden die we bieden voor uw DiClad 870 PCB's.

Onze diensten dekken een reeks lagen, van eenzijdige tot dubbelzijdige, meerlaagse en hybride PCB's, waardoor u veelzijdig kunt ontwerpen.

Wat dielektrische dikte betreft, bieden wij opties zoals 31 mil (0,787 mm), 93 mil (2,286 mm) en 125 mil (3,175 mm), die voldoen aan verschillende projectvereisten.

U kunt kiezen uit verschillende kopergewichten zoals 1 oz (35 μm) en 2 oz (70 μm) om aan uw geleidingsvermogen te voldoen.

Met een maximale PCB-grootte van 400 mm X 500 mm bieden wij voldoende ruimte voor uw ontwerpen, of het nu gaat om een enkel bord of meerdere ontwerpen binnen één paneel.

Onze soldeermaskeropties omvatten een verscheidenheid aan kleuren zoals groen, zwart, blauw, rood, geel en meer, zodat u uw PCB's kunt personaliseren.

Voor oppervlakteafwerkingen bieden wij een verscheidenheid aan keuzes, waaronder onderdompelingsgoud, HASL, onderdompeling zilver, onderdompeling tin, Bare koper, OSP, ENEPIG en puur goud.

Toepassingen

DiClad 870-PCB's worden vaak gebruikt in filters, koppelers en geluidsversterkers

Deze systemen worden ook gebruikt in vermogensafdelers, combinatoren en basisstationantennes, waar een laag verlies belangrijk is.

In radarvoedernetwerken, commerciële fase-arraynetwerken, begeleidingssystemen en digitale radio-antennes kunt u ook de aanwezigheid van DiClad 870-PCB's vinden.

Bedankt voor het kijken, tot volgende keer.
