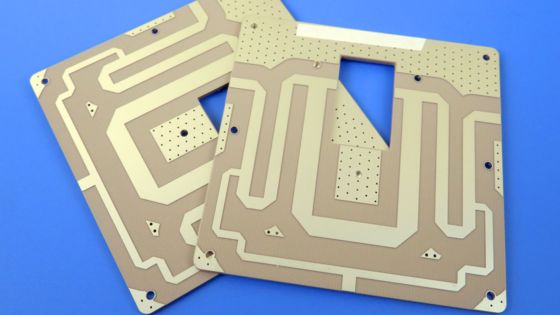

Rogers AD255C-substraten zijn RF-gelamineerd materiaal dat wordt gebruikt in telematica-antennesystemen voor auto's

Welke printplaten doen we? (34)

AD255CHoogfrequente PCB

Introductie

Rogers AD255C laminaten zijn een geavanceerde mix van een fluorpolymeer hars systeem, zorgvuldig geselecteerde keramische elementen en glasvezelversterking. Door de uitzonderlijke thermische eigenschappen van fluorpolymeerhars te benutten, naast de strategische integratie van keramische materialen en glasvezelversterking, onderscheiden AD255C materialen zich door hun verminderde verlies, lagere thermische uitzettingskarakteristieken en geminimaliseerde passieve intermodulatie (PIM) effecten. Deze unieke combinatie resulteert in een gespecialiseerd RF-laminaatmateriaal dat uitblinkt in een verscheidenheid aan microgolf- en RF-toepassingen binnen telecommunicatie-infrastructuur.

Kenmerken

De AD255C beschikt over verschillende opmerkelijke kenmerken, waaronder:

Zeer laag verlies PTFE en keramisch gevuld composiet: Dit geavanceerde composiet combineert PTFE met keramische vulstoffen, wat resulteert in uitzonderlijk laag signaalverlies, waardoor het perfect is voor hoogfrequente toepassingen.

Uitzonderlijke verliestangent: Met een verliestangent van slechts 0,0014 bij 10 GHz en basisstationfrequenties, garandeert dit materiaal efficiënte signaaloverdracht, waardoor energieverspilling wordt geminimaliseerd en de algehele prestaties worden verbeterd.

Diëlektrische constante van 2,55: Het materiaal heeft een diëlektrische constante van 2,55, wat zorgt voor betrouwbare elektrische isolatie met nauwe toleranties, wat essentieel is voor het behouden van de signaalintegriteit in gevoelige toepassingen.

Laag profiel koper: De toevoeging van koper met een laag profiel verbetert de geleidbaarheid en behoudt tegelijkertijd een compact ontwerp, waardoor het ideaal is voor omgevingen met beperkte ruimte.

Lage Z-richting CTE: Met een thermische uitzettingscoëfficiënt (CTE) van 50 ppm/°C in de Z-richting, biedt dit materiaal uitstekende dimensionale stabiliteit over temperatuurvariaties, waardoor consistente prestaties worden gegarandeerd onder een breed scala aan bedrijfsomstandigheden.

PCB-mogelijkheden

We bieden een breed scala aan PCB-productiemogelijkheden om aan uw projectspecificaties te voldoen, waaronder dubbelzijdige PCB's, meerlaagse PCB's en hybride boards.

Kopergewichtopties beschikbaar in 1oz (35µm) en 2oz (70µm), evenals verschillende diëlektrische dikteopties variërend van 20mil (0,508 mm) tot 125mil (3,175 mm).

De maximale PCB-grootte die we kunnen accommoderen is 400 mm x 500 mm, hetzij als een enkele printplaat binnen deze afmetingen, hetzij meerdere ontwerpen op een paneel van deze grootte.

Wat betreft soldeermaskeropties bieden we een selectie van kleuren zoals Groen, Zwart, Blauw, Geel, Rood, Paars en meer.

Bovendien bieden we een reeks oppervlakteafwerkingsopties, waaronder Immersiegoud, HASL, Immersiezilver, Immersietin, OSP, ENEPIG, Blank koper, Puur goud verguld en andere om aan verschillende voorkeuren en vereisten te voldoen.

Toepassingen

Typische toepassingen van AD255C PCB's zijn onder meer basisstationantennes voor cellulaire infrastructuur, telematica-antennesystemen voor de auto-industrie en commerciële satellietradio-antennes etc.
