Kan TFA294 Rogers RT/duroïde materialen vervangen in ruimtevaarttoepassingen?

Inleiding

In de veeleisende wereld van lucht- en ruimtevaart, defensie en millimetergolfcommunicatie zijn materiaalbetrouwbaarheid en -prestaties niet te onderhandelen.TFA294van Taizhou Wangling Insulation Material Factory is een premium PTFE keramisch composiet dielectrisch substraat dat luchtvaart- en ruimtevaart betrouwbaarheid biedt met uitzonderlijke elektrische en thermische prestaties. deel uitmaakt van de bredere TFA-serie, die Dk-opties van 2 bevat.94, 3.0, 6.15, en 10.2TFA294 is ontworpen om vergelijkbare hoogwaardige materialen van westerse leveranciers te vervangen, terwijl het een superieure frequentiestabiliteit biedt tot 77 GHz en verder.

In tegenstelling tot traditionele PTFE/geweven glasvezelmaterialen maken TFA-serie-substraten gebruik van een nieuwe met keramiek gevulde PTFE-constructie zonder glasvezeldoek.Dit elimineert het "glasvezel effect" op de verspreiding van elektromagnetische golvenHet is een zeer goed gebruik van de radioactieve energie van de radioactieve energie, met als resultaat een zeer laag dielektrisch verlies, een minimale anisotropie en een uitzonderlijke frequentiestabiliteit, waardoor het ideaal is voor de meest veeleisende millimetergolf- en luchtvaarttoepassingen.

Dit artikel biedt een uitgebreid overzicht van de eigenschappen van TFA294-laminaat, een gedetailleerd voorbeeld van het ontwerp van 2-lagig PCB en belangrijke informatie over de bronnen voor ingenieurs en aanbestedingsprofessionals.

Wat is TFA294 laminaat?

TFA294 is een PTFE (polytetrafluorethyleen) en keramisch samengesteld dielectrisch substraat uit de TFA-serie vervaardigd door Taizhou Wangling Insulation Material Factory.Het materiaal wordt geproduceerd met behulp van een geavanceerd proces dat niet afhankelijk is van traditionele glasvezeldoekimpregnatieIn plaats daarvan wordt gebruikgemaakt van een speciaal geprefabriceerd plaatproces in combinatie met gespecialiseerde laminatietechnieken.

Belangrijkste onderscheidend element: geen glasvezelstof

De TFA-serie substraten bevatten geen glasvezel doek (behalve wanneer de dielectrische dikte 1,5 mm overschrijdt, waarbij een minimale hoeveelheid wordt toegevoegd voor structurele ondersteuning).gelijkmatig verdeelde speciale nano-ceramica gemengd met PTFE-harsDeze unieke constructie biedt:

Geen "glasvezel effect"

Uitstekende frequentiestabiliteit ️ Consistente prestaties van lage frequenties tot en met 77 GHz

Ultralage dielectriciteitsverlies

Minimale X/Y/Z-anisotropie

Betrouwbaarheid in de luchtvaartsector

TFA294 is speciaal ontworpen voor lucht- en ruimtevaart- en defensietoepassingen en bevat:

Uitstekende stralingsbestandheid

Laag uitgassen

CTE gemonteerd op koper

Een breed werktemperatuurbereik van -55°C tot +260°C

Eigenschappen van TFA294 laminaat

Testmethoden:

Dielectrische constante (typisch): GB/T 12636-1990 of IPC-TM-650 2.5.5.5 (Stripline-methode, Z-richting)

Dielectrische constante (ontwerp): 50Ω Microstrip lijnmethode, Z-richting

Andere eigenschappen: IPC-TM-650 of GBT4722-2017

Notities:

Alle waarden zijn typische meetgegevens die bedoeld zijn om bij de materiaalkeuze te helpen.

Voor dielektrische diktes van meer dan 1,5 mm wordt een minimale hoeveelheid glasvezelstof toegevoegd.

Gegevens vormen geen uitdrukkelijke of impliciete garanties; gebruikers moeten de geschiktheid voor elke toepassing controleren

Uitzonderlijke frequentiestabiliteit (0,5 GHz ∼ 40 GHz+)

TFA294 vertoont een uitstekende frequentiestabiliteit over een breed bereik.

Stabiele dielectrische constante Dk blijft constant in het frequentiebereik

Ultralage verliezen over alle frequenties Df van 0,0010 bij 10 GHz en 20 GHz; 0,0012 bij 40 GHz

Verlengt tot 77 GHz Hoewel de testmethoden beperkt zijn tot 40 GHz, strekken de uitstekende eigenschappen van het materiaal zich uit tot millimetergolffrequenties tot en met 77 GHz,waardoor het ideaal is voor automotive radar en 5G/6G toepassingen

Uitstekende temperatuurstabiliteit (-55°C tot 150°C)

TFA294 toont uitzonderlijke temperatuurstabiliteit met:

TCDk van ongeveer -5 ppm/°C

Stabiele faseprestaties

Gebruikbare temperatuurruimte ver boven 150°C ️ Praktisch werkbereik ver boven het geteste bereik

Kenmerken en voordelen samenvatting

Standaardaanbiedingen

TFA294 en de bredere TFA-serie zijn verkrijgbaar in een breed scala aan diktes, paneldimenities en koperen bekledingsopties.

Standaardgroottes van panelen en koperen bekleding

Opties op basis van metaal (TFA294-AL / TFA294-CU)

TFA-serie biedt ook metalen ondersteunde versies voor afscherming of warmteafvoertoepassingen:

Deelnummer Voorbeeld

TFA294-AL = TFA294 met aluminiumondersteuning
TFA294-CU = TFA294 met koperen ondergrond

2-laag PCB-ontwerpvoorbeeld met behulp van TFA294

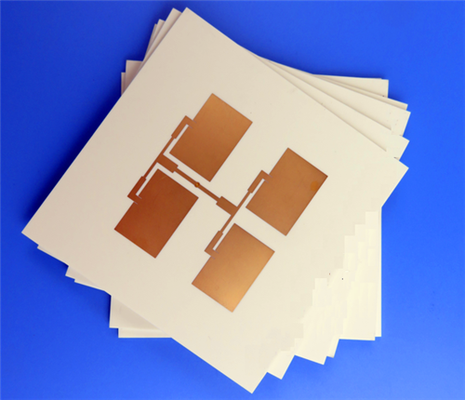

Om de praktische toepassing van TFA294 aan te tonen, is hieronder een compleet 2-lagig rigide PCB-ontwerp.

PCB-ontwerpspecificaties

Ontwerpobservaties

Dit bord (97,53 mm × 100,28 mm) heeft een matig aantal componenten (21 componenten met slechts 2 netten, wat suggereert dat er een speciale RF-functiemodule is.

40 mil (1.016 mm) dielectrische dikte

Geen soldeermasker

Geen zijdecrème

ENIG-oppervlakteafwerking biedt uitstekende lasbaarheid en vlakheid voor RF-verbindingen

Het lage verlies van TFA294 (Df ≈ 0,0010)

IPC-klasse 2-naleving

Hoogtepunten van het productieproces

Standaard PTFE-bewerking TFA294 kan worden vervaardigd met behulp van standaard PTFE-PCB-technieken

Uitstekende bewerkbaarheid De mechanische eigenschappen van het materiaal ondersteunen de verwerking met een dicht gat en een fijne lijn

Meerlaagse mogelijkheden Geschikt voor meerlaagse en achtergrondtoepassingen

100% elektrische test

Typische toepassingen

- ruimtevaartapparatuur, ruimtevaart, cabineapparatuur, vliegtuigen;

- Micro-golfoven, antennes, fasegevoelige antennes;

- vroegtijdige waarschuwingsradars, luchtlandingsradars, enz.;

- antennes met een fasearray, beamforming netwerken;

- satellietcommunicatie, navigatie;

- Versterkers.

TFA-serie productfamilie

TFA294 maakt deel uit van een bredere productfamilie die meerdere Dk-opties biedt:

Opmerking: TFA294 en TFA300 kunnen worden geleverd met 50Ω ingebedde koperen folie van de weerstand voor geïntegreerde weerstand toepassingen.

Conclusies

De TFA294 van de Taizhou Wangling Isolation Material Factory biedt een aantrekkelijke combinatie van lucht- en ruimtevaart betrouwbaarheid, ultra laag verlies en uitzonderlijke frequentiestabiliteit tot 77 GHz en verder.met een diëlektrische constante van 2.94 ± 0.04TFA294 biedt de prestaties die vereist zijn voor de meest veeleisende millimetergolf-, lucht- en ruimtevaarttoepassingen.

De belangrijkste voordelen zijn:

Betrouwbaarheid in de luchtvaartsector ️ Stralingsbestendig, lage uitstoot, ruimtevaart

Ultra-lage verliezen (Df = 0,0010)

Geen glasvezeldoek ️ Elimineert "glasvezel effect"; isotrope elektrische eigenschappen

77 GHz-capaciteit ️ Geschikt voor automobielradar en millimetergolfcommunicatie

Uitstekende temperatuurstabiliteit TCDk van -5 ppm/°C van -55°C tot 150°C

CTE in overeenstemming met koper (18/18/32 ppm/°C)

Laag vochtopname (0,03%)

Kosteneffectief alternatief Vervangt vergelijkbare westerse materialen met concurrerende prijzen

Standaard verwerking van PTFE Compatibel met standaard fabricagetechnieken

Of het nu gaat om ruimtevaartuigelektronica, fase-array radar of 77 GHz-autosensoren, TFA294 biedt een betrouwbare, hoogwaardige basis voor de meest veeleisende hoogfrequente schakelingen.

Over Taizhou Wangling Isolatie Fabriek

Taizhou Wangling isolatiemateriaal fabriek is een ISO 9001 geregistreerd bedrijf gespecialiseerd in hoogfrequente PTFE keramische composiet substraten voor de luchtvaart, defensie,en millimetergolftoepassingenDe TFA-serie vertegenwoordigt de toewijding van het bedrijf aan kwaliteit en prestaties en biedt een concurrerend alternatief voor geïmporteerde hoogfrequente materialen.

TFA-serie product aanbod:

TFA294 (Dk 2.94) ️ Algemene hoogfrequente, lucht- en ruimtevaart, millimetergolf

TFA300 (Dk 3.0) ¢ Hoogfrequente antenne toepassingen

TFA615 (Dk 6,15) ️ Miniaturisatie, filters, koppelingen

TFA1020 (Dk 10.2) ️ Extreme miniaturisatie

Metalen opties:

TFA294-AL ️ Aluminiumondersteuning voor warmteafvoer

TFA294-CU ?? kopergesteund voor afscherming en warmtebeheer

Voor gedetailleerde materiële certificeringen, aangepaste dikte opties of beschikbaarheid van paneldimensies, neem contact op met ons -- een geautoriseerde TFA-serie distributeur.
