RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Plaats van herkomst: | China |
Merknaam: | Bicheng Enterprise |
Certificering: | UL |
Modelnummer: | OIC-0252-V2.52 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | USD 2.99-5.99 PER PIECE |
Verpakking Details: | vacuüm |
Levertijd: | 5-6 werkdagen |
Betalingscondities: | T / T, Western Union |
Levering vermogen: | 45000 stukken per maand |
Aantal Lagen: | 2 | Glas Epoxy:: | Polyimide (pi) um 50 |
---|---|---|---|
Definitieve folie: | 1 oz | Definitieve hoogte van PCB:: | 0,15 mm ±10% |
De oppervlakte eindigt: | Onderdompelingsgoud | De Kleur van het soldeerselmasker:: | Geel |
Kleur van Componentenlegende: | wit | Test: | 100% elektrotest vroegere verzending |

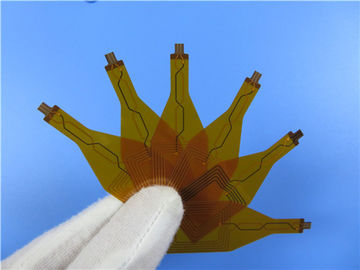

Dubbele Laag Flexibele die PCB op Polyimide met Onderdompelingsgoud en pi-Versteviger wordt voortgebouwd
(FPC zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van flexibele gedrukte kring (FPC) voor de toepassing van Wi de Antenne van FI. Het bedraagt een 2 laag flex raad dikke 0.15mm. Het bevat gele coverlay (soldeerselmasker) en zonder silkscreen op volledige raad, en het onderdompelingsgoud wordt toegepast op stootkussens. Polyimide als versteviger wordt toegepast op het schakelaardeel. Het basislaminaat is van Shengyi en zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elke 200 stukken worden ingepakt voor verzending.
Parameter en gegevensblad
Aantal Lagen | 2 |
Overzichtsdimensie | 21.15 x 58.93mm = 1PCS |
Raadstype | Flexibele Kring |
Raadsdikte | 0.15mm +/-10% |
Raadsmateriaal | Polyimide (pi) um 50 |
Raads Materiële Leverancier | ITEQ |
Tgwaarde van Raadsmateriaal | 60℃ |
PTH-de dikte van Cu | ≥20 um |
Binneniayer-Cu thicknes | N/A |
De dikte van oppervlaktecu | um 35 (1oz) |
Coverlaykleur | Geel |
Aantal van Coverlay | 2 |
Dikte van Coverlay | um 25 |
Versteviger | um 200 |
Type van Silkscreen-Inkt | IJR-4000 MW300 |
Leverancier van Silkscreen | TAIYO |
Kleur van Silkscreen | Wit |
Aantal van Silkscreen | 1 |
Mininumspoor (mil) | 4 mil |
Minimumgap (mil) | 4 mil |
De oppervlakte eindigt | Onderdompelingsgoud |
Vereiste RoHS | Ja |
Famability | 94-V0 |
Thermische Schoktest | Pas, -25℃±125℃, 1000 cycli. |
Thermische Spanning | Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien. |
Functie | 100% pas elektrotest |
Vakmanschap | Naleving van ipc-a-600H & ipc-6013C Klasse 2 |
Eigenschappen en voordelen
Uitstekende flexibiliteit;
Het verminderen van het volume;
Gewichtsvermindering;
8000 types van PCB per maand;
Het snelle CADCAM-controleren en vrij PCB-citaat;
Geen minimumordehoeveelheid. 1 stuk is beschikbaar;
Het vermogen van de volumeproductie;
Op tijd de dienst;
Meer dan 18 jaar van ervaring;
Toepassingen
Toetsenbord FPC; Stuk speelgoed lampstrook; Vertoning backlight; Flex toetsenbord voor mobiele telefoonsleutels; POS antenne zachte raad; LCD de zachte raad van TV; Digitale camera zachte raad.
Verduidelijkingen van FPC
Volgens de combinatie van grondstof en koperfolie, kan de flexibele kringsraad in twee types worden verdeeld: flexibele raad met zelfklevende en flexibele raad zonder kleefstof. De prijs van niet-klevende flexibele PCB is veel hoger dan dat van zelfklevende flexibele PCB, maar zijn flexibiliteit, kracht tussen koperfolie en substraat plakken en vlakheid die van soldeersel zijn ook beter dan dat van zelfklevende flexibele PCB. Zo wordt het slechts gebruikt in de hoge de vraagsituaties, zoals: COF (SPAANDER OP FLEX, flexibele raad met naakte spaander, de hoge vlakheid van het stootkussen) etc. Omdat zijn prijs hoog is, zijn het grootste deel van flexibele die PCBs in de markt wordt gebruikt nog zelfklevende flexibele kringsraad. Omdat de flexibele kringsraad hoofdzakelijk in de situatie wordt gebruikt waar het buigen wordt vereist, als het ontwerp of het proces niet redelijk zijn, is het gemakkelijk om micro-cracks, lassen en andere tekorten te veroorzaken.
Economie van het Gebruiken van FPC
Als het kringsontwerp vrij eenvoudig is, is het totale volume klein, en de ruimte is geschikt, is de traditionele interne verbinding veel goedkoper. De flexibele kringen zijn een goede ontwerpoptie als de kring complex is, vele signalen verwerkt of speciale elektro of mechanische vereisten heeft. Wanneer de grootte en de prestaties van toepassingen de capaciteit stijve kringen overschrijden, is de flexibele assemblage het meest economisch. Een 12mil-stootkussen met een 5mil door gat en een flexibele kring met de lijnen en het uit elkaar plaatsen van 3mil kunnen op een dunne film worden vervaardigd. Daarom is het betrouwbaarder om de spaander op de film direct op te zetten. Er is geen vlam - vertrager die een ionenbron zou kunnen zijn. Deze die films kunnen beschermend en hard maken zijn bij hogere temperaturen de hogere temperaturen van de glasovergang te verkrijgen. De flexibele materialen zijn minder duur dan stijve materialen omdat zij van schakelaars vrij zijn.
