Algemene beschrijving

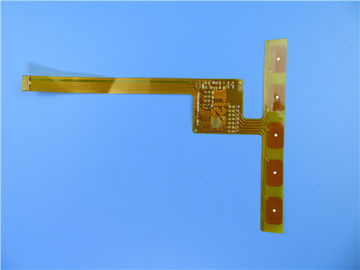

Dit is een type van flexibele gedrukte kring voor de toepassing van analoog apparaat. Het bedraagt een 2 laagraad dikke 0.15mm. Het basislaminaat is van ITEQ, heeft het per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. Het onderdompelingsgoud wordt toegepast op de stootkussens. De versteviger wordt toegepast op het schakelaardeel.

Parameter en gegevensblad

Eigenschappen en voordelen

Uitstekende flexibiliteit

Het verminderen van het volume

Gewichtsvermindering

Consistentie van assemblage

Verhoogde betrouwbaarheid

Controleerbaarheid van elektroparameterontwerp

Het gesoldeerde eind kan geheel zijn

Lage kosten

Continuïteit van verwerking

Nadruk bij de lage aan middelgrote volumeproductie

Toepassingen

Thin-film schakelaar, mobiele telefoonantenne flex raad, automobiele GPS-navigatie flex raad

Structuur van Flexibele PCB

Volgens het aantal lagen van geleidende koperfolie, kan FPC in enige laagkring, dubbele laagkring, multi-layer tweezijdige kring etc. worden verdeeld.

Single-layer structuur: de flexibele kring van deze structuur is de eenvoudigste structuur van flexibele PCB. Gewoonlijk is de grondstof (diëlektrische substraten) + transparant rubber (kleefstof) + koperfolie een reeks gekochte grondstoffen (halfafgewerkte producten), zijn de beschermende film en de transparante lijm een ander soort gekochte grondstof. Eerst, moet de koperfolie worden geëtst om de vereiste kring te verkrijgen, en de beschermende film zou moeten worden geboord om het overeenkomstige stootkussen te openbaren. Na het schoonmaken, worden twee gecombineerd door te rollen. Dan het blootgestelde deel van het stootkussen te beschermen goud of tin galvaniseerde. Op deze wijze, zal de grote paneelraad klaar zijn. Over het algemeen ook heeft het in de overeenkomstige vorm van de kleine kringsraad gestempeld. Er is ook geen beschermende film direct op de koperfolie, maar de gedrukte weerstands solderende deklaag, zodat de kosten lager zullen zijn, zal maar de mechanische sterkte van de kringsraad slechter worden. Tenzij het sterktevereiste niet hoog is en de prijs moet zo laag mogelijk zijn, is het best om de beschermende filmmethode toe te passen.

Dubbele laagstructuur: wanneer de kring te complex om is worden getelegrafeerd, of de koperfolie wordt vereist om de grond te beschermen, is het noodzakelijk om een dubbele laag of zelfs multilayer te kiezen. Het meest typische verschil tussen multilayer en één enkele plaat is de toevoeging van een geperforeerde structuur om de lagen van koperfolie te verbinden. Het eerste proces van transparante rubber + grondstof + koperfolie moet gaten maken. De boorgaten in de grondstof en koperfolie eerst, maken en plateerden toen met een bepaalde dikte van koper schoon. Het verdere vervaardigingsproces is bijna hetzelfde als de single-layer kring.

Tweezijdige structuur: beide kanten van tweezijdige die FPC hebben stootkussens, hoofdzakelijk worden gebruikt om andere kringsraad te verbinden. Hoewel het en monolayer de structuur gelijkaardig is, maar het productieproces is zeer verschillend. Zijn grondstof is koperfolie, beschermende film en transparante lijm. De beschermende film zou volgens de positie van het stootkussen eerst moeten worden geboord, dan zou de koperfolie moeten worden gehecht, zouden de stootkussen en spoorlijnen moeten worden geëtst en dan zou de beschermende film van een ander geboord gat moeten worden gehecht.
