Verduidelijkingen van FPC
Volgens de combinatie van grondstof en koperfolie, kan de flexibele kringsraad in twee types worden verdeeld: flexibele raad met zelfklevende en flexibele raad zonder kleefstof. De prijs van niet-klevende flexibele PCB is veel hoger dan dat van zelfklevende flexibele PCB, maar zijn flexibiliteit, kracht tussen koperfolie en substraat plakken en vlakheid die van soldeersel zijn ook beter dan dat van zelfklevende flexibele PCB. Zo wordt het slechts gebruikt in de hoge de vraagsituaties, zoals: COF (SPAANDER OP FLEX, flexibele raad met naakte spaander, de hoge vlakheid van het stootkussen) etc. Omdat zijn prijs hoog is, zijn het grootste deel van flexibele PCBs die in de markt wordt gebruikt nog zelfklevende flexibele kringsraad. Omdat de flexibele kringsraad hoofdzakelijk in de situatie wordt gebruikt waar het buigen wordt vereist, als het ontwerp of het proces niet redelijk zijn, is het gemakkelijk om micro-cracks, lassen en andere tekorten te veroorzaken.
Economie van het gebruiken van FPC
Als het kringsontwerp vrij eenvoudig is, is het totale volume klein, en de ruimte is geschikt, is de traditionele interne verbinding veel goedkoper. De flexibele kringen zijn een goede ontwerpoptie als de kring complex is, vele signalen verwerkt of speciale elektro of mechanische vereisten heeft. Wanneer de grootte en de prestaties van toepassingen de capaciteit stijve kringen overschrijden, is de flexibele assemblage het meest economisch. Een 12mil-stootkussen met een 5mil door gat en een flexibele kring met de lijnen en het uit elkaar plaatsen van 3mil kunnen op een dunne film worden vervaardigd. Daarom is het betrouwbaarder om de spaander op de film direct op te zetten. Er is geen vlam - vertrager die een ionenbron zou kunnen zijn. Deze films kunnen beschermend en hard maken zijn die bij hogere temperaturen de hogere temperaturen van de glasovergang te verkrijgen. De flexibele materialen zijn minder duur dan stijve materialen omdat zij van schakelaars vrij zijn.

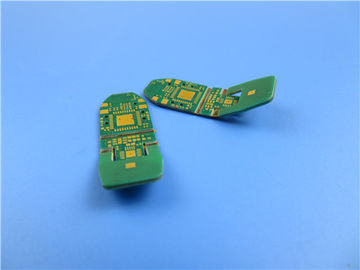

FPC-Geval: 4 laag stijf-Flex PCB met Onderdompelingsgoud
(De Flexibele gedrukte kringen zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van Stijve flex PCB voor de toepassing van Micro USB. Het bedraagt een 4 laag stijf-flex raad dikke 1.0mm. Het basislaminaat is van ITEQ, heeft het per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd.
Parameter en gegevensblad
| Grootte van Flexibele PCB |
20.61 X 50.17mm |
| Aantal Lagen |
4 |
| Raadstype |
Stijve flex PCB |
| Raadsdikte |
1.0mm |
| Raadsmateriaal |
1.0mm Fr-4/Polyimide 25µm |
| Raads Materiële Leverancier |
ITEQ |
| Tgwaarde van Raadsmateriaal |
60℃ |
| |
| PTH-de dikte van Cu |
≥20 µm |
| Binneniayer-Cu thicknes |
35 µm |
| De dikte van oppervlaktecu |
35 µm |
| |
|
| Coverlaykleur |
Geel coverlay/Groen soldeerselmasker |
| Aantal van Coverlay |
2 |
| Dikte van Coverlay |
25 µm |
| Verstevigermateriaal |
nr |
| Verstevigerdikte |
N/A |
| |
|
| Type van Silkscreen-Inkt |
IJR-4000 MW300 |
| Leverancier van Silkscreen |
TAIYO |
| Kleur van Silkscreen |
Wit |
| Aantal van Silkscreen |
1 |
| |
| Schiltest van Coverlay |
Geen peelable |
| Legendeadhesie |
3M 90℃ Geen schil na Min. 3 keer test |
| |
| De oppervlakte eindigt |
Onderdompelingsgoud |
| Dikte van Nikkel/Goud |
Au: 0.03µm (Min.); Ni 24µm |
| Vereiste RoHS |
Ja |
| Famability |
94-V0 |
| |
| Thermische Schoktest |
Pas, -25℃±125℃, 1000 cycli. |
| Thermische Spanning |
Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien. |
| Functie |
100% pas elektrotest |
| Vakmanschap |
Naleving van ipc-a-600H & ipc-6013C Klasse 2 |
Eigenschappen en voordelen
Uitstekende flexibiliteit
Het verminderen van het volume
Gewichtsvermindering
Consistentie van assemblage
Verhoogde betrouwbaarheid
Controleerbaarheid van elektroparameterontwerp
Het gesoldeerde eind kan geheel zijn
Materiële facultativiteit
Lage kosten
Continuïteit van verwerking
Geen minimumordehoeveelheid en lage kostensteekproef.
Maak op tijd levering. Wij houden hoger dan 98%-op-tijd-leveringstarief.
Toepassing
Contactriem van Inkjet-printer, het industriële onderzoeken en het in kaart brengen instrument, de zachte raad van de Tablet PCcamera
