Tweezijdige Flexibele PCB die op Polyimide met de Controle van de 90 OHMimpedantie wordt voortgebouwd

Producten

Tweezijdige Flexibele PCB die op Polyimide met de Controle van de 90 OHMimpedantie wordt voortgebouwd

MOQ:	1
Prijs:	USD 2.99-9.99 PER PIECE
Standaardverpakking:	vacuüm
Leveringstermijn:	10 werkdagen
Betaalmethode:	T / T, Western Union
Toeleveringskapaciteit:	45000 stukken per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Enterprise

Certificering

Modelnummer

OIC-301-V3.01

Aantal Lagen:

Raadsmateriaal:

Het dubbele Koper 35um, Polyimide 25um van laag zelfklevende Ra

De dikte van oppervlaktecu:

Raadsdikte:

0,2 mm +/-10%

Oppervlakteafwerking:

onderdompelingsgoud

De kleur van het soldeerselmasker::

Kleur van Componentenlegende:

N / A

test:

100% elektrotest vroegere verzending

Min. bestelaantal:

Prijs:

USD 2.99-9.99 PER PIECE

Verpakking Details:

vacuüm

Levertijd:

10 werkdagen

Betalingscondities:

T / T, Western Union

Levering vermogen:

45000 stukken per maand

Productbeschrijving

Componenten van een flexibele kring

Een flexibele kring bestaat uit koperfolie, diëlektrische coverlay en zelfklevende substrate+.

De koperfolie is beschikbaar in twee verschillende types van koper: ED-Koper en Ra-koper.

ED-het koper is een elektro-gedeponeerde (ED)-geproduceerde die koperfolie op dezelfde manier als de koperfolie voor stijve gedrukte kringsraad wordt gebruikt. Dit betekent ook dat het koper, d.w.z., het heeft een lichtjes ruwe oppervlakte aan één partij „wordt behandeld“, die een betere adhesie verzekert wanneer de koperfolie op de grondstof wordt geplakt.

Ra-het koper is een gerolde en ontharde die koperfolie uit elektrolytisch gedeponeerd kathodekoper wordt geproduceerd, dat wordt gesmolten en in baren gegoten. De baren zijn eerst warmgewalst aan een bepaalde grootte en op alle oppervlakten gemalen. Het koper wordt dan koudgewalst en onthard, tot de gewenste dikte wordt verkregen.

De koperfolie is beschikbaar in dikte van 12, 18, 35 en 70 μm.

Gemeenschappelijkste beschikbaar voor diëlektrisch substraat en coverlay is polyimidefilms. Dit materiaal kan ook worden gebruikt coverlay. Polyimide is meest geschikt voor flexibele kringen wegens zijn kenmerken zoals hieronder verklaard:

De weerstand op hoge temperatuur staat toe solderend verrichtingen zonder de flexibele kringen te beschadigen

Zeer goede elektrische eigenschappen

Goede chemische weerstand

Polyimide is beschikbaar in dikten van 12,5, 20, 25 en 50 μm.

De basislaminaten voor stijve gedrukte die kringsraad zijn koperfolies samen met de grondstoffen worden gelamineerd, de kleefstof die uit het prepregmateriaal tijdens laminering komen. Het tegendeel aan dit is de flexibele kring waar de laminering van de koperfolie aan het filmmateriaal met behulp van een zelfklevend systeem wordt bereikt. Het is noodzakelijk om tussen twee belangrijke systemen van kleefstof onderscheid te maken, namelijk thermoplastische en thermoset kleefstoffen. De keus wordt gedicteerd gedeeltelijk door de verwerking, en gedeeltelijk door de toepassing van de gebeëindigde flexibele kring.

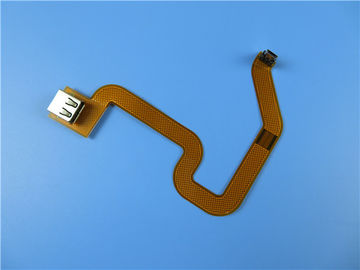

FPC-Geval: Tweezijdige Flexibele die PCB op Polyimide met de Controle van de 90 OHMimpedantie wordt voortgebouwd

(De Flexibele gedrukte kringen zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Algemene beschrijving

Dit is een type van flexibele gedrukte die kringen op polyimidesubstraat worden voortgebouwd met schakelaars voor de toepassing van USB-radio worden geassembleerd. De grondstof is dik het dubbele Koper 35um van laag zelfklevende Ra op polyimide 25um. Het heeft 90 Ohm differentiële impedantie met 4.7mil-spoor en 7.9mil-spoorscheiding. Er is 2 dikte op de hoofdversteviger, één voor 0.3mm Fr-4 en één voor 0.8mm Fr-4 om de schakelaars te steunen. Flex het geheel heeft geen silkscreen, maar met geel coverlay en onderdompelingsgoud op stootkussens. De grondstof is van Shengyi SF202, volledige raad die enige omhooggaand leveren. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elke 80 stukken worden ingepakt voor verzending.

Parameter en gegevensblad

PCB-Grootte:	120 x 95mm = PCs 1
Aantal Lagen	2 lagen
Raadstype	Cirucit Flexbile
Raadsdikte	0.2mm +/-10%
Raadsmateriaal	Het dubbele Koper 35um, Polyimide 25um van laag zelfklevende Ra
Raads Materiële Leverancier	Shengyi
Tgwaarde van Raadsmateriaal	60℃

PTH-de dikte van Cu	um 20
Binneniayer-Cu thicknes	N/A
De dikte van oppervlaktecu	um 35 (1oz)

Coverlaykleur	Geel
Aantal van Coverlay	2
Dikte van Coverlay	um 25
Versteviger	0.3mm FR4+pure lijm 0.8mm FR4+pure lijm

Type van Silkscreen-Inkt	N/A
Leverancier van Silkscreen	N/A
Kleur van Silkscreen	N/A
Aantal van Silkscreen	N/A

Minimum via (mm)	0,3
Minimumspoor (mil)	4.7
Minimumgap (mil)	7.9
Impedantiecontrole	90 Ohm differentiële impedantie met 4.7mil-spoor en de scheiding van 7.9mil strak

De oppervlakte eindigt	Onderdompelingsgoud
Vereiste RoHS	Ja
Famability	94-V0

Thermische Schoktest	Pas, -25℃±125℃, 1000 cycli.
Thermische Spanning	Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien.
Functie	100% pas elektrotest
Vakmanschap	Naleving van ipc-a-600H & ipc-6013C Klasse 2
Type van te leveren kunstwerk	e-maildossier, Gerber rs-274-X, PCBDOC enz.
De dienstgebied	Wereldwijd, globaal.

Eigenschappen en voordelen

Uitstekende flexibiliteit;

Het verminderen van het volume;

Gewichtsvermindering;

Hoge solderability, geen het beklemtonen van kringsraad en minder verontreiniging van PCB-oppervlakte;

Snel en op tijd levering;

16000 vierkante meterworkshop;

Op tijd de dienst;

Meer dan 15 jaar van PCB-ervaring;

Toepassing

Het industriële controlemechanisme van de controletemperatuur, Automobiele sensor flex raad, LEIDENE vertoning, Tablet PCmodule, laser hoofdfpc, mobiele telefoon ingebouwde antenne FPC, contactriem van Inkjet-printer

Kwaliteitsbeleid

Bicheng heeft reeks beheersprocedures en benaderingen ontwikkeld om te verzekeren dat PCBs overeenkomstig de eisen van de klanten is, inclusief van selectie van de verkopers, de inspectie van onderhanden werk(wip), uitgaande leveringsinspectie en klantenservice enz.

Evaluatie en Controle van Leveranciers

De leveranciers moeten door Bicheng worden geëvalueerd. Bovendien zal Bicheng zal leveranciers elk jaar om schatten en rangschikken te waarborgen de geleverde materialen aan de vereisten van Bicheng voldoen. Voorts ontwikkelt Bicheng onophoudelijk leveranciers en controleert hen om hun kwaliteit en milieubeheer te verbeteren baserend op de systemen van ISO9001 & ISO14001.

Contractevaluatie

Bicheng zal de eisen van de klant herzien en verifiëren om ervoor te zorgen dat wij het vermogen hebben om aan de eisen van klanten met inbegrip van specificaties, levering en andere eisen te voldoen voorafgaand aan het goedkeuren van een orde.

Het maken, controle en controle van productiegegevens.

Wanneer de de het ontwerpgegevens en specificaties van klanten aan onze marktafdeling worden verstrekt, moet Bicheng alle vereisten verifiëren. Dan, zet de ontwerpgegevens in productiegegevens door om CAM. Tot slot wordt een productieinstructie (MI) geproduceerd volgens het echte productieproces en de technologieën voor verwerkende afdeling als basis voor daadwerkelijke vervaardiging. MI moet door onafhankelijke ingenieurs en QA ingenieurs vóór kwestie worden herzien.

Inkomende Materiële Kwaliteitscontrole

Alle materialen moeten worden geïnspecteerd alvorens op te slaan. Wij bepaalden een reeks van strikte inspectieprocedure en instructie om de inkomende materialen te controleren. Voorts waarborgen de diverse nauwkeurige het inspecteren instrumenten en apparaten het vermogen om het materiële goed of niet te beoordelen. Wij geven eerst materiaal met - in/eerst - uit eerste uit principe uit, en verspreiden „alarm“ want het materiaal dat de houdbaarheid zal bereiken om de materialen te verzekeren vóór vervaldag wordt uitgeput.

Controle van Productieproces

De juiste productieinstructie (MI), het uitvoerige materiaalbeheer en het onderhoud en de procesbeheersing, de strikte WIP-inspectie en de controle evenals het werk de instructie, die allemaal maken het gehele vervaardigingsproces gecontroleerd totaal.

Definitieve Controle en Inspectie

Al PCBs moet door de open en korte test zijn gegaan evenals ging de visuele inspectie na de gespecificeerde fysieke tests over. Wij bezitten divers geavanceerd testmateriaal met inbegrip van aangepast, machines van de sonde de vliegende test om te waarborgen dat elke PCB geteste 100% is.

De Controle van de productlevering

Wij opstelling een specifieke FQA-afdeling om de PCB-producten volgens de de specificaties en eisen van de klant door bemonstering te inspecteren. Gekwalificeerde PCBs gaat worden ingepakt.

FQA moet ook een 100%-controle van de pakhuis verpakking en het verschepen producten, met inbegrip van productaantal, klantenaantal, producthoeveelheid, verzendadres etc. voorafgaand aan verzending uitvoeren.

Klantenservice

Wij plaatsen - omhoog behandelt een professioneel klantenserviceteam proactively om met klanten te communiceren en geschikt de terugkoppeling van de klanten. Wij concentreren ons hoogst op de behoeften van klanten en om de eisen te begrijpen van klanten, geschikt om het beleid van klantenservice en PCB-productvereisten aan te passen.
