Hybride PCB Rogers RO4350B en Hoge Tg Fr-4 4-laag 1.0mm mengde PCB op 4mil RO4350B en 0.3mm Fr-4

Producten

Hybride PCB Rogers RO4350B en Hoge Tg Fr-4 4-laag 1.0mm mengde PCB op 4mil RO4350B en 0.3mm Fr-4

MOQ:	1
Prijs:	USD 9.99-99.99
Standaardverpakking:	Vacuüm
Leveringstermijn:	10 werkdagen
Betaalmethode:	T/T
Toeleveringskapaciteit:	50000 stukken per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Technologies Limited

Certificering

Modelnummer

OIC-0077-V3.4

Aantal Lagen:

Glas Epoxy:

Van RO4350B 0.101mm (4mil) en Fr-4 gecombineerde 0.25mm

Definitieve externe folie:

Definitieve hoogte van PCB:

1.0mm ±10%

De oppervlakte eindigt:

Onderdompelingsgoud

De Kleur van het soldeerselmasker:

Groen

Kleur van Componentenlegende:

Test:

100% elektrotest vroegere verzending

Min. bestelaantal:

Prijs:

USD 9.99-99.99

Verpakking Details:

Vacuüm

Levertijd:

10 werkdagen

Betalingscondities:

Levering vermogen:

50000 stukken per maand

Productbeschrijving

Hybride PCB op Rogers RO4350B en Hoge Tg Fr-4 4-laag 1.0mm mengde PCB op 4mil RO4350B en 0.3mm Fr-4

(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Hallo iedereen,

Vandaag, gaan wij over een type van PCB spreken van de 4 lagen hoge die frequentie op 4mil RO4350B wordt gemaakt met Fr-4 wordt gedrukt.

De raad wordt ontworpen als 4 laagstructuur, omdat 4 laag en controleerbare kosten vrij eenvoudig is, dit is nuttig om een nieuwe markt open te stellen.

Neem een blik bij eerste opeenhoping,

Hybride PCB Rogers RO4350B en Hoge Tg Fr-4 4-laag 1.0mm mengde PCB op 4mil RO4350B en 0.3mm Fr-4 0

Eerste laag aan de tweede laag en de derde laag aan de vierde laag zijn de Rogers-kern 4mil (de 0.102mm) RO4350B, heeft de kern dikte bevestigd die voor de elektrolengte van rf-lijnen op de kringsraad zeer belangrijk is, en het diëlektrische materiaal in het midden is epoxyglas Fr-4, dat zowel kernen aan bovenkant als bodemkant plakt. De binnenlaag is 0,5 ons en de buitenlaag is 1 ons.

De gedetailleerde specificaties van deze raad zijn als volgt:

Grondstof: RO4350B 0.102mm + Tg 170℃ FR4 0.30mm

Laagtelling: 4 lagen

Comité: 55mm x 132mm = 1 type = 1 stuk

De oppervlakte eindigt: Onderdompelingsgoud

Kopergewicht: Buitenlaag 35 Binnenlaag 18 van um/um

Soldeerselmasker/Legende: groen/wit

Definitieve PCB-hoogte: 1,0 mm

Speciale technologie: via in stootkussen (gevuld gat) onder BGA

Norm: IPC 6012 Klasse 2

Verpakking: 25 panelen worden ingepakt voor verzending.

Levertijd: 12 werkdagen

Houdbaarheid: 6 maanden

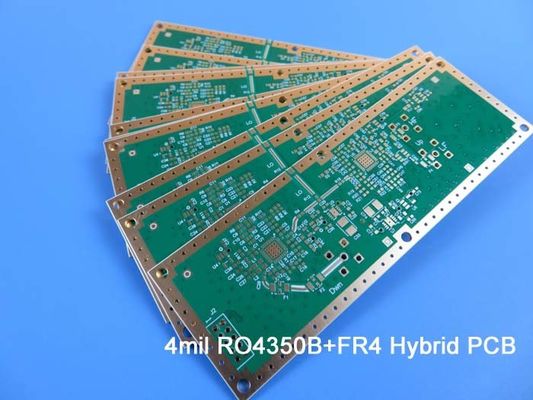

Hybride PCB Rogers RO4350B en Hoge Tg Fr-4 4-laag 1.0mm mengde PCB op 4mil RO4350B en 0.3mm Fr-4 1

De toepassingen van hybride PCB van RO4350B zijn breed, zoals voorversterker, radarsensoren, digitale zender en splitsersmodule; GPS-antenne, communicatie relais, analoge zender en 4G-antennes; Rf-zender, WiFi-versterker, RFID en demper enz.

De voordelen van RO4350B hybride PCBs:

1) RO4350B stelt een stabiele diëlektrische constante over een breed frequentiegebied tentoon. Dit maakt tot het een ideaal substraat voor breedbandtoepassingen;

2) De prestaties van de signaalintegriteit beter over stapel-UPS met al FR4-raad;

3) Kosten lager over stapel-UPS met al materiaal met beperkte verliezen;

4) Verminder signaalverlies ook bij hoge frequenties;

5) Voordeel van onze sterke mogelijkheden: ontmoetend uw PCB-eisen van prototypemassaproduktie en IATF 16949 (2016), verklaarden ISO14001 (2015), ISO9001 (2015) en UL fabriekswaarborg uw kwaliteit.

Dat is elk van vandaag. Dank u voor uw lezing. U bent welkom om ons voor uw rf-onderzoeken van PCB te contacteren.

Appedix: Ons PCB-Vermogen (2022)

Laagtellingen	1-32
Substraatmateriaal	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; Tlf-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; Fr-4 (Hoge Tg S1000-2M, Turkije-872 SLK, Turkije-768, het-180A enz.), Fr-4 Hoge CTI>600V; Polyimide, HUISDIER; Metaalkern enz.
Maximumgrootte	Het vliegen test: 900600mm, Inrichtingstest 460380mm, Geen test 1100*600mm
De Tolerantie van het raadsoverzicht	±0.0059“ (0.15mm)
PCB-Dikte	0,0157“ - 0,3937“ (0.40mm--10.00mm)
Diktetolerantie (T≥0.8mm)	±8%
Diktetolerantie (t<0.8mm)	±10%
De Dikte van de isolatielaag	0,00295“ - 0,1969“ (0.075mm--5.00mm)
Minimumspoor	0,003“ (0.075mm)
Minimumruimte	0,003“ (0.075mm)
Buitenkoperdikte	35µm--420µm (1oz-12oz)
Binnenkoperdikte	17µm--350µm (0.5oz - 10oz)
(Mechanisch) boorgat	0,0059“ - 0,25“ (0.15mm--6.35mm)
Gebeëindigd (Mechanisch) Gat	0,0039“ - 0,248“ (0.10mm--6.30mm)
(Mechanische) DiameterTolerance	0,00295“ (0.075mm)
(Mechanische) registratie	0,00197“ (0.05mm)
Beeldverhouding	12:1
Het Type van soldeerselmasker	LPI
Min Soldermask Bridge	0,00315“ (0.08mm)
Min Soldermask Clearance	0,00197“ (0.05mm)
Stop via Diameter	0,0098“ - 0,0236“ (0.25mm--0.60mm)
De Tolerantie van de impedantiecontrole	±10%
De oppervlakte eindigt	HASL, HASL ALS, ENIG, Onderdompelingstin, Onderdompelingszilver, OSP, Gouden Vinger, Zuivere gouden geplateerd enz.
